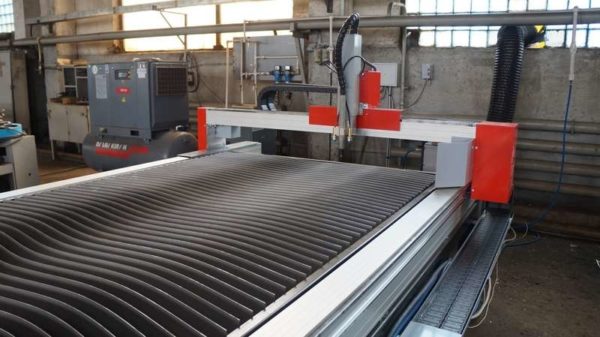

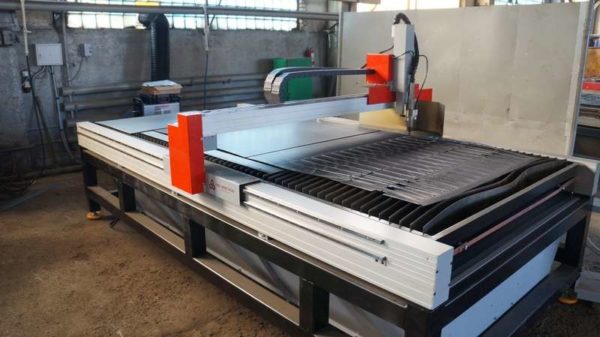

Компактные машины плазменной резки «Кристалл 1,5х3»

Компактная машина плазменной резки «Кристалл 1,5х3» с ЧПУ применяется на динамично развивающихся предприятиях металлообрабатывающей отрасли и решают производственные задачи высокоточной крупносерийной резки металла.

Машина «Кристалл 1,5х3» позволяет Вам обрабатывать листовой металлопрокат размера 1500 х 3000 мм.

Машины плазменной резки «Кристалл 1,5х3» оснащаются различным технологическим оборудованием для эффективной высокопроизводительной плазменной резки в широком диапазоне толщин.

Цена по запросу

Описание

Компактная машина плазменной резки «Кристалл 1,5х3» с ЧПУ применяется на динамично развивающихся предприятиях металлообрабатывающей отрасли и решают производственные задачи высокоточной крупносерийной резки металла.

Машина «Кристалл 1,5х3» позволяет Вам обрабатывать листовой металлопрокат размера 1500 х 3000 мм.

Машины плазменной резки «Кристалл 1,5х3» оснащаются различным технологическим оборудованием для эффективной высокопроизводительной плазменной резки в широком диапазоне толщин:

  • низкоуглеродистых сталей и сплавов;
  • легированных, в том числе нержавеющих, сталей и сплавов;
  • цветныхметаллов и сплавов.

ПРЕИМУЩЕСТВА КОМПАКТНЫХ МАШИН РЕЗКИ МЕТАЛЛА «КРИСТАЛЛ 1,5Х3»

  • 100% повторяемый контур деталей и заготовок в крупных партиях;
  • Бесперебойная работа в промышленном режиме;
  • Снижение себестоимости за счет упразднения ручных рутинных операций, выполняемых персоналом низкой квалификации;
  • Значительное усовершенствование парка оборудования без увеличения производственных площадей;
  • Уверенную работу в промышленных условиях эксплуатации за счет высоких динамических и точностных характеристик современных серводвигателей;
  • Контроль рабочего процесса (удаленная загрузка карт раскроя, контроль их выполнения, отчет о простоях) посредством интеграции системы ЧПУ в заводскую информационную сеть;
  • Повышение уровня экологической безопасности Вашего производства за счет использования систем фильтрации(для вентилируемых раскройных столов), либо использования водоналивных раскройных столов.

Компактные станки и машины термической резки металла «Кристалл 1,5х3» могут быть оснащены различным технологическим оборудованием для выполнения качественной фигурной плазменной резки металла в различных диапазонах толщин.

Применение передовых технологий мирового уровня обеспечивает высокие рабочие характеристики и эффективную работу машины термической резки «Кристалл 1,5х3»:

  • Привод рейка-шестерня
  • Безлюфтовая система перемещения
  • Высокомоментные вентильные серводвигатели с обратной связью
  • Компенсация дугового напряжения
  • Система защиты плазматрона
  • Опциональное применение фильтровентиляционных установок
  • Удаленная диагностика всех элементов комплекса
  • Конструктив несущей балки

Характеристики

Ширина обрабатываемого листа металла, мм 1500
Длина обрабатываемого листа металла, мм 3000
Количество кареток 1 плазменный резак
Скорость перемещения,  м/мин 18
Скорость позиционирования, м/мин 30
Геометрическая точность при прочерчивании по ГОСТ 5614-74 Выше I класса точности
Тип привода Сервопривод
Внутренняя дискрета управления (точность задаваемых перемещений) менее 10 микрон
Точность позиционирования, мм ± 0,15
Точность воспроизведения заданного контура, мм ± 0,15
Точность обхода острых углов, мм ± 0,2
Величина вертикального хода (электропривод), мм 300
Толщина обрабатываемого металла, не более, мм 25
Максимальная потребляемая мощность, кВА
– портальная машина «Кристалл»
1,5
Плазменная резка: диапазон толщин разрезаемого листа, мм Определяется технологическим оснащением



Максимальная разрезаемая толщина, мм Система плазменной резки
Низкоуглеродистая сталь Нержавеющая сталь Алюминий
с пробивкой при врезке
с кромки
с пробивкой при врезке
с кромки
с пробивкой при врезке
с кромки
12 25 12 20 10 16  Powermax45* (Hypertherm)
16 25 12 20 12 20  Powermax65* (Hypertherm)
20 30 16 25 16 25  Powermax85* (Hypertherm)
16 30 15 24 15 22
20 40 20 32 20 32  Powermax105* (Hypertherm)
25 40 20 40 25 40  Powermax125* (Hypertherm)

* в соответствиями с техническими данными производителя оборудования
