Описание

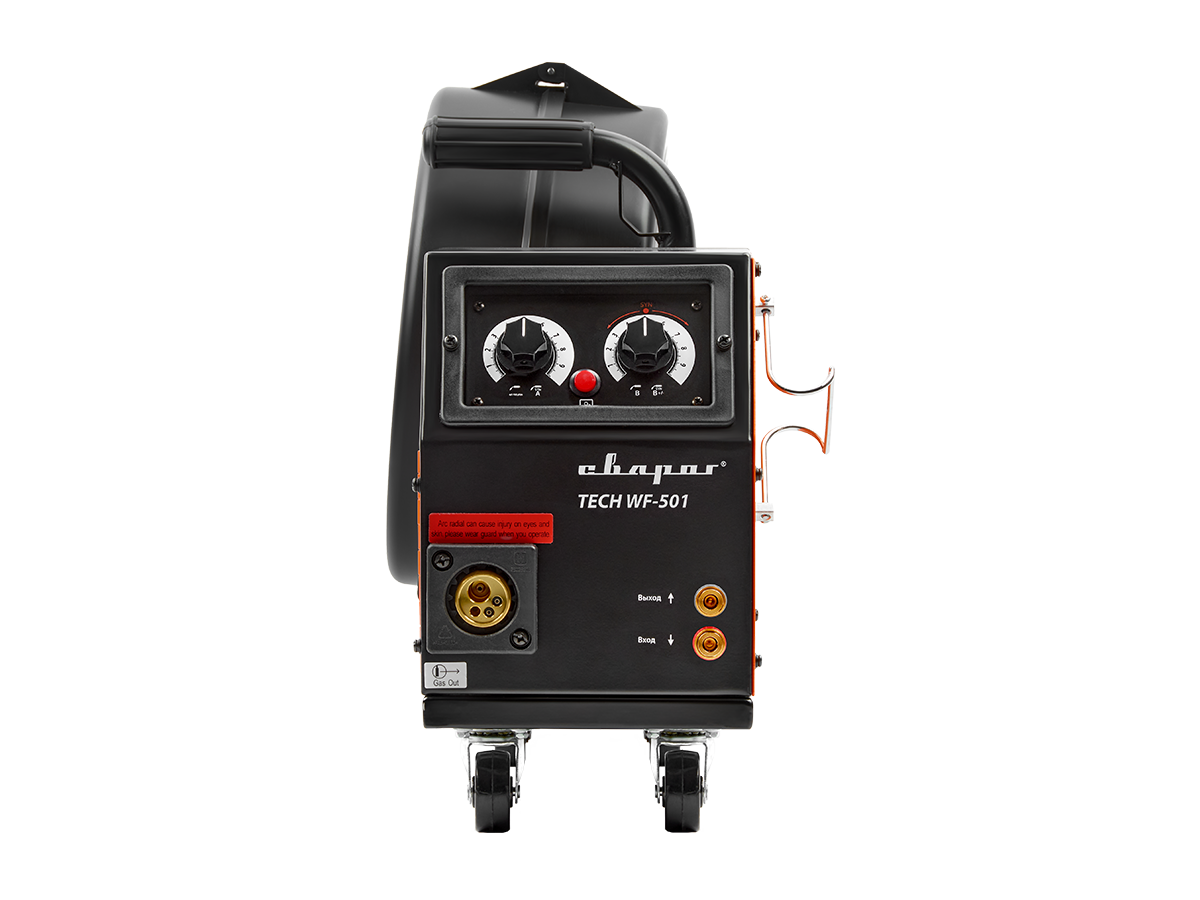

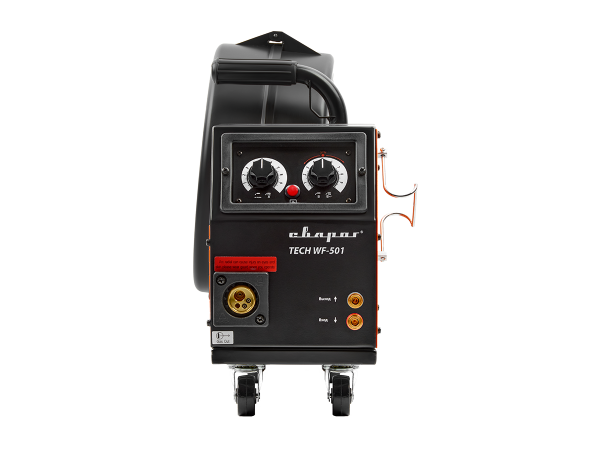

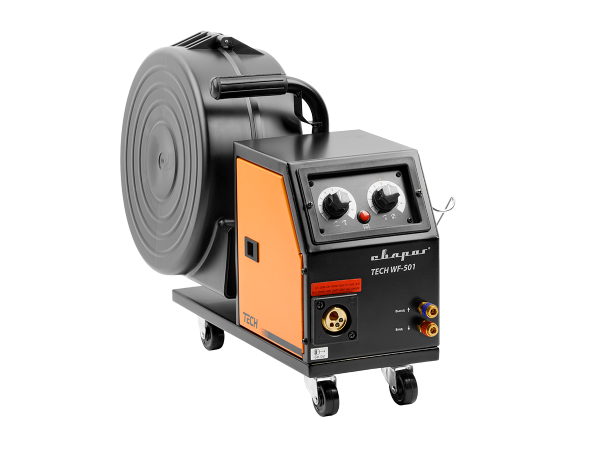

TECH WF—501— модель выносного устройства подачи проволоки с аналоговым управлением для комплектации интеллектуальной промышленной системы TECH МIG DIGITAL.
Функциональные особенности:

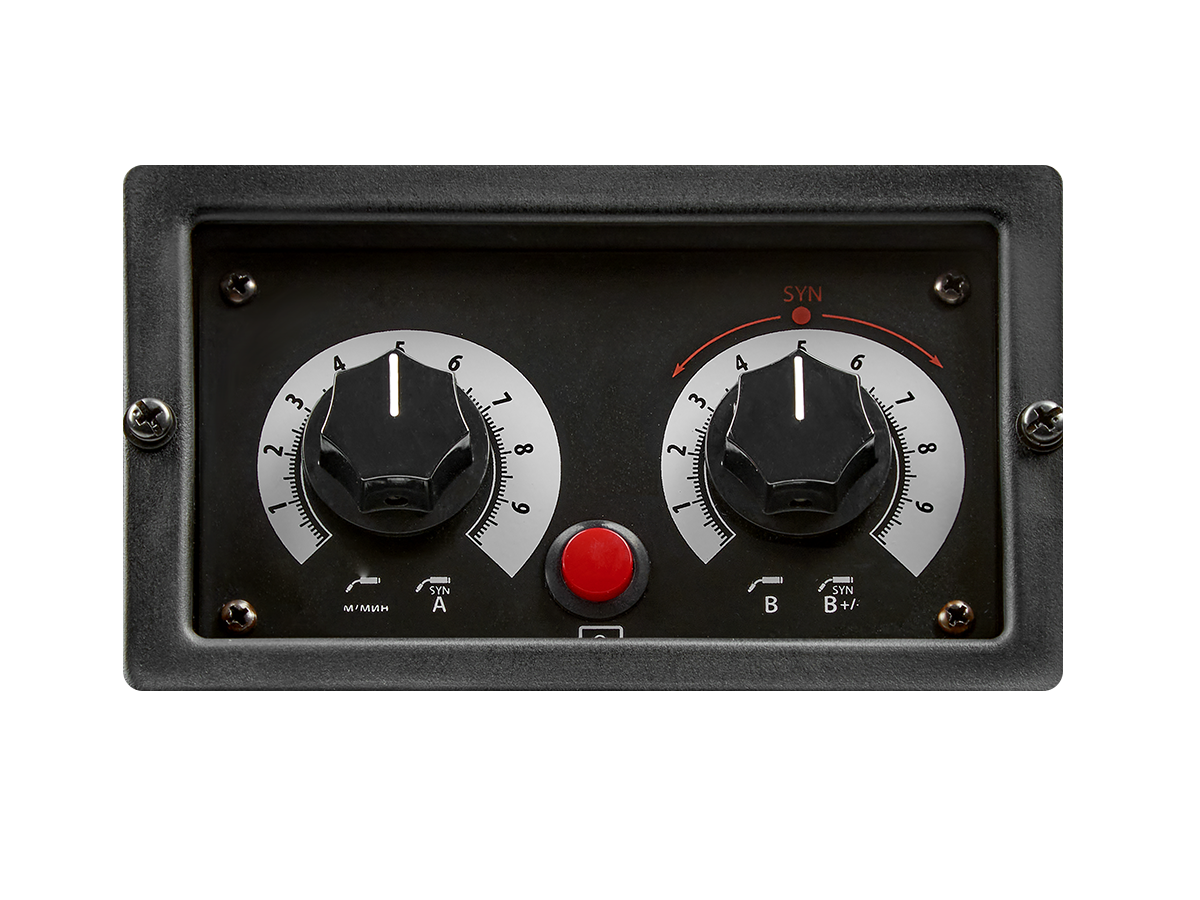

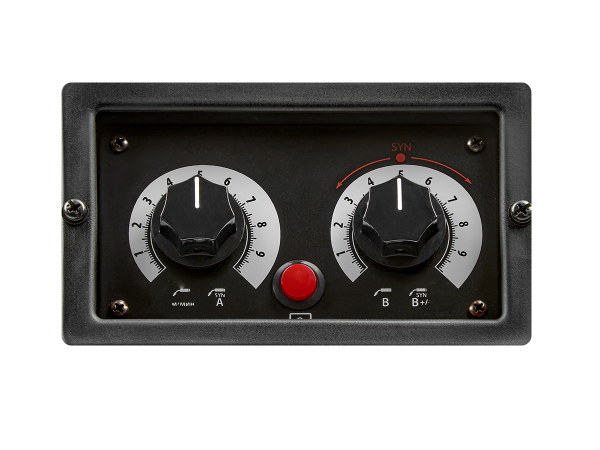

- Аналоговое управление
- Регуляторы параметров сварки: скорость подачи проволоки, напряжения на дуге
- Регулировка силы тока и коррекции напряжения в синергетическом режиме сварки
- Холостой прогон проволоки
Конструктивные особенности:
- Стальной 4-х роликовый механизм подачи

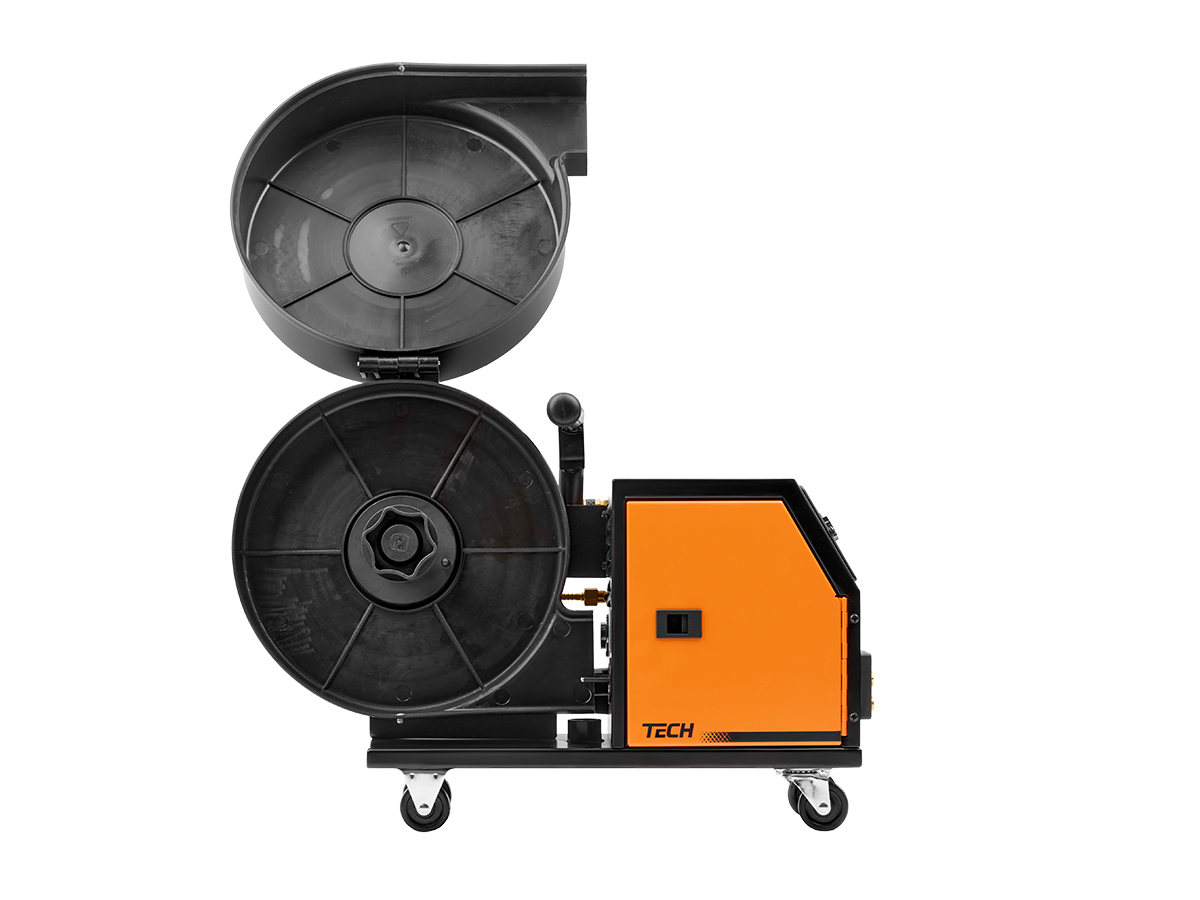

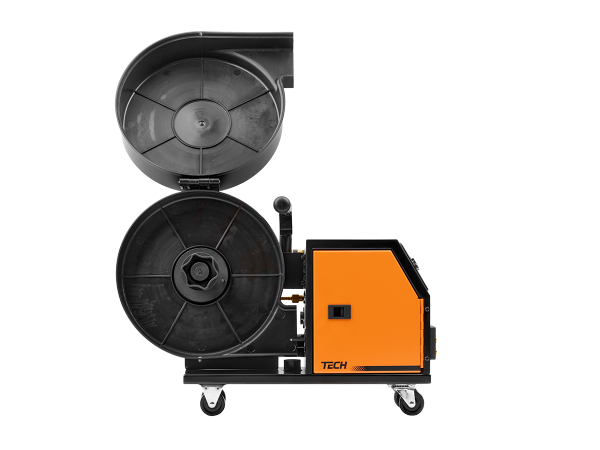

- Пластиковый кейс для защиты катушки с проволокой от попадания пыли
- Разъемы для подключения водяного охлаждения сварочной горелки
- Поддержка катушек с проволокой до 20 кг типа D300 и D200
- 5 комплектов роликов для работы с проволокой (0.8/1.0/1.2/1.6 мм)и ролики для сварки порошковой проволокой (1.2/1.6 мм)
Трансформаторы питания механизма подачи сварочной проволоки увеличенной мощности, что значительно повышает производительность выполняемых работ
Комплект поставки:
- Комплект подающих роликов— 1 шт.
- Кабель управления подающим устройством, 5 м— 1 шт.
- Кабель подающего устройства, 5 м— 1 шт.
- Газовый рукав, 6.5 м— 1 шт.
- Рукав для охлаждения горелки, 5.6 м— 1 шт.
- Клемма заземления в сборе с кабелем 500 А, 3 м— 1 шт.
- Редуктор СО2 с подогревателем— 1 шт.
- Комплект ЗИП— 1 шт.
- Паспорт и руководство по эксплуатации — 1 шт.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питания | 24 В |
| Рабочее напряжение | Для 500 А16.5—48.0В ; для 350 А15.5—38.0В В |
| Сварочный ток при ПН 60% | 250/500 A |
| Сварочный ток при ПН 100% | 350/500 А |
| Диаметр сварочной проволоки | 0.8 мм/1.0 мм/1.2 мм/1.6 мм |
| Максимальная масса катушки | 20 кг |
| Скорость подачи проволоки | Для 500 А: 2.0—21.0 м/мин |
| Количество роликов | 4 шт. |
| Параметры ролика | 30–22/ ширина 10 |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип управления | Аналоговое |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Класс изоляции | F |
| Степень защиты | IP 23S |
| Габариты | 630×235×450мм |
| Вес | 14.2 кг |
Панельные соединения
| Характеристика | Значение |
|---|---|
| Силовые панельные соединения | ОКС 35–50 |
| Разъём управления панельный | 7 Pin |
| Подключение сварочной горелки | Евроадаптер |
| Подключение жидкостного охлаждения горелки | Б.р. |
| Подключение газа, вход | Штуцер ⌀ 6 |
