Описание

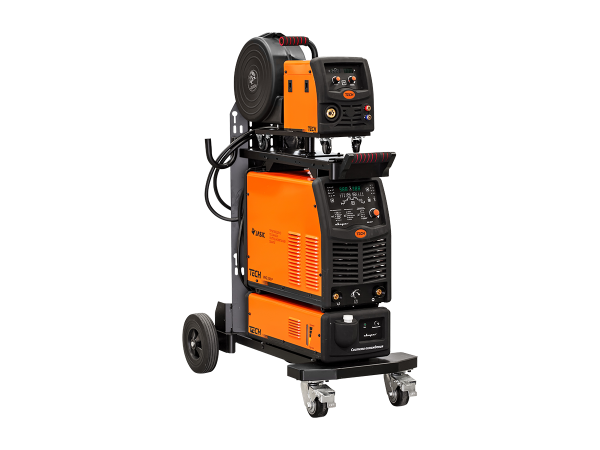

TECH MIG 350 P (N316)— cварочный инвертор для промышленной механизированной сварки в среде защитных газов и их смесях MIG/MAG, а также ручной дуговой сварки MMA.
Отличительными особенностями аппарата являются:
- Синергетическая система управления
- Память на 64 ячейки для режимов MIG/MAG, MIG/MAG Pulse и MIG/MAG D Pulse
- Регулируемые заполнение и частота импульса MIG/MAG D Pulse
- Сварка MMA с регулируемой функцией Hot Start
- Режимы работы: прихватка MIG, 2Т, 4Т
- Регулировка индуктивности и тока завершения сварки
- Холостой прогон и дожигание сварочной проволоки
- Регулируемое время нарастания и спада тока
- Cтандарт катушки D300, максимальный вес – 20 кг
- Интеллектуальная система охлаждения
TECH MIG 350 P работает от питающей сети 380 В
- TECH MIG 350 P DSP имеет прочный металлический корпус

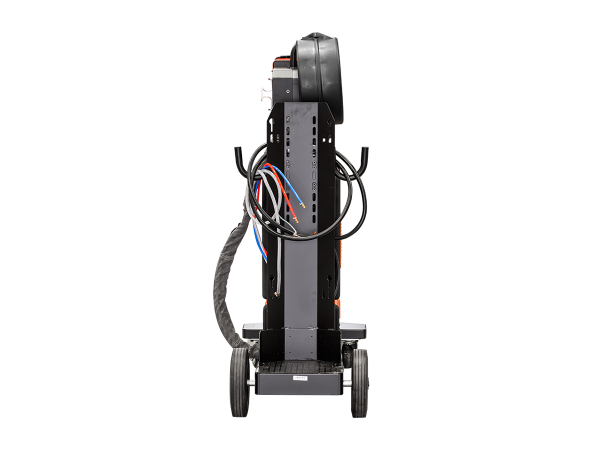

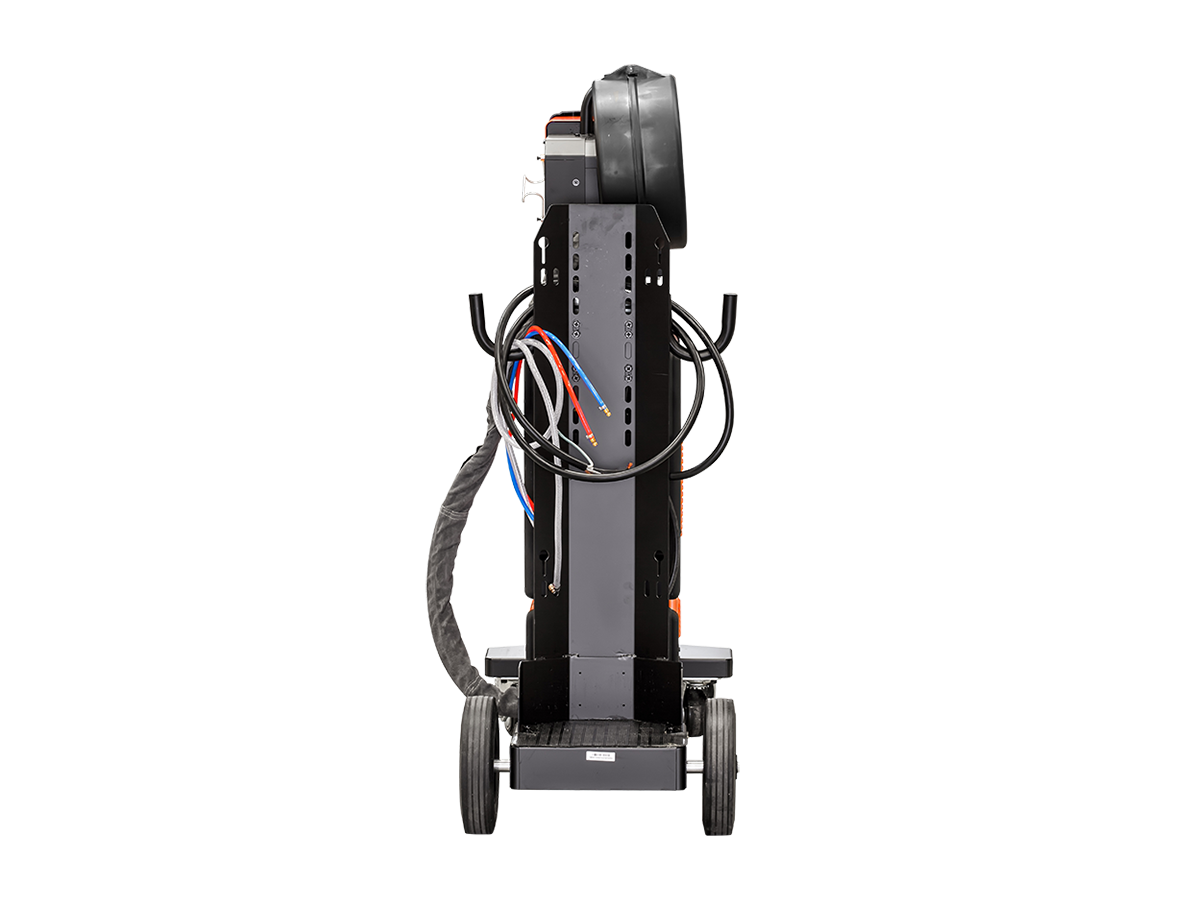

- Блочная система на прочной тележке: источник сварочного тока, подающее устройство и теплообменник
- Евроразъём подключения горелки
- Благодаря разъему ОКС 35-50 мм силовые выходы при работе не нагреваются

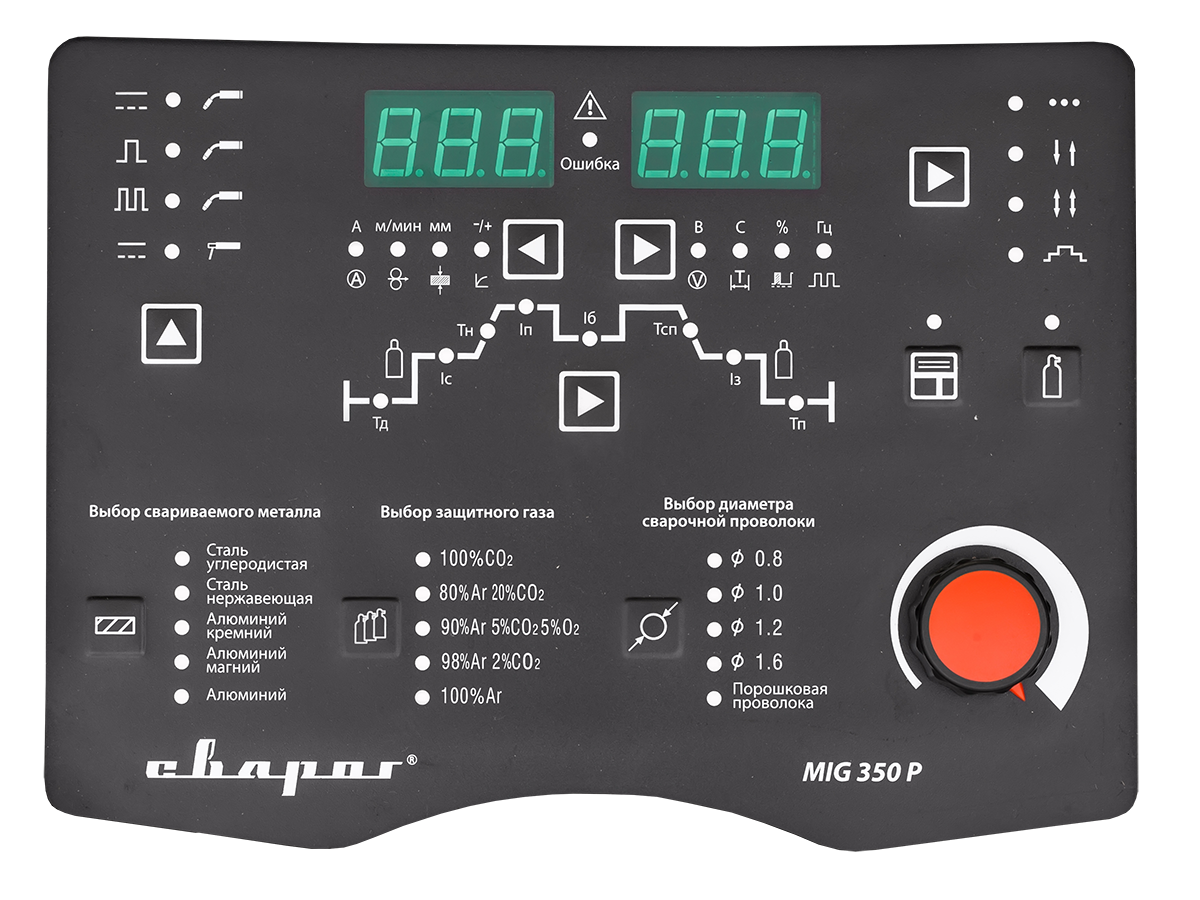

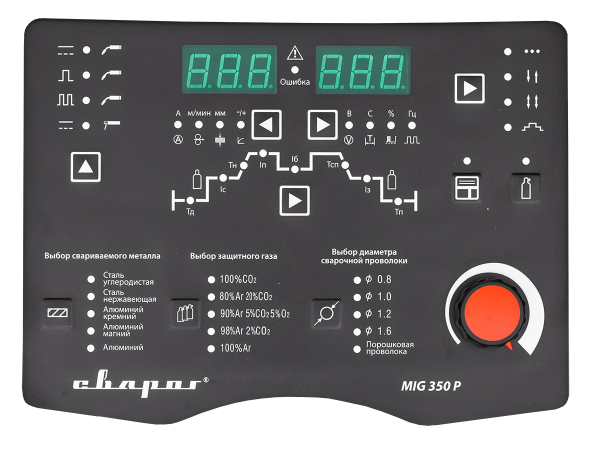

Удобная система управления:
- Цифровой дисплей параметров сварки
- Цифровой дисплей параметров сварки
- Кнопка выбора режимов сварки
- Выбор параметров сварки
- Кнопка выбора продувки газа
- Кнопка выбора памяти для режимов MIG/MAG, MIG/MAG Pulse и MIG/MAG D Pulse. Количество ячеек 64 шт.
- Регулятор параметров сварки
- Выбор диаметра сварочной проволоки
- Настройка параметров сварки
- Выбор защитного газа
- Выбор свариваемого металла
- Выбор параметров сварки
- Кнопка выбора способа сварки

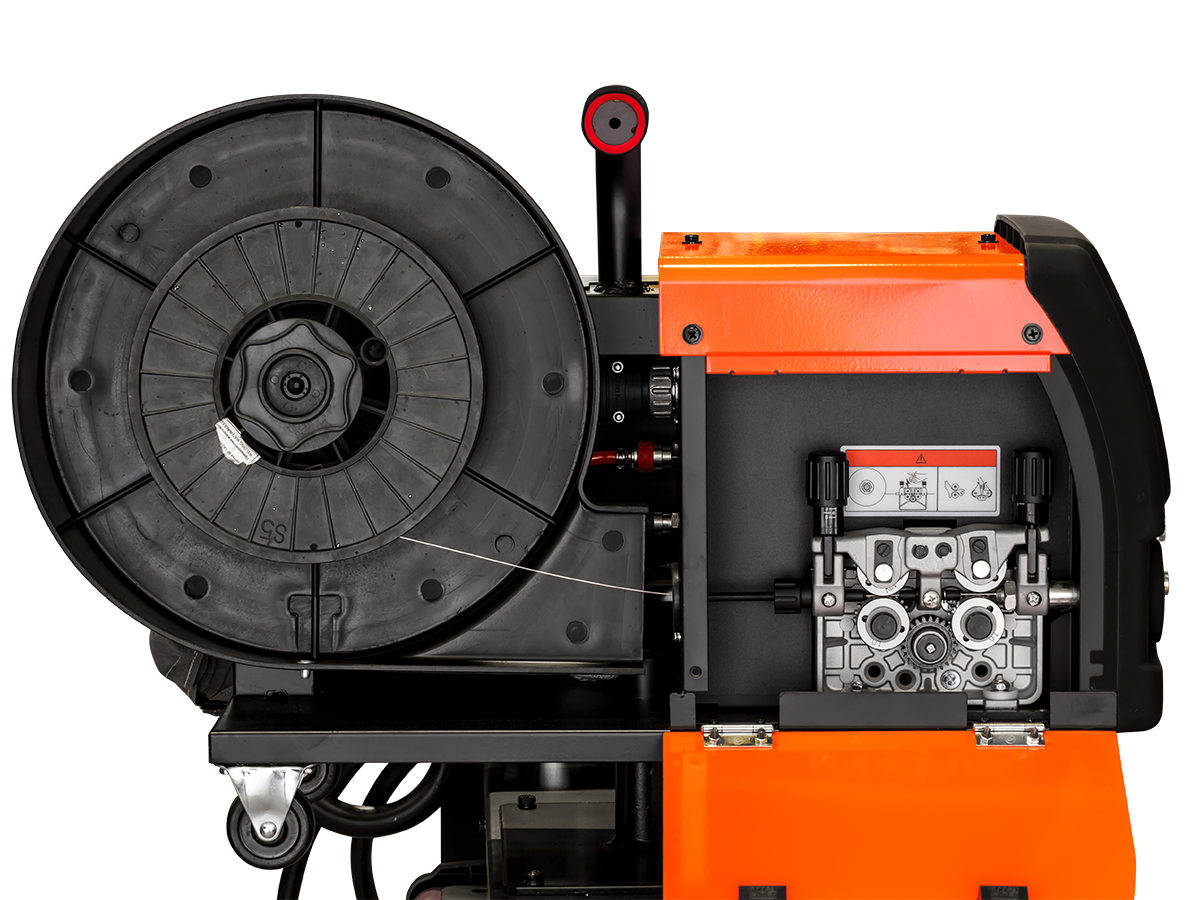

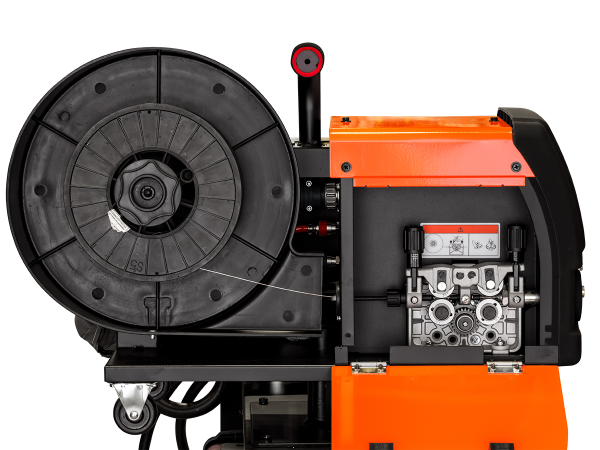

Надежный механизм подачи проволоки
- Мощный четырехроликовый механизм для работы с любыми видами сварочной проволоки диаметром от 0,8 мм до 1,6 мм.
- Закрытый кожух, обеспечивающий защиту от попадания инородных предметов и пыли в механизм.
- Стандарт катушки D300, максимальный вес – 20 кг, диаметр – 300 мм.
- Поворотный узел для комфортной работы с возможностью снятия устройства для перемещения одним движением
TECH MIG 350 P комплектуется устройством подачи сварочной проволоки и блоком водяного охлаждения
- Устройство имеет удобную ручку для перемещения механизма, на ось возможна установка катушек с проволокой весом до 20 кг
- Выносное подающее устройство с возможностью использования удлинителя до 15 м.
- Удобный евроразъём для подключения сварочной горелки
- Регулировка холостого прогона проволоки, скорости подачи проволоки и рабочего напряжения
- На задней панели предусмотрены разъёмы для подключения газа, для подключения управления от источника питания и силовой разъём для подключения источника питания
Бесперебойная устойчивая работа при температуре 40°
- Аппарат оснащен интеллектуальной системой охлаждения и мощным вентилятором, создающим поток воздуха более 10 м/с. Интеллектуальная система охлаждения снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума. Особенно эта функция понравится в тех случаях, где работы производятся в небольших помещениях, или присутствуют металлические стены, шум вентилятора не будет отвлекать от работы
- На задней панели расположена розетка 36 В для подключения подогревателя газа и защитный предохранитель, который срабатывает при выходе из строя подогревателя редуктора

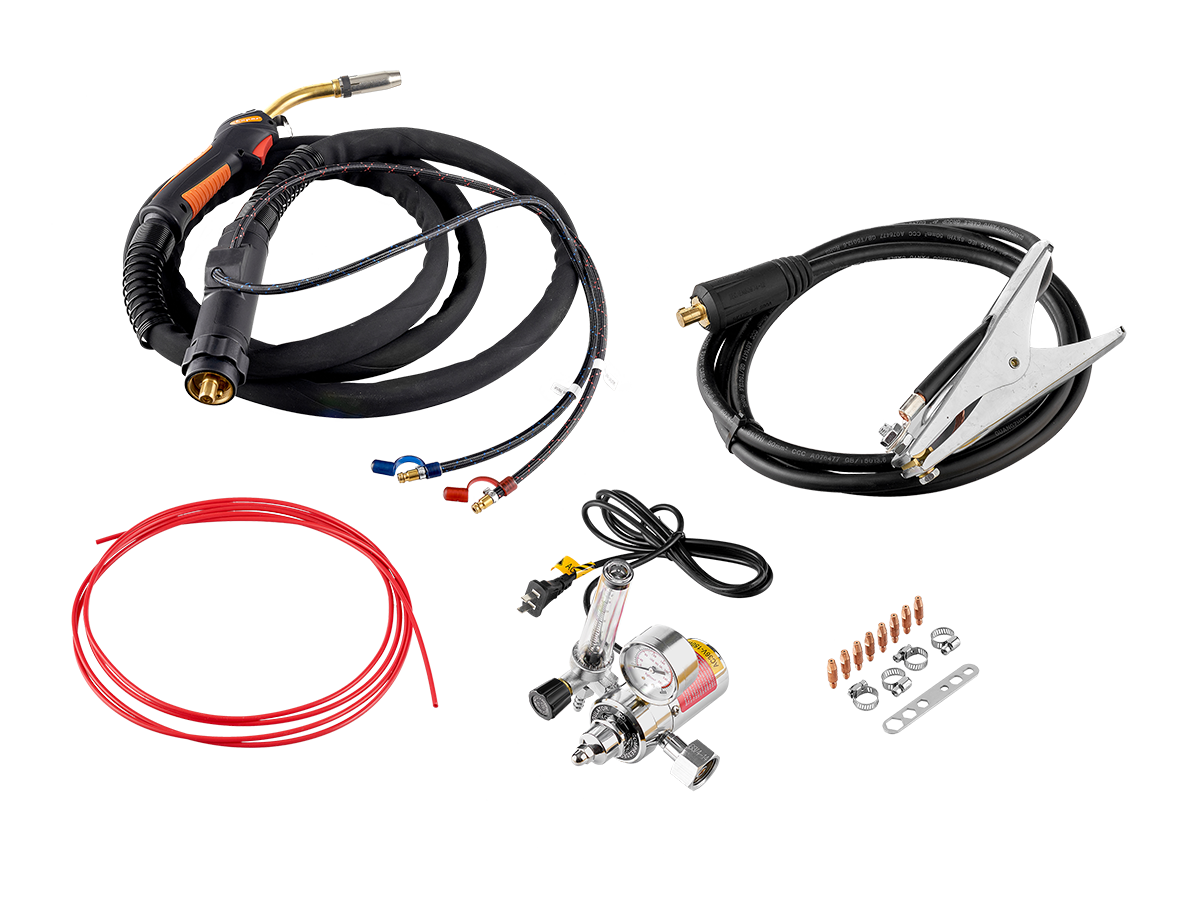

Комплект поставки:
- Инверторный сварочный аппарат— 1 шт.
- Устройство подачи проволоки— 1 шт.
- Кулер— 1 шт.
- Тележка транспортная— 1 шт.
- Цепочка для фиксации баллона— 1 шт.
- Горелка в сборе TECH MS 240, 3 м — 1 шт.
- Регулятор с подогревателем— 1 шт.
- Клемма заземления в сборе 500 А, 3 м— 1 шт.
- Комплект соединительных кабелей, 2 м— 1 шт.
- Комплект ЗИП— 1 шт.
-
Ролик подающий VØ 1.2/1.6 (2 шт.), Ролик подающий VØ 1.0/1.2 (2 шт.),Ролик подающий VØ 0.8/1.0 (2 шт.), Ролик подающий U 1.2/1.6 (2 шт.),Ролик прижимной гладкий (2 шт.)
-
Ролик подающий U 1.0/1.2 (установлен на аппарате)— 2 шт.
- Паспорт и Руководство по эксплуатации— 1 шт.
Режимы сварки
| Характеристика |
Значение |
| Режим сварки MIG/MAG DC |
Да |
| Режим сварки MIG/MAG Pulse DC |
Да |
| Режим сварки MIG/MAG D Pulse DC |
Да |
| Режим сварки порошковой проволокой |
Да |
| Режим сварки MMA DC |
Да |
Режимы работы горелки
| Характеристика |
Значение |
| Режим работы 2Т/4Т |
Да |
| Режим программируемый 4Т |
Да |
| Режим прихваток MIG/MAG DC |
Да |
Технические характеристики
| Характеристика |
Значение |
| Напряжение питающей сети |
380 В |
| Рабочий диапазон сетевого напряжения |
320–430 В |
| Частота питающей сети |
50 Гц |
| Количество фаз |
3 фазы |
| Потребляемый ток |
23 А |
| Потребляемая мощность MIG |
14.6 кВА |
| Потребляемая мощность MMA |
15.7 кВА |
| Сварочный ток MIG |
30–350 А |
| Сварочный ток MMA |
10–350 А |
| Рабочее напряжение MIG |
17.0–31.5 В |
| Рабочее напряжение MMA |
20.4–34.0 В |
| Напряжение холостого хода MIG |
70 В |
| Напряжение холостого хода MMA/ VRD |
70 В |
| ПН (40°C) |
60 % |
| Сварочный ток при ПН, 100%, MIG |
271 А |
| Сварочный ток при ПН, 100%, MMA |
271 А |
| Диаметр сварочной проволоки |
0.8 мм/1.0 мм/1.2 мм/1.6 (Al) мм |
| Диаметр электрода MMA |
1.5–6.0 мм |
| Скорость подачи проволоки |
1.5–22 м/мин |
| Количество роликов |
4 шт |
| Максимальный вес катушки |
20 кг |
| Количество ячеек памяти |
64 (на все режимы сварки) шт |
Дополнительные функции MIG
| Характеристика |
Значение |
| Смена полярности |
Да |
| Сварка алюминия |
Да |
| Регулировка индуктивности |
Да |
| Холостой прогон проволоки |
Да |
| Тестовая продувка газа |
Да |
| Регулируемое время продувки газом до сварки MIG |
0–5 сек |
| Регулируемое время продувки газом после сварки MIG |
0–10 сек |
| Дожигание сварочной проволоки |
Да |
| Функция заварки кратера |
Да |
| Hot Start |
Да |
| Плавный старт |
Да |
| Количество ячеек памяти MIG |
64 (на все режимы сварки) шт |
| Заполнение импульса MIG/MAG D Pulse |
10–90 % |
| Частота импульса MIG/MAG D Pulse |
0.5–5 Гц |
| Полная циклограмма сварки MIG |
Да |
Дополнительные функции MMA
| Характеристика |
Значение |
| Hot Start |
Да |
| Регулируемый Hot Start |
Да |
| Количество ячеек памяти MMA сварки |
64 (на все режимы сварки) шт |
| Воздушно-дуговая строжка |
Да |
Конструктивные решения
| Характеристика |
Значение |
| Тип изготовления |
Комбинированный |
| Тип транзисторов |
IGBT модули |
| Тип управления |
Процессорное цифровое |
| Цифровая индикация параметров сварки |
Индикатор |
| Интеллектуальная система охлаждения аппарата |
Да |
| Интеллектуальная система охлаждения горелки |
Да |
| Память последнего режима сварки |
Да |
| Розетка 36 В |
Да |
| Подающий механизм |
Выносной |
| Подключение блока охлаждения |
Да |
| Удлинение соединительных кабелей |
Да |
| Установка тележки |
Да |
Базовые характеристики
| Характеристика |
Значение |
| Коэффициент мощности |
0.91 |
| КПД |
85 % |
| Класс изоляции |
F |
| Степень защиты |
IP 23S |
| Температура эксплуатации |
–10 …+40 °C |
| Габаритные размеры источника |
645×295×500 мм |
| Габаритные размеры подающего механизма |
580×270×390 мм |
| Вес источника |
43 кг |
| Вес подающего механизма |
16.6 кг |
| Габаритные размеры аппарата в сборе |
1070×510×1390 мм |
| Вес аппарата в сборе |
115.2 кг |
Панельные соединения источника
| Характеристика |
Значение |
| Силовые панельные соединения |
ОКС 35–50 |
| Разъем управления панельный |
10 Pin |
Панельные соединения подающего устройства
| Характеристика |
Значение |
| Силовые панельные соединения |
Болтовое соединение |
| Разъем управления панельный |
10 Pin |
| Подключение горелки |
Евроадаптер |
| Подключение жидкостного охлаждения горелки |
Б.р. |
| Подключение газа, вход |
Штуцер ⌀9 мм |
