Описание
Инверторный сварочный аппарат TECH MIG 3500 Digital (N274) предназначен для полуавтоматической сварки в среде защитных газов (MIG/MAG), сварки порошковой проволокой (FCAW), ручной дуговой сварки покрытым электродом (ММА), а также аргонодуговой сварки неплавящимся электродом (TIG Lift), имеет синергетический режим сварки.
Отличительными особенностями аппарата являются:
- Три способа сварки MIG/MAG/MMA/TIG с расширенными настройками управления сварочным процессом
- Возможность выбрать устройство подачи проволоки для подключения из 3-х моделей, кулер, горелку и тележки для удобного перемещения оборудования по производственной площадке
- Режимы сварки 2Т/4Т с синергетическими и ручными настройками
- Память программ сварки предлагает 20 ячеек памяти для сохранения лучших настроек или значений технологической карты
- Точные настройки сварочного процесса обеспечивают максимальное качество сварки и сводят к минимуму потребность в последующей обработке
Промышленная сварочная система собирается под задачи производства
- Вариативность комплекта: за счет различных вариантов комплектаций позволяет собрать комплект оборудования для любых задач и бюджета
- Интеллектуальная система охлаждения: в зависимости от уровня мощности и продолжительности сварки охлаждающие вентиляторы источника питания включаются при нагреве, выключается после остывания, что снижает потребление электроэнергии и уровень шума
- Долговечность и надежность: сварочная система TECH MIG Digital сконструирована из металлического корпуса с надежной защитой из формованного пластика для защиты от повреждений для эксплуатации в самых сложных условиях
TECH MIG 3500 Digital (N274) работает от питающей сети 380 В

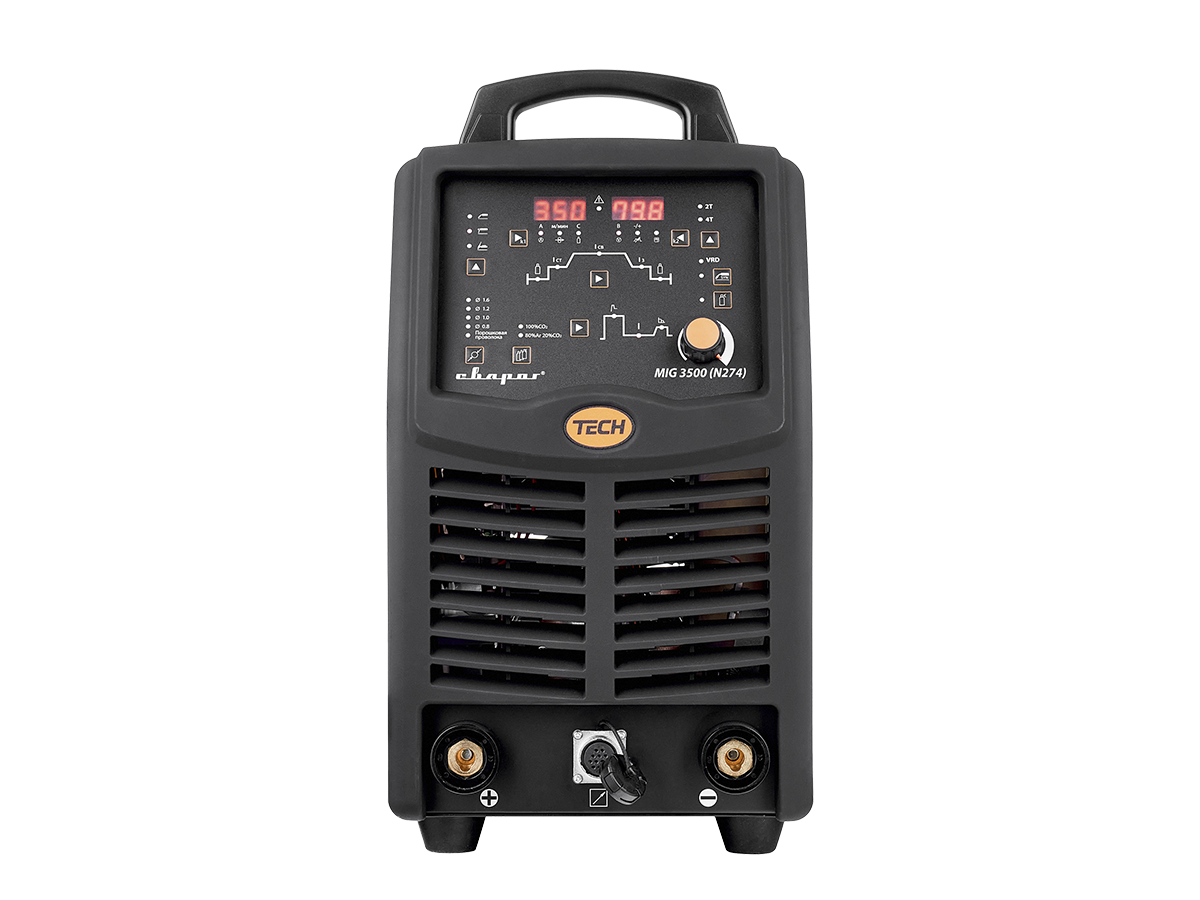

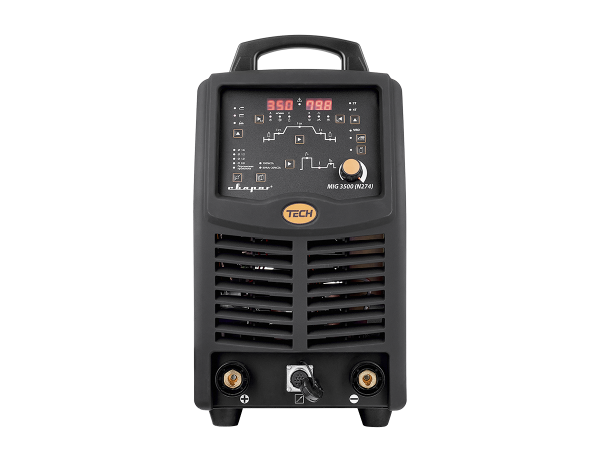

- TECH MIG 3500 Digital (N274) имеет прочный металлический корпус
- Евроразъём подключения горелки
- Благодаря разъему ОКС 35-50 мм силовые выходы при работе не нагреваются
Выносливость при любых условиях
Силовая часть помещена в стальной короб, который защищает силовую часть от попадания мелкодисперсной пыли и грязи. Это позволяет работать в сильно запыленных или тяжелых промышленных условиях
Герметичность узлов
Плата управления с двух сторон обработана прозрачным кремний-органическим составом, который хорошо отводит тепло и не реагирует на химическое воздействие
Производительность
Трансформаторы питания механизма подачи сварочной проволоки увеличенной мощности, что позволяет работать с большой производительностью

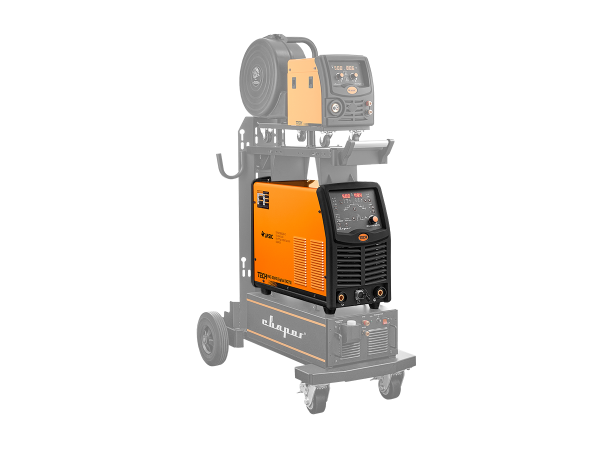

Интеллектуальная гибкая промышленная сварочная система TECH МIG DIGITAL
Оборудование за счет различных вариантов комплектаций (источник питания, различные варианты выносных механизмов подачи проволоки, тележки, сварочные горелки, кулеры, комплекты удлинения) позволяет собрать комплект оборудования для любых задач и бюджета.
Режимы сварки
| Характеристика | Значение |
|---|---|
| Режим сварки MIG/MAG DC | Да |
| Режим сварки порошковой проволокой | Да |
| Режим сварки MMA DC | Да |
| Режим сварки TIG DC | Да |
Режимы работы горелки
| Характеристика | Значение |
|---|---|
| Режим работы 2Т/4Т | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 380 В |
| Рабочий диапазон сетевого напряжения | 320–430 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 3 фазы |
| Потребляемый ток | 21.2 (MIG) А/22.9 (MMA) А/16.2 (TIG) А |
| Потребляемая мощность MIG | 13.9 кВА |
| Потребляемая мощность MMA | 15.6 кВА |
| Потребляемая мощность TIG | 10.6 кВА |
| Сварочный ток MIG | 30–350 А |
| Сварочный ток MMA | 20–350 А |
| Сварочный ток TIG | 20–350 А |
| Рабочее напряжение MIG | 15.5–38.0 В |
| Рабочее напряжение MMA | 20.8–34.0 В |
| Рабочее напряжение TIG | 10.8–24.0 В |
| Напряжение холостого хода MIG | 65 В |
| Напряжение холостого хода MMA/ VRD | 65/12 В |
| Напряжение холостого хода TIG | 12 В |
| ПН (40°C) | 60 % |
| Сварочный ток при ПН, 100%, MIG | 250 А |
| Сварочный ток при ПН, 100%, MMA | 250 А |
| Сварочный ток при ПН, 100%, TIG | 250 А |
| Диаметр сварочной проволоки | 0.8 мм/1.0 мм/1.2 мм/1.6 мм |
| Диаметр электрода MMA | 1.5–6.0 мм |
| Диаметр электрода TIG | 1.6–4.0 мм |
| Скорость подачи проволоки | 2.0–18.0 м/мин |
| Количество роликов | 4 шт |
| Максимальный вес катушки | до 20 кг |
| Количество ячеек памяти | 20 (на все режимы сварки) шт |
Дополнительные функции MIG
| Характеристика | Значение |
|---|---|
| Режим Synergy MIG | Да |
| Смена полярности | Да |
| Сварка алюминия | Да |
| Регулировка индуктивности | Да |
| Холостой прогон проволоки | Да |
| Тестовая продувка газа | Да |
| Регулируемое время продувки газом до сварки MIG | 0–3 сек |
| Регулируемое время продувки газом после сварки MIG | 0–10 сек |
| Функция заварки кратера | Да |
| Hot Start | Да |
| Плавный старт | Да |
| Количество ячеек памяти MIG | 20 (на все режимы сварки) шт |
| Полная циклограмма сварки MIG | Да |
Дополнительные функции MMA
| Характеристика | Значение |
|---|---|
| Antistick | Да |
| Hot Start | Да |
| Регулируемый Hot Start | Да |
| VRD | Да |
| Отключаемый VRD | Да |
| Регулируемый ARC Force | Да |
| Количество ячеек памяти MMA сварки | 20 (на все режимы сварки) шт |
| Воздушно-дуговая строжка | Да |
Дополнительные функции TIG
| Характеристика | Значение |
|---|---|
| Регулировка времени спада тока | Да |
| Количество ячеек памяти TIG сварки | 20 (на все режимы сварки) шт |
| Тип применяемой горелки | Вентильная |
| Способ возбуждения дуги | Касанием |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | Комбинированный |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Процессорное цифровое |

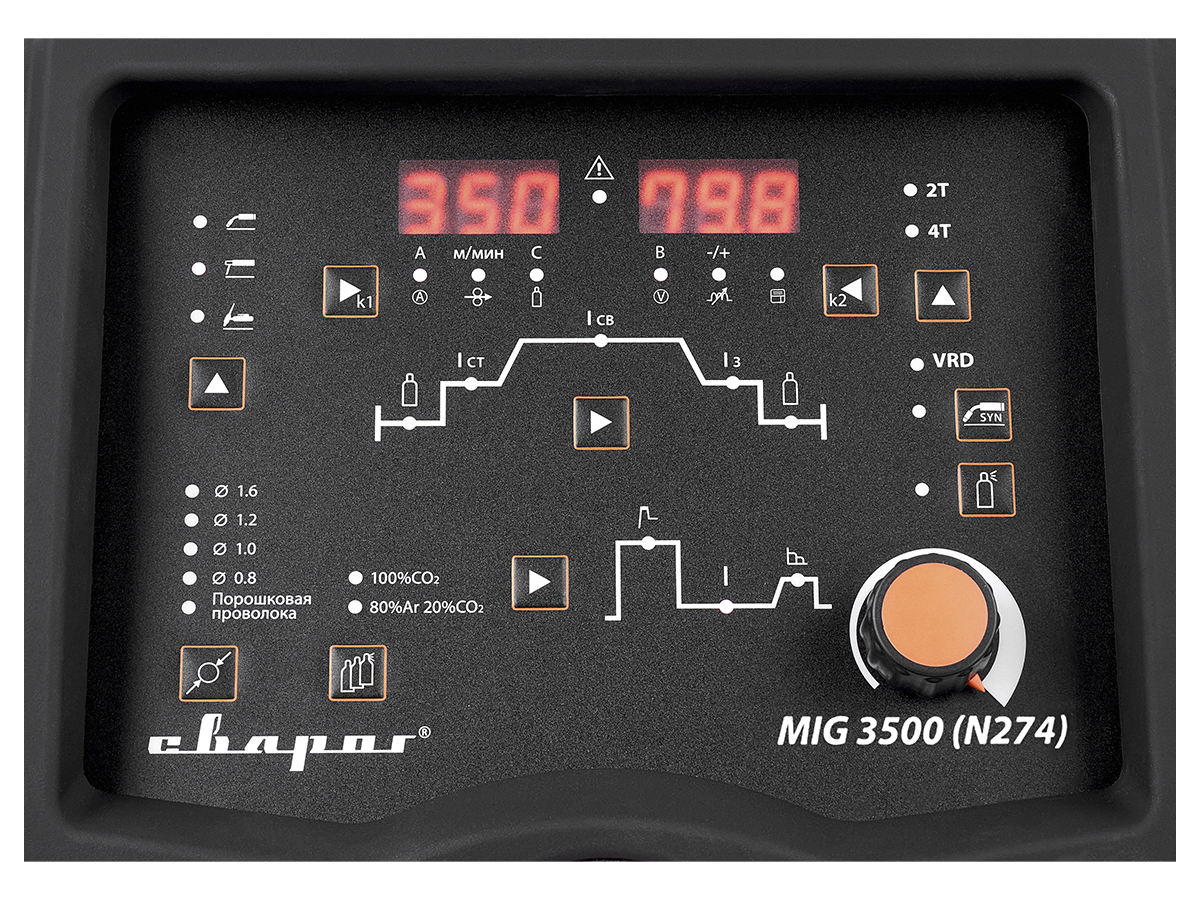

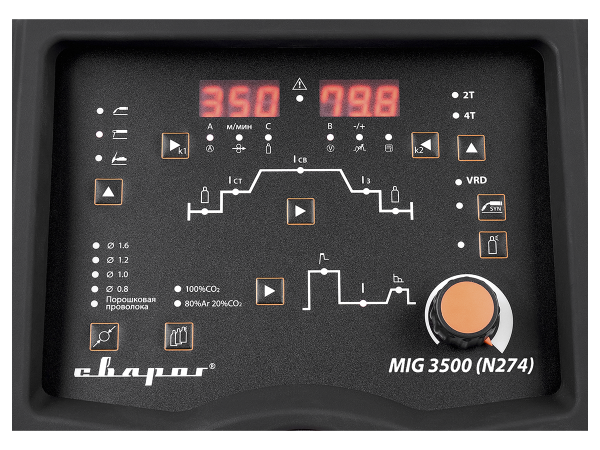

| Цифровая индикация параметров сварки | Индикатор |
| Интеллектуальная система охлаждения аппарата | Да |
| Меню пользователя | Да |
| Память последнего режима сварки | Да |
| Розетка 36 В | Да |
| Подающий механизм | Выносной |
| Подключение блока охлаждения | Да |
| Удлинение соединительных кабелей | Да |
| Установка тележки | Да |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Коэффициент мощности | 0.93 |
| КПД | 85 % |
| Класс изоляции | F |
| Степень защиты | IP 23S |
| Температура эксплуатации | –10 …+40 °C |
| Габаритные размеры источника | 630×295×560 мм |
| Вес источника | 38 кг |
Панельные соединения источника
| Характеристика | Значение |
|---|---|
| Силовые панельные соединения | ОКС 35–50 |
| Разъем управления панельный | 12 Pin |
