Описание

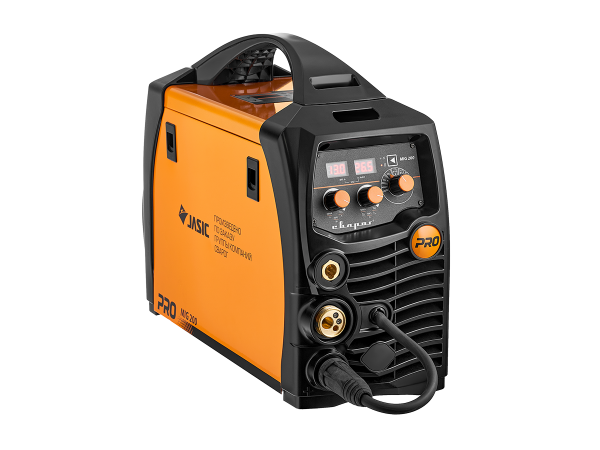

PRO MIG 200 (N229)— инверторный сварочный аппарат для полуавтоматической сварки в среде защитных газов (MIG/MAG), сварки порошковой проволокой (FCAW), а также ручной дуговой сварки покрытым электродом (ММА) и аргонодуговой сварки (TIG).
Отличительными особенностями аппарата являются:
- Синергетическая система управления
- Три полноценных режима сварки: MIG/MAG, MMA и TIG
- Высокая производительность и хороший запас мощности
- Компактность и удобство работы с аппаратом
- Надежность — аппарат сконструирован с применением современных технологий и компонентов
PRO MIG 200 SYNERGY работает от однофазной питающей сети 220 В
- Инвертор может работать от автономных электростанций, генераторов, необорудованных цифровыми инверторами. Подключение возможно через удлинитель большой длины, с правильно подобранным сечением кабеля— чтобы исключить потерю мощности
- Евроразъем для быстрого подключения горелки
- Благодаря разъему ОКС 35-50 мм силовые выходы при работе не нагреваются
- Быстрая смена полярности для MIG/MAG и сварки самозащитной порошковой проволокой

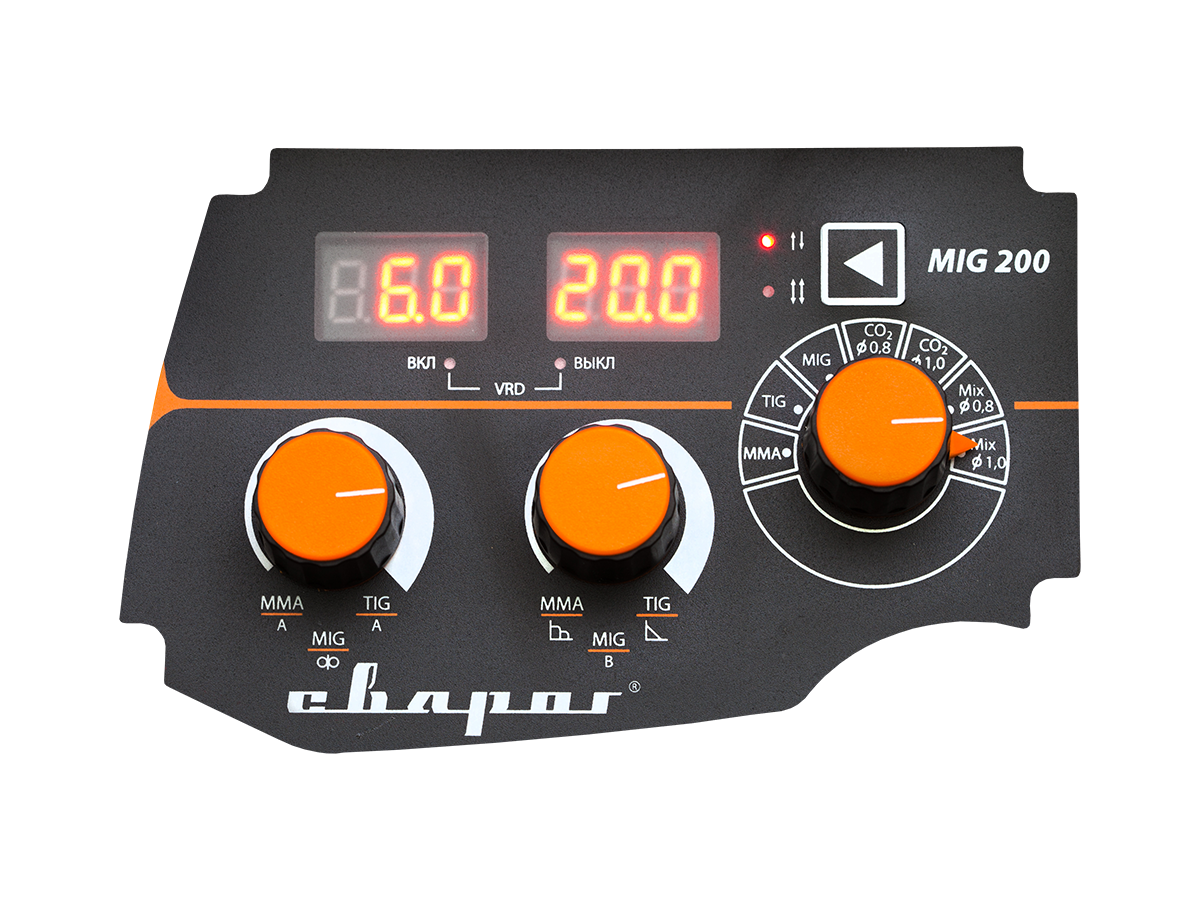

Аппарат PRO MIG 200 SYNERGY имеет удобную систему управления:
- Цифровой дисплей сварочного тока MMA и TIG и скорости подачи проволоки MIG
- Индикатор включения V.R.D.
- Индикатор выключения V.R.D.
- Цифровой дисплей параметров сварки
- Индикатор режима 2T
- Кнопка переключения режимов сварки
- Индикатор 4T
- Переключатель способов сварки
- Регулятор напряжения и спада тока
- Регулятор сварочного тока и скорости подачи проволоки

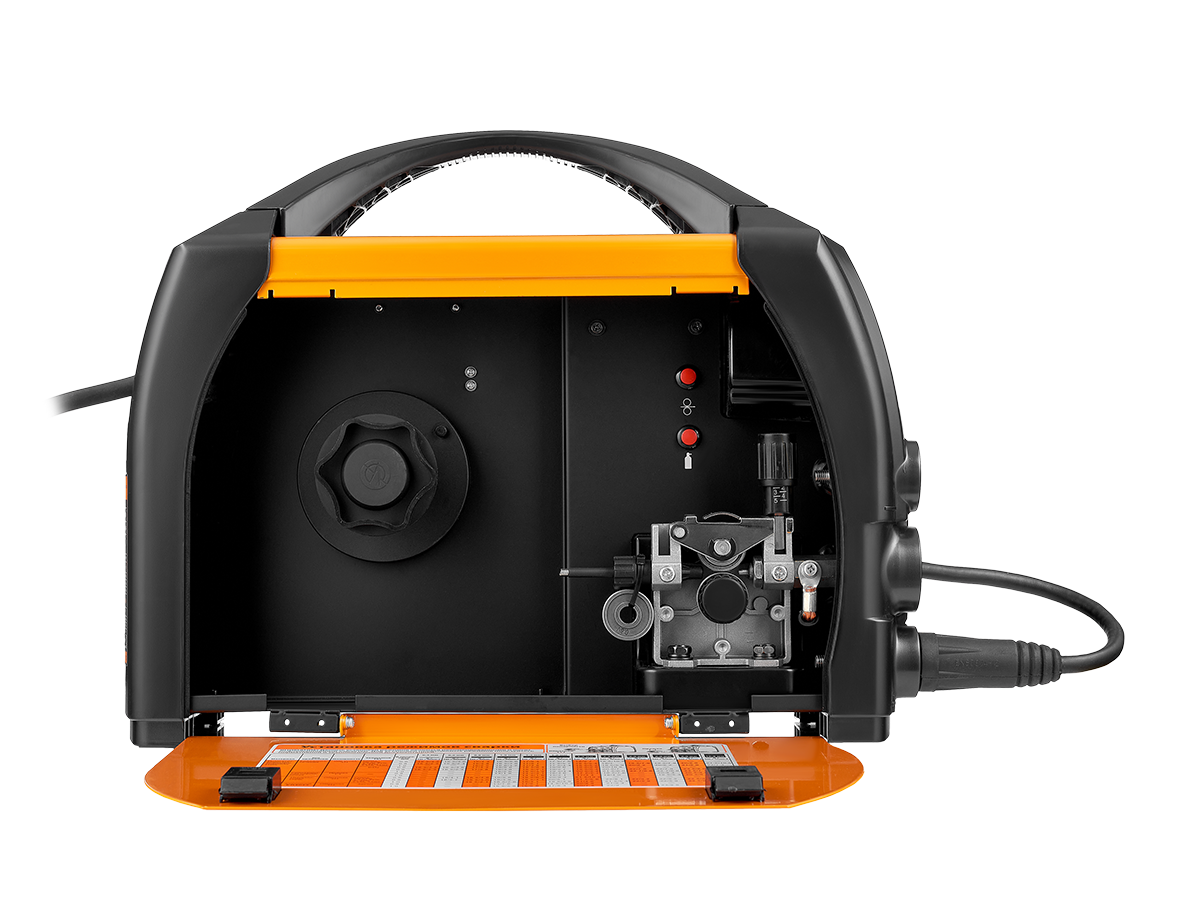

Надежный механизм подачи проволоки
- PRO MIG SYNERGY имеет встроенный механизм подачи проволоки, рассчитанный на катушку D 100, весом 1 кг и D 200, весом 5 кг
- Мощный электромотор и двухроликовый механизм подачи проволоки обеспечивает плавный и безрывковый процесс сварки на всех этапах
- Ролики, которые идут в комплекте аппарата позволяют работать со сварочной проволокой сразу с тремя сечениями: 0,6 – 0,8 – 1,0 мм
- На дверце бункера расположена таблица с настройками для MIG и MMA сварки
Производительная система вентиляции
Система охлаждения сварочного аппарата обеспечивает максимальный обдув греющихся компонентов, что обеспечивает бесперебойную устойчивую работу при температуре 25° без отключения по перегреву
Комплект поставки:
- Горелка TECH MS 25 в сборе, 3 м— 1 шт.
- Комплект ЗИП для сварочной горелки— 1 шт.
- Клемма заземления 200 А в сборе с кабелем 3 м— 1 шт.
- Ролик 0.6/0.8 мм— 1 шт и ролик подающий V 0.8/1.0 мм (установлен на аппарате)— 1шт
- Рукав газовый Ø 9.4 м — 1шт
- Ремень для переноски аппарата— 1шт
- Паспорт и Руководство по эксплуатации— 1 шт.
Режимы сварки
| Характеристика | Значение |
|---|---|
| Режим сварки MIG/MAG DC | Да |
| Режим сварки порошковой проволокой | Да |
| Режим сварки MMA DC | Да |
| Режим сварки TIG DC | Да |
Режимы работы горелки
| Характеристика | Значение |
|---|---|
| Режим работы 2Т/4Т | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 220 В |
| Рабочий диапазон сетевого напряжения | 185 –250 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 1 фаза |
| Потребляемый ток | 40 А |
| Потребляемая мощность MIG | 8.7 кВА |
| Потребляемая мощность MMA | 9 кВА |
| Потребляемая мощность TIG | 6 кВА |
| Сварочный ток MIG | 10–200 А |
| Сварочный ток MMA | 10–200 А |
| Сварочный ток TIG | 10–200 А |
| Рабочее напряжение MIG | 11.0 –28.0 В |
| Рабочее напряжение MMA | 20.4 –28.0 В |
| Рабочее напряжение TIG | 10.4 –18.0 В |
| Напряжение холостого хода MIG | 53 В |
| Напряжение холостого хода MMA/ VRD | 53 В |
| Напряжение холостого хода TIG | 12 В |
| ПН (40°C) | 60 % |
| Сварочный ток при ПН, 100%, MIG | 160 А |
| Сварочный ток при ПН, 100%, MMA | 160 А |
| Сварочный ток при ПН, 100%, TIG | 160 А |
| Диаметр сварочной проволоки | 0.6 мм/0.8 мм/1.0 мм |
| Диаметр электрода MMA | 1.5 –5.0 мм |
| Диаметр электрода TIG | 1.6–3.2 мм |
| Скорость подачи проволоки | 1.5 –14.0 м/мин |
| Количество роликов | 2 шт |
| Максимальный вес катушки | 5 кг |
Дополнительные функции MIG
| Характеристика | Значение |
|---|---|
| Режим Synergy MIG | Да |
| Смена полярности | Да |
| Сварка алюминия | Да |
| Холостой прогон проволоки | Да |
| Тестовая продувка газа | Да |
| Дожигание сварочной проволоки | Да |
| Функция заварки кратера | Да |
Дополнительные функции MMA
| Характеристика | Значение |
|---|---|
| VRD | Да |
| Регулируемый ARC Force | Да |
Дополнительные функции TIG
| Характеристика | Значение |
|---|---|
| Регулировка времени спада тока | Да |
| Тип применяемой горелки | С кнопкой |
| Способ возбуждения дуги | Касанием |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | SMT монтаж |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Аналоговое |
| Цифровая индикация параметров сварки | Индикатор |
| Подающий механизм | Встроенный |
| Подключение блока охлаждения | Да |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Коэффициент мощности | 0.7 |
| КПД | 85 % |
| Класс изоляции | F |
| Степень защиты | IP 21 |
| Температура эксплуатации | —5 …+40 °C |
| Габаритные размеры источника | 485×190×315 мм |
| Габаритные размеры аппарата в сборе | 485 ×185×370 мм |
| Вес аппарата в сборе | 12.5 кг |
Панельные соединения источника
| Характеристика | Значение |
|---|---|
| Силовые панельные соединения | ОКС 35–50 |
| Подключение горелки | Евроадаптер |
| Подключение газа, вход | Б.р. |
