Описание

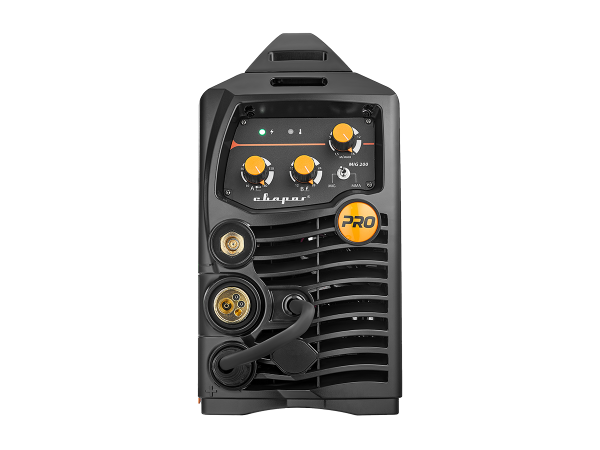

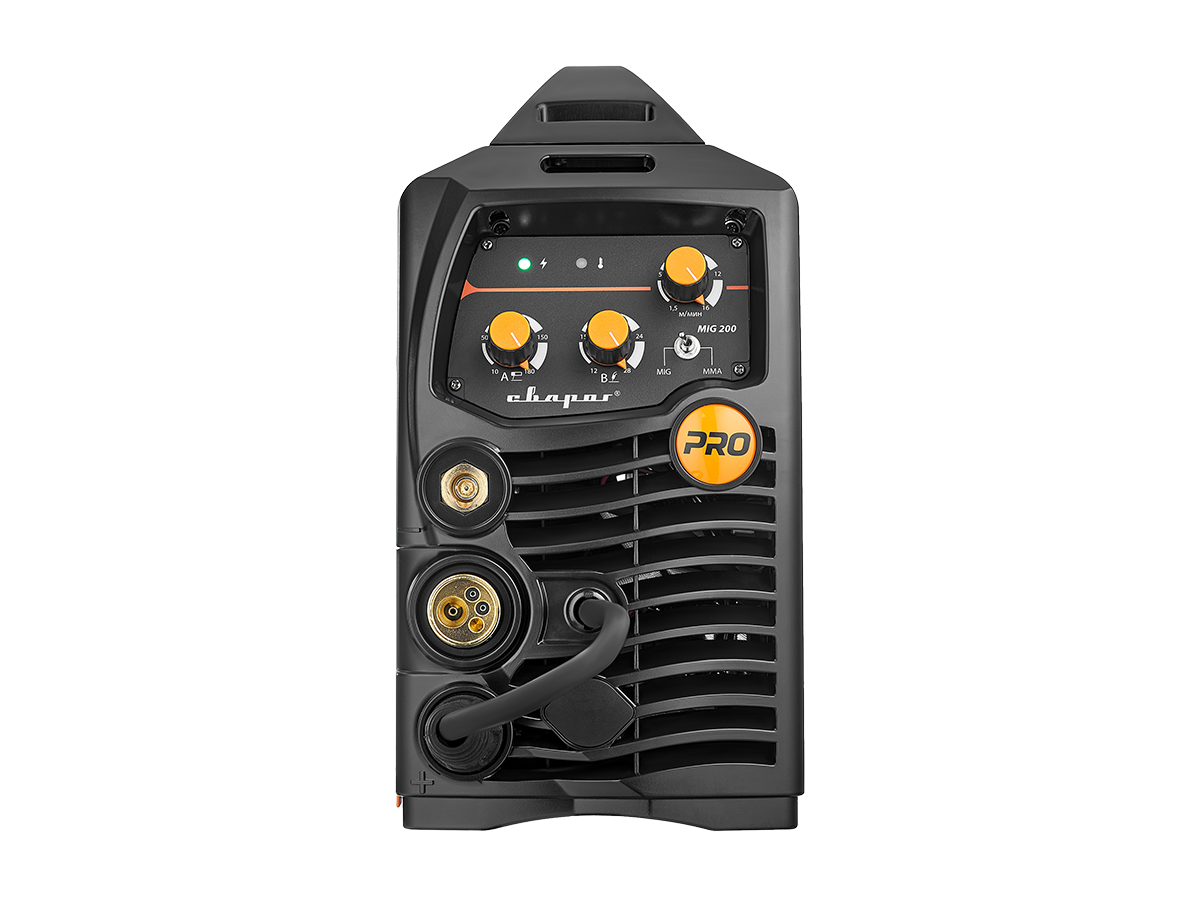

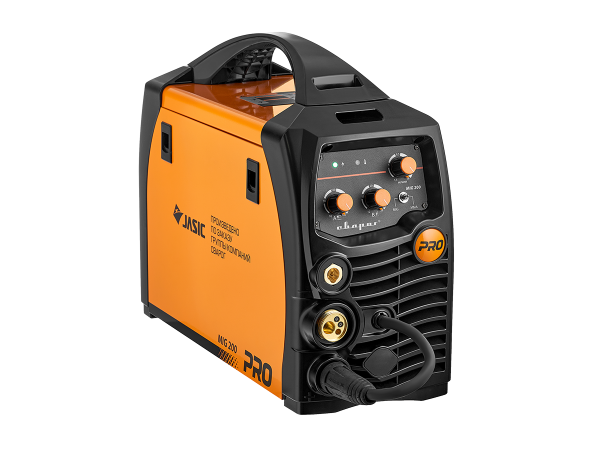

PRO MIG 200 (N220) — инверторный сварочный аппарат, предназначенный для полуавтоматической сварки в среде защитного газа (MIG / MAG), сварки порошковой проволокой (FCAW), а также ручной дуговой сварки покрытыми электродами (ММА).
Отличительными особенностями аппарата являются:
- Сварка алюминия
- Сварка порошковой проволокой
- Холостой прогон и дожигание сварочной проволоки
- Сварка ММА
- Есть все необходимое в комплекте для выполнения сварочных работ
PRO MIG 200 работает от однофазной питающей сети 220 В
- Инвертор может работать от автономных электростанций, генераторов, необорудованных цифровыми инверторами. Подключение возможно через удлинитель большой длины, с правильно подобранным сечением кабеля— чтобы исключить потерю мощности
- Евроразъем для быстрого подключения горелки
- Благодаря разъему ОКС 35-50 мм силовые выходы при работе не нагреваются
- Быстрая смена полярности для MIG/MAG и сварки самозащитной порошковой проволокой

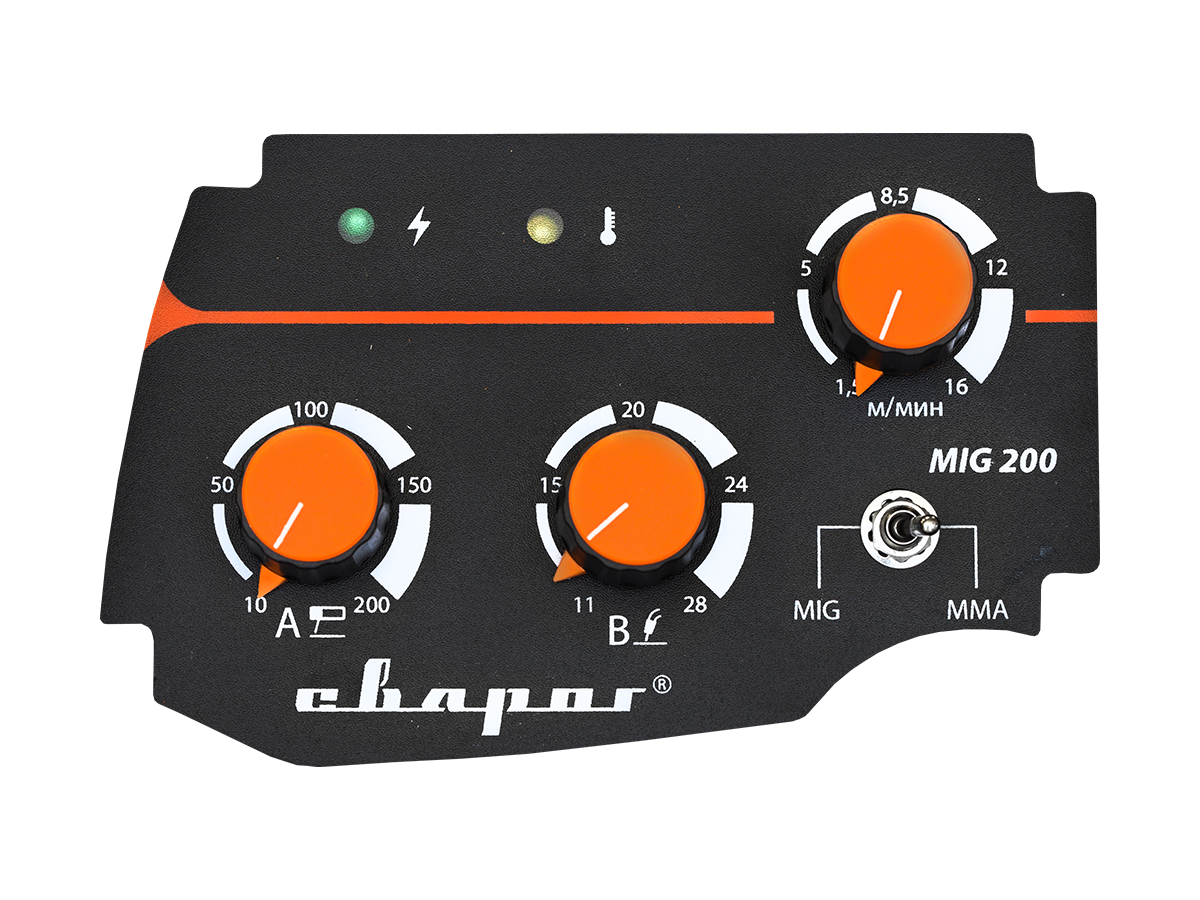

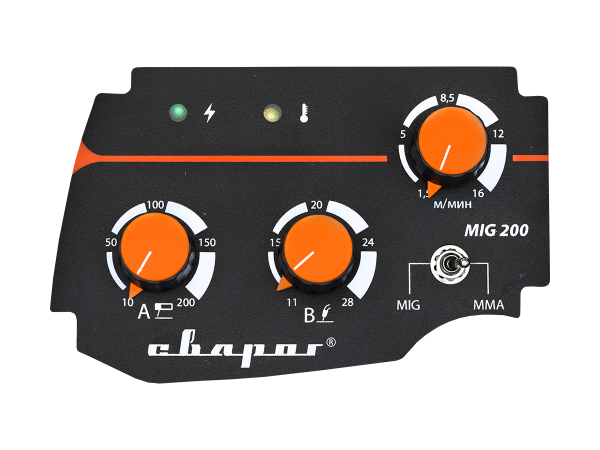

Аппарат PRO MIG 200 имеет классическую систему управления:
- Светодиодный индикатор перегрузки по току
- Светодиодный индикатор перегрева
- Регулировка скорости подачи проволоки
- Переключатель режимов сварки MIG/MAG — MMA
- Регулировка напряжения на дуге
- Регулировка сварочного тока для ММА сварки
Надежный механизм подачи проволоки
- PRO MIG имеет встроенный механизм подачи проволоки, рассчитанный на катушку D 100, весом 1 кг и D 200, весом 5 кг
- Мощный электромотор и двухроликовый механизм подачи проволоки обеспечивает плавный и безрывковый процесс сварки на всех этапах
- Ролики, которые идут в комплекте аппарата позволяют работать со сварочной проволокой сразу с тремя сечениями: 0,6 – 0,8 – 1,0 мм
- На дверце бункера расположена таблица с настройками для MIG и MMA сварки
Производительная система вентиляции
Система охлаждения сварочного аппарата обеспечивает максимальный обдув греющихся компонентов, что обеспечивает бесперебойную устойчивую работу при температуре 25° без отключения по перегреву

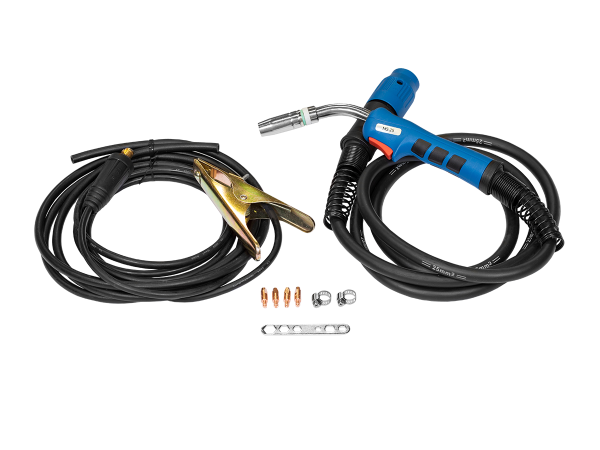

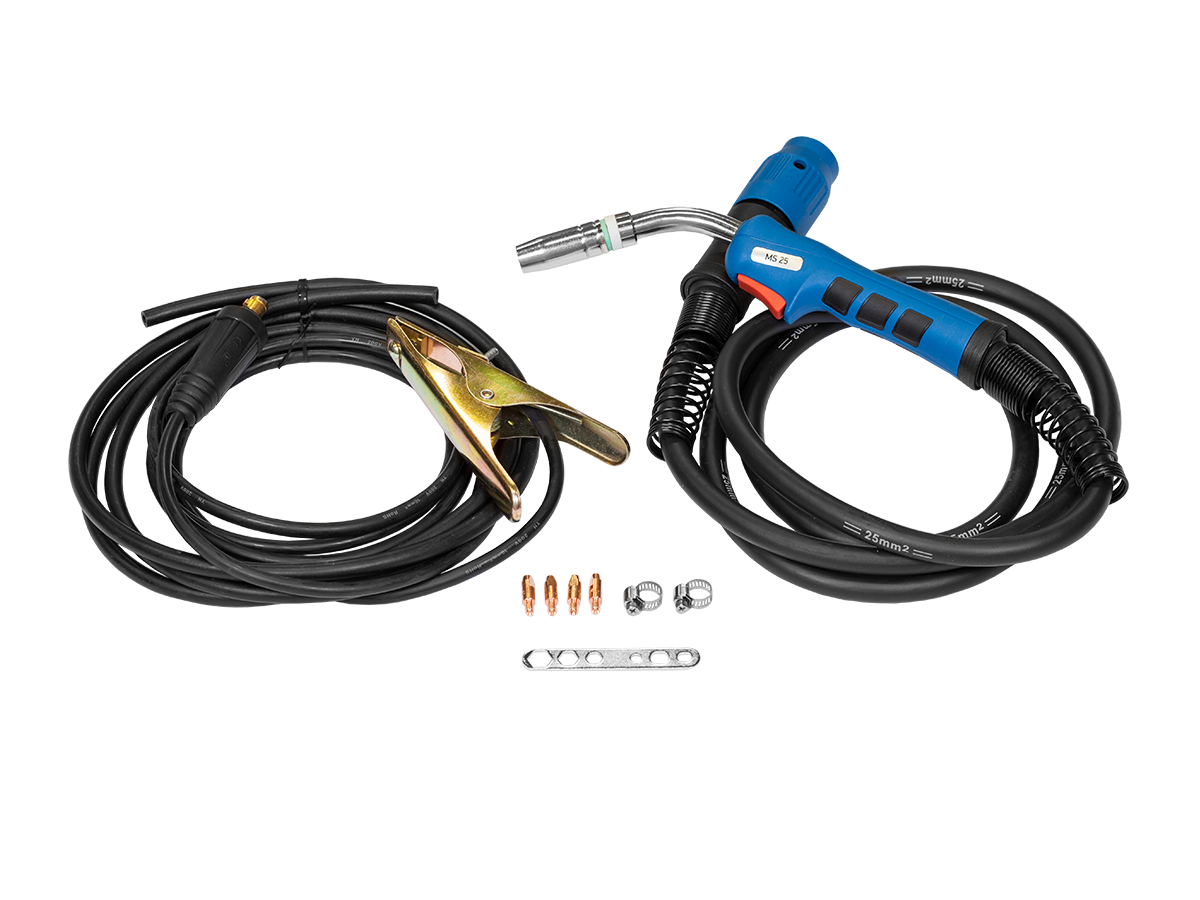

Комплект поставки:
- Горелка TECH MS 25 в сборе, 3 м— 1 шт.
- Комплект ЗИП для сварочной горелки— 1 шт.
- Клемма заземления 200 А в сборе с кабелем 3 м— 1 шт.
- Ролик 0.6/0.8 мм— 1 шт
- Ролик подающий V 0.8/1.0 мм (установлен на аппарате)— 1шт
- Рукав газовый Ø 9.4 м— 1 шт
- Ремень для переноски аппарата— 1шт
- Паспорт и Руководство по эксплуатации— 1 шт
Режимы сварки
| Характеристика | Значение |
|---|---|
| Режим сварки MIG/MAG DC | Да |
| Режим сварки порошковой проволокой | Да |
| Режим сварки MMA DC | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 220 В |
| Рабочий диапазон сетевого напряжения | 185–250 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 1 фаза |
| Потребляемый ток | 40 А |
| Потребляемая мощность MIG | 9.1 кВА |
| Потребляемая мощность MMA | 8 кВА |
| Сварочный ток MIG | 30–200 А |
| Сварочный ток MMA | 10–180 А |
| Рабочее напряжение MIG | 15.5 –26.0 В |
| Рабочее напряжение MMA | 20.4 –27.4 В |
| Напряжение холостого хода MIG | 50 В |
| Напряжение холостого хода MMA/ VRD | 50 В |
| ПН (40°C) | 60 % |
| Сварочный ток при ПН, 100%, MIG | 155 А |
| Сварочный ток при ПН, 100%, MMA | 142 А |
| Диаметр сварочной проволоки | 0.6 мм/0.8 мм/1.0 мм |
| Диаметр электрода MMA | 1.5 –4.0 мм |
| Скорость подачи проволоки | 1.5– 16.0 м/мин |
| Количество роликов | 2 шт |
| Максимальный вес катушки | 5 кг |
Дополнительные функции MIG
| Характеристика | Значение |
|---|---|
| Смена полярности | Да |
| Сварка алюминия | Да |
| Холостой прогон проволоки | Да |
| Дожигание сварочной проволоки | Да |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | SMT монтаж |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Аналоговое |
| Подающий механизм | Встроенный |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Коэффициент мощности | 0.7 |
| КПД | 85 % |
| Класс изоляции | F |
| Степень защиты | IP 21S |
| Температура эксплуатации | —5 …+40 °C |
| Габаритные размеры источника | 470×190×315 мм |
| Габаритные размеры аппарата в сборе | 470×190×315 мм |
| Вес аппарата в сборе | 13.3 кг |
Панельные соединения источника
| Характеристика | Значение |
|---|---|
| Силовые панельные соединения | ОКС 35–50 |
| Подключение горелки | Евроадаптер |
| Подключение газа, вход | Б.р. |
Панельные соединения подающего устройства
| Характеристика | Значение |
|---|---|
| Силовые панельные соединения | ОКС 35–50 |
| Подключение горелки | Евроадаптер |
| Подключение газа, вход | Штуцер ⌀9 мм |
