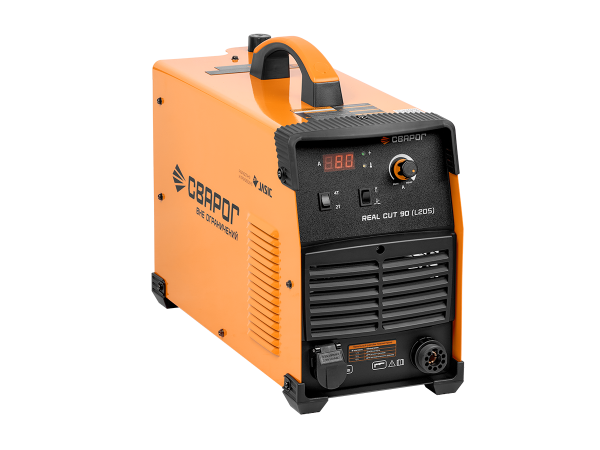

REAL CUT 90 (L205)— инверторный аппарат предназначен для воздушно-плазменной резки и раскроя металла толщиной до 30 мм.

Отличительными особенностями аппарата являются:

  • Режим реза 2Т и 4Т
  • Толщина реза до 30 мм
  • Проверка давления газа для установки рабочего давления
  • Высокочастотный поджиг дуги (HF)

REAL CUT 90 (L205) работает от питающей сети 380 В

  • Аппарат для плазменной резки позволяет проводить быструю резку любых токопроводящих материалов: нержавеющей и оцинкованной стали, алюминия, меди, латуни и т.д.
  • Оснащен функцией проверки газа и встроенным фильтром-регулятором для простой подготовки к работе и точной настройки рабочего давления. Наличие центрального адаптера обеспечивает комфортную эксплуатацию и легкий подбор плазматрона

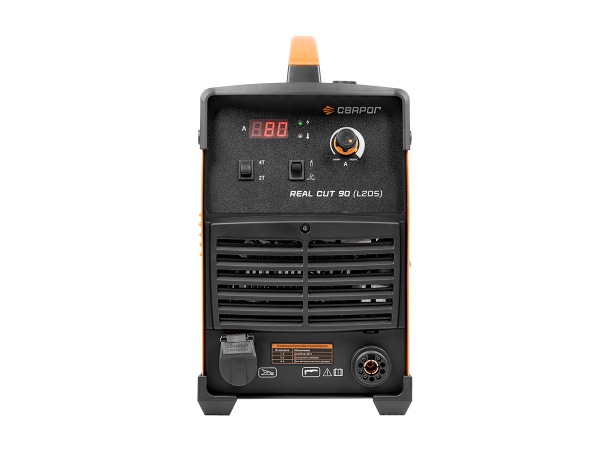

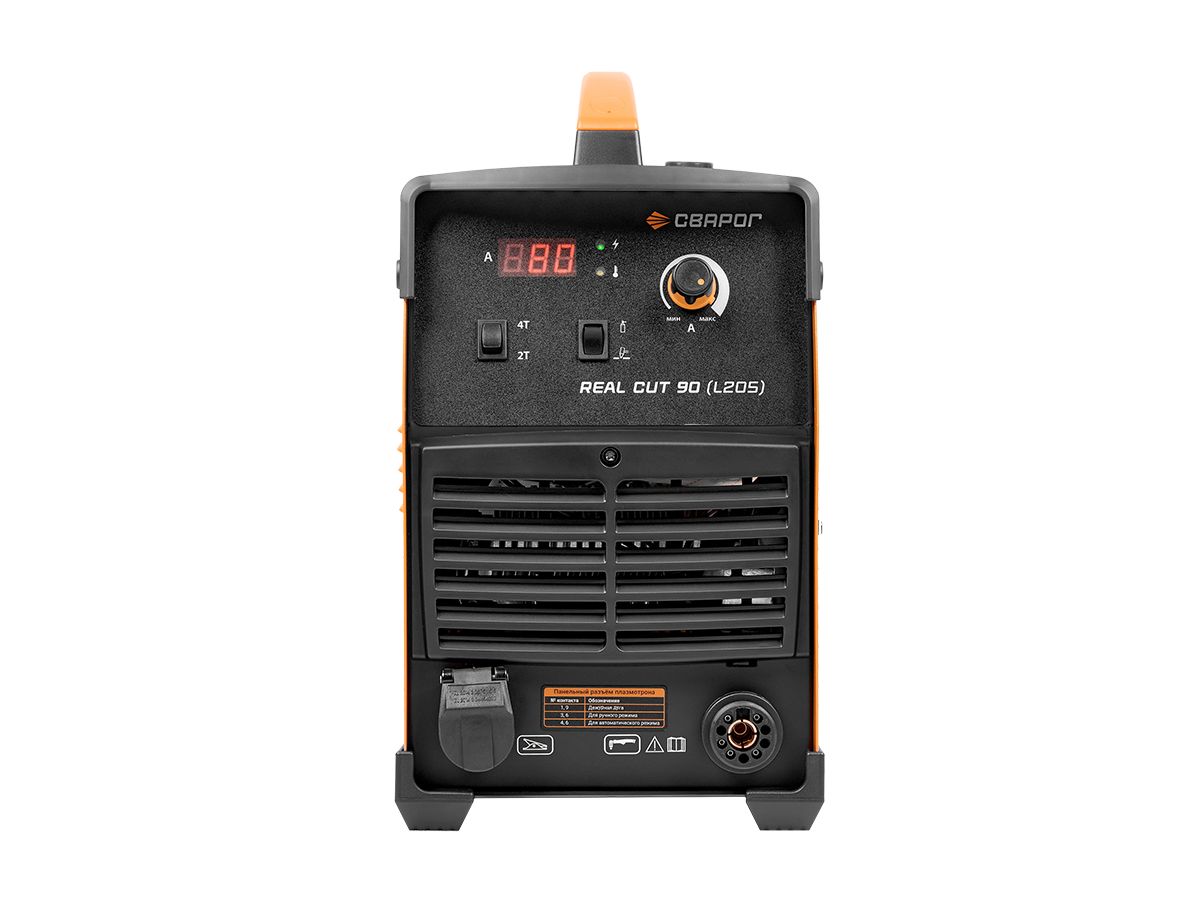

Аппарат REAL CUT 90 (L205) имеет классическую систему управления:

  1. Индикатор тока реза
  2. Индикатор сети
  3. Индикатор перегрева
  4. Регулятор тока реза
  5. Кнопка проверки газа
  6. Кнопка переключения режима 2T/4T

Конструктивные особенности:

  • Интеллектуальная система охлаждения
  • Разъемы для подключения ЧПУ с комплектными ответными разъемами
  • Аппарат оснащен фильтром-регулятором для простой подготовки к работе и точной настройки рабочего давления
  • Давление сжатого воздуха должно быть постоянным и не должно быть ниже 0,5 мПа. При работе на низком давлении сжатого воздуха срок службы плазмотрона сокращается
  • Повышенная пылезащищенность благодаря раздельному исполнению силовой части и плат управления. Силовая часть помещена в стальной короб, который защищает силовую часть от попадания мелкодисперсной пыли и грязи
  • Плата осциллятора отделена стальным защитным экраном, что исключает действие высоковольтных помех на электронику аппарата
  • Защищенная конструкция подключения разъема клеммы заземления

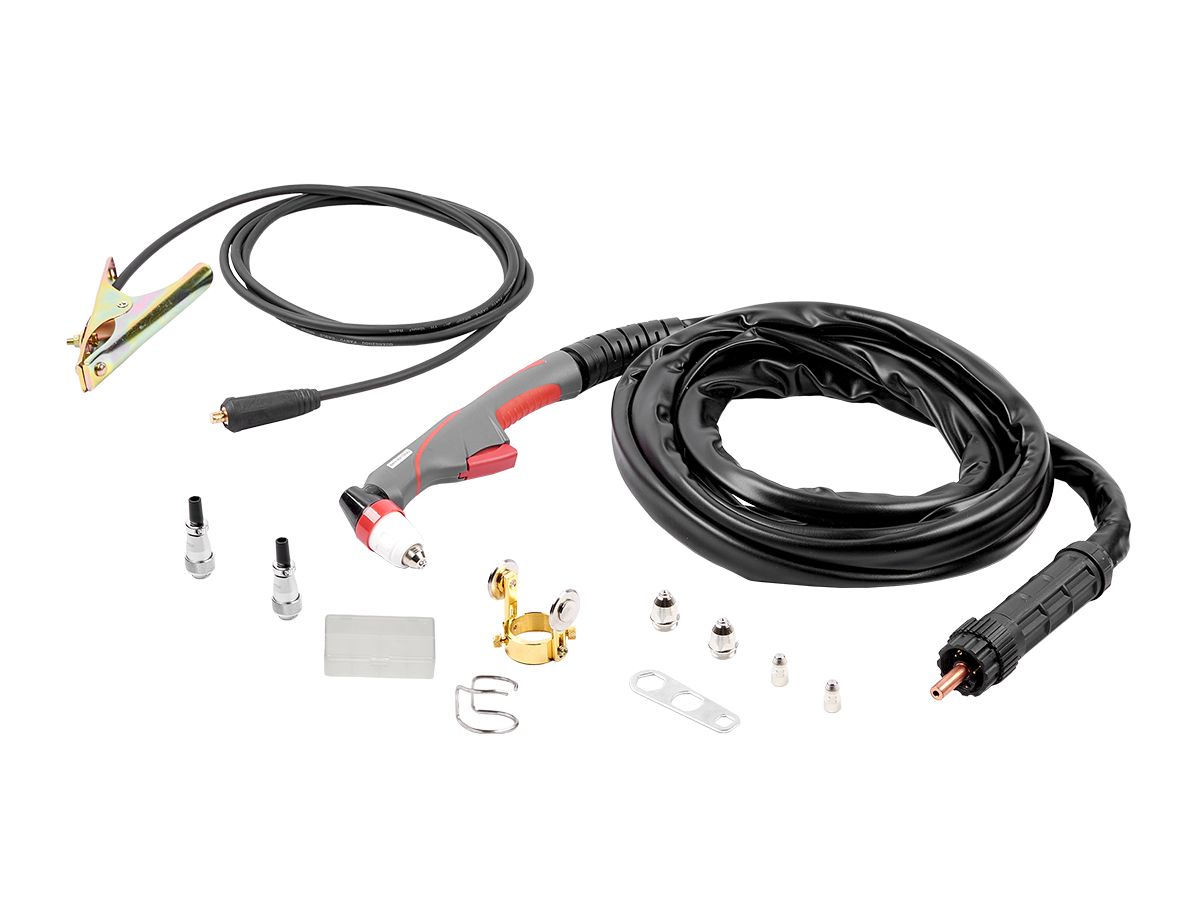

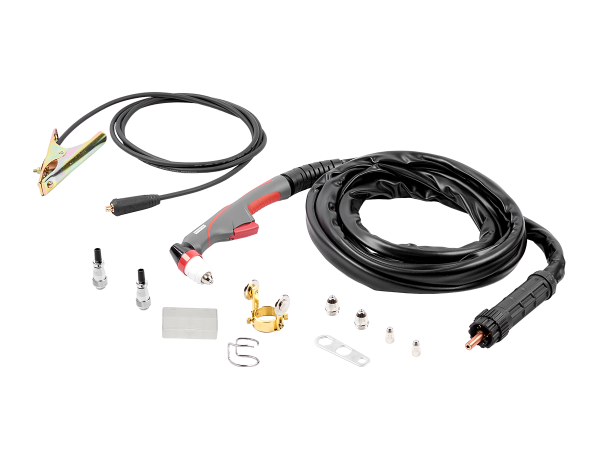

Комплект поставки:

  • Плазменный резак P80 в сборе, 5 м— 1 шт.
  • Клемма заземления в сборе 200 А, 2,5 м— 1 шт.
  • Комплект ЗИП— 1 шт.
  • Паспорт и Руководство по эксплуатации— 1 шт.

Режимы резки

Характеристика Значение
Режим резки CUT  Да

Режимы работы горелки

Характеристика Значение
Режим работы 2Т/4Т  Да

Технические характеристики

Характеристика Значение
Напряжение питающей сети  380 В
Рабочий диапазон сетевого напряжения  320–430 В
Частота питающей сети  50 Гц
Количество фаз  3 фазы
Потребляемый ток  22 А
Потребляемая мощность  15 кВА
Ток реза  20–80 А
Ток реза при ПН, 100%  65 А
ПН (40°C)  60 %
Рабочее напряжение 88–112 В
Способ возбуждения дуги CUT  Высокочастотный
Скорость подачи сжатого воздуха  250 л/мин
Номинальное давление компрессора  0.5 Мпа
Напряжение холостого хода  310 В
Максимальная толщина разрезаемого металла  30 мм

Дополнительные функции CUT

Характеристика Значение
Регулировка давления  Да
Проверка давления рабочей дуги  Да
Дежурная дуга плазмотрона  Да

Конструктивные решения

Характеристика Значение
Тип изготовления  Комбинированный
Тип транзисторов  IGBT транзисторы
Тип управления  Аналоговое
Цифровая индикация параметров резки  Индикатор
Подключение к станкам ЧПУ  Да
Интеллектуальная система охлаждения аппарата  Да
Встроенный фильтр регулятор с манометром  Да

Базовые характеристики

Характеристика Значение
Коэффициент мощности  0.7
КПД  85 %
Класс изоляции  F
Степень защиты  IP 21S
Температура эксплуатации  0 …+40 °C
Габаритные размеры 540× 250 ×380 мм
Вес 17.5 кг

Панельные соединения

Характеристика Значение
Разъем плазмотрона  Ц.а.
Разъем управления для ЧПУ  2 Pin/4 Pin
Разъем клеммы заземления  ОКС 10–25
Подключение сжатого воздуха  Штуцер ⌀9 мм
