PRO CUT 60 NHF (L206A)

Описание

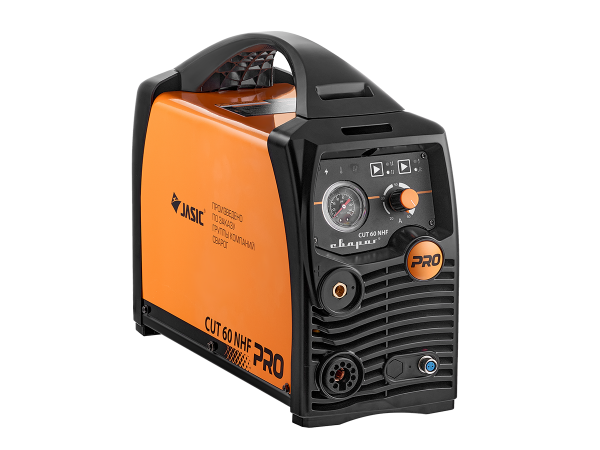

PRO CUT 60 NHF (L2060A)— инверторный аппарат предназначен для воздушно-плазменной резки и раскроя металла.

Отличительными особенностями аппарата являются:

• Пневматический поджиг дуги
• Проверка давления газа
• Режим работы 2Т и 4Т
• Встроенный фильтр-регулятор и встроенный манометр на передней панели
• Центральный адаптер
• Безопасное подключение плазмотрона через центральный адаптер
• Разъем ДУ

PRO CUT 60 NHF (L2060A) работает от однофазной питающей сети 220 В

• Инверторный аппарат для воздушно-плазменной резки PRO CUT 60 NHF (L2060A) позволяет проводить быструю резку любых токопроводящих материалов: нержавеющей и оцинкованной стали, алюминия, меди, латуни и т.д.
• PRO CUT 60 NHF работает от питающей сети 220В и позволяет проводить резку металла толщиной до 20 мм с потребляемым током 23 А. Благодаря использованию современных компонентов и схемотехнических решений аппарат стабильно работает и при сети 110В, что крайне удобно при питании от просаженной бытовой сети
• Поджиг дуги NHF (пневматический) дает отличное качество реза, позволяет предварительно не очищать заготовку, даже если она покрыта слоем краски или ржавчины. Это удобно для осуществления ремонтных работ в автомастерских, пищевой промышленности,  гаражных хозяйствах

REAL CUT 100 NHF (L22101) имеет классическую систему управления:

1. Индикатор сети. Загорается, когда аппарат включен
2. Индикатор перегрева. Загорается, когда аппарат перегрелся
3. Индикатор неисправности
4. Кнопка переключения режима 2T и 4T
5. Кнопка проверки газа, используется для установки рабочего давления газа
6. Регулятор тока реза
7. Индикатор давления газа

Высокая производительность и удобство в эксплуатации

• Модель оснащена функцией проверки газа и встроенным фильтром-регулятором для простой подготовки к работе и точной настройки рабочего давления. Наличие центрального адаптера обеспечивает комфортную эксплуатацию и легкий подбор плазматрона

• К аппарату воздушно-плазменной резки можно подключать простые средства автоматизации, такие как самодвижущиеся каретки, машины для резки труб и простые ЧПУ без собственного контроллера
• Поджиг дуги NHF (пневматический) совместим с работой оборудования, которое восприимчиво к высоковольтным/высокочастотным помехам

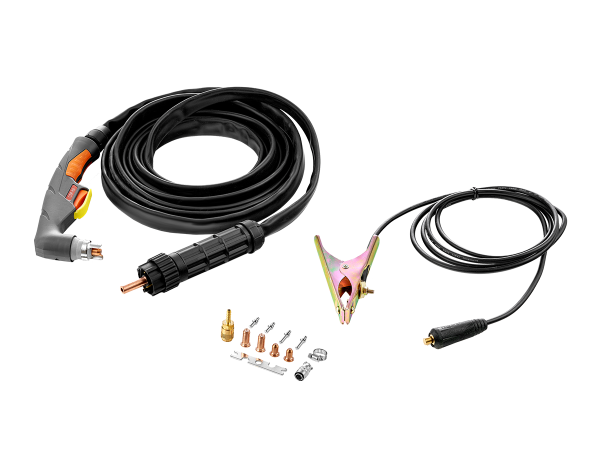

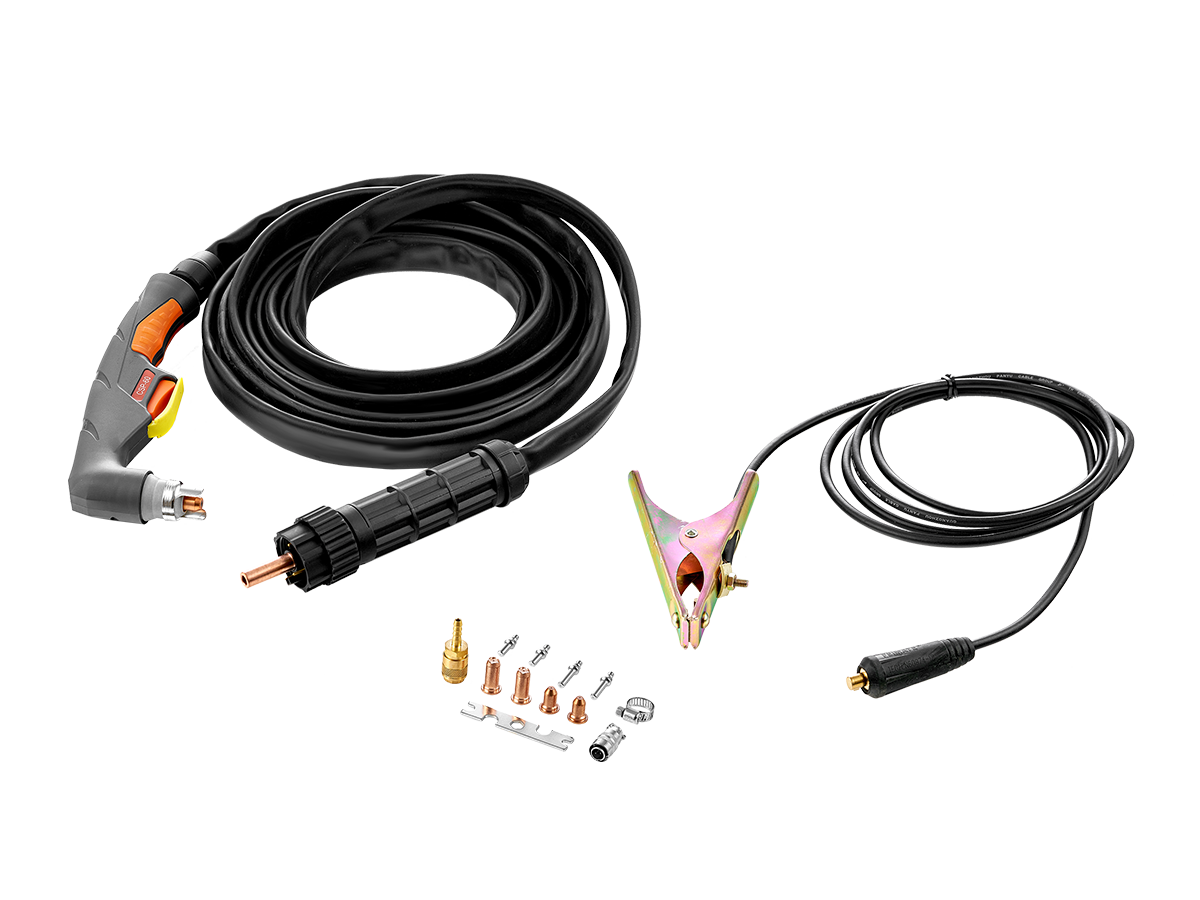

Комплект поставки:

• Плазменный резак TECH CSP 60, 6 м— 1 шт.
• Клемма заземления в сборе с кабелем 3 м— 1 шт.
• Комплект ЗИП— 1 шт.
• Разъем 5-pin— 1 шт.
• Паспорт и Руководство по эксплуатации— 1 шт.

Режимы резки

Характеристика	Значение
Режим резки CUT	Да

Режимы работы горелки

Характеристика	Значение
Режим работы 2Т/4Т	Да

Технические характеристики

Характеристика	Значение
Напряжение питающей сети	220 В
Рабочий диапазон сетевого напряжения	110–270 В
Частота питающей сети	50/60 Гц
Количество фаз	1 фаза
Потребляемый ток	23 А
Потребляемая мощность	5.1 кВА
Ток реза	20–60 А
Ток реза при ПН, 100%	45 А
ПН (40°C)	60 %
Рабочее напряжение	88–104 В
Способ возбуждения дуги CUT	Пневмоподжиг
Скорость подачи сжатого воздуха	100 л/мин
Номинальное давление компрессора	0.4 Мпа
Максимальная толщина разрезаемого металла	20 мм

Дополнительные функции CUT

Характеристика	Значение
Регулировка давления	Да
Проверка давления рабочей дуги	Да
Дежурная дуга плазмотрона	Да

Конструктивные решения

Характеристика	Значение
Тип изготовления	Комбинированный
Тип транзисторов	IGBT транзисторы
Тип управления	Аналоговое
Подключение ДУ	Пульт
Подключение к станкам ЧПУ	Да
Встроенный фильтр регулятор с манометром	Да

Базовые характеристики

Характеристика	Значение
Коэффициент мощности	0.99
КПД	85 %
Класс изоляции	F
Степень защиты	IP 21S
Температура эксплуатации	0 …+40 °C
Габаритные размеры	430 ×160 ×330  мм
Вес	9.9 кг

Панельные соединения

Характеристика	Значение
Разъем плазмотрона	Ц.а.
Разъем управления для ЧПУ	5 Pin
Разъем клеммы заземления	ОКС 10–25
Подключение сжатого воздуха	Б.р.
