Описание

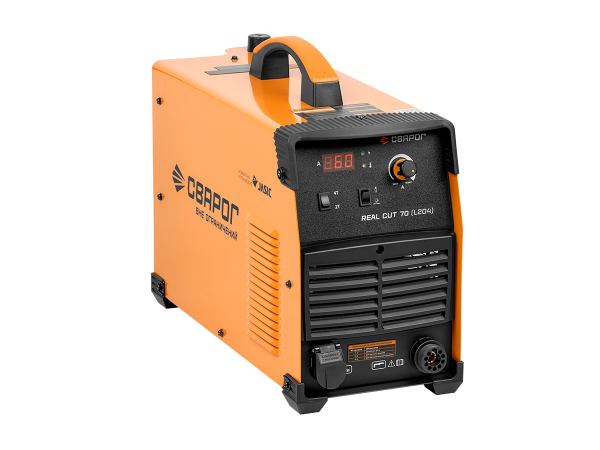

REAL CUT 70 (L204)— инверторный аппарат для воздушно-плазменной резки и раскроя металла толщиной до 20 мм.
Отличительными особенностями аппарата являются:
- Режим реза 2Т и 4Т
- Толщина реза до 20 мм
- Проверка давления газа для установки рабочего давления
- Высокочастотный поджиг дуги (HF)
REAL CUT 70 (L204) работает от питающей сети 380 В
- Аппарат для плазменной резки позволяет проводить быструю резку любых токопроводящих материалов: нержавеющей и оцинкованной стали, алюминия, меди, латуни и т.д.
- Оснащен функцией проверки газа и встроенным фильтром-регулятором для простой подготовки к работе и точной настройки рабочего давления. Наличие центрального адаптера обеспечивает комфортную эксплуатацию и легкий подбор плазматрона

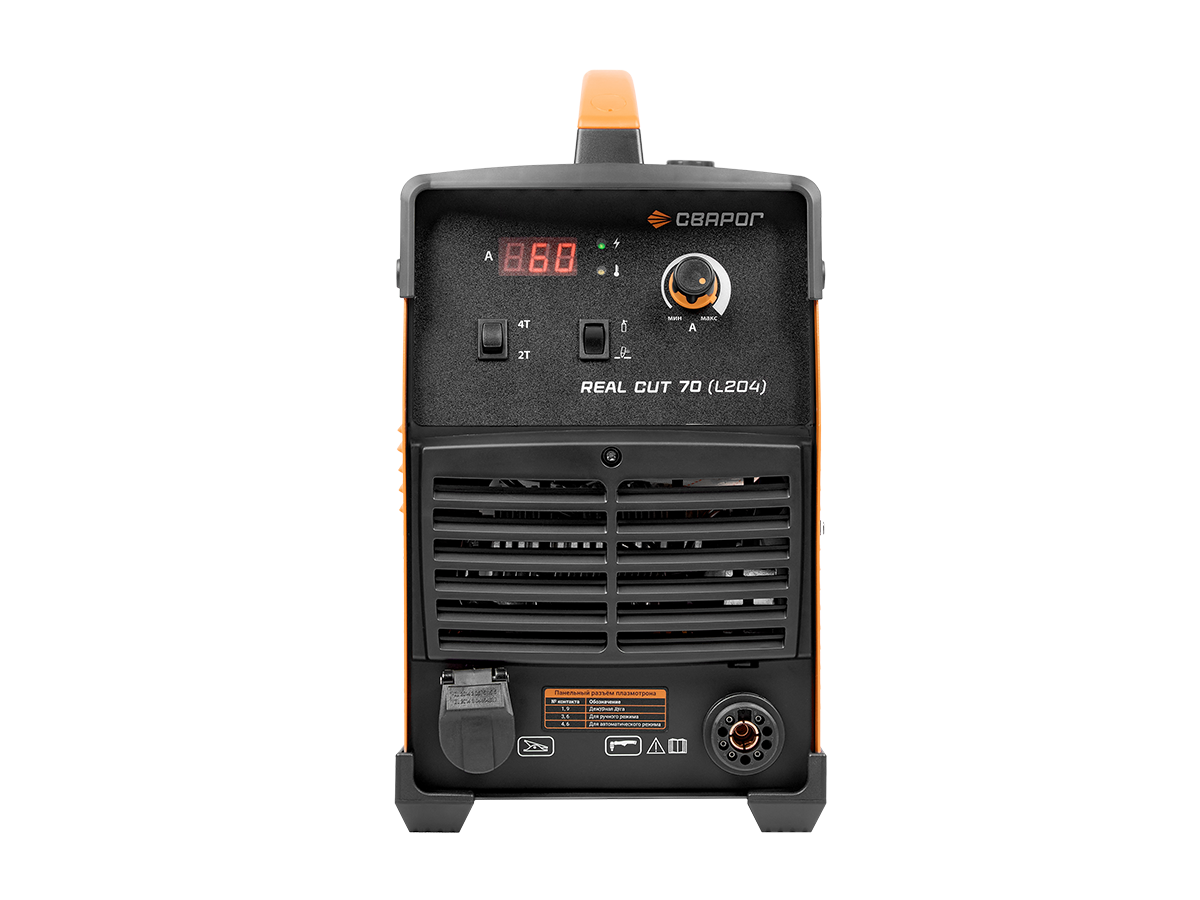

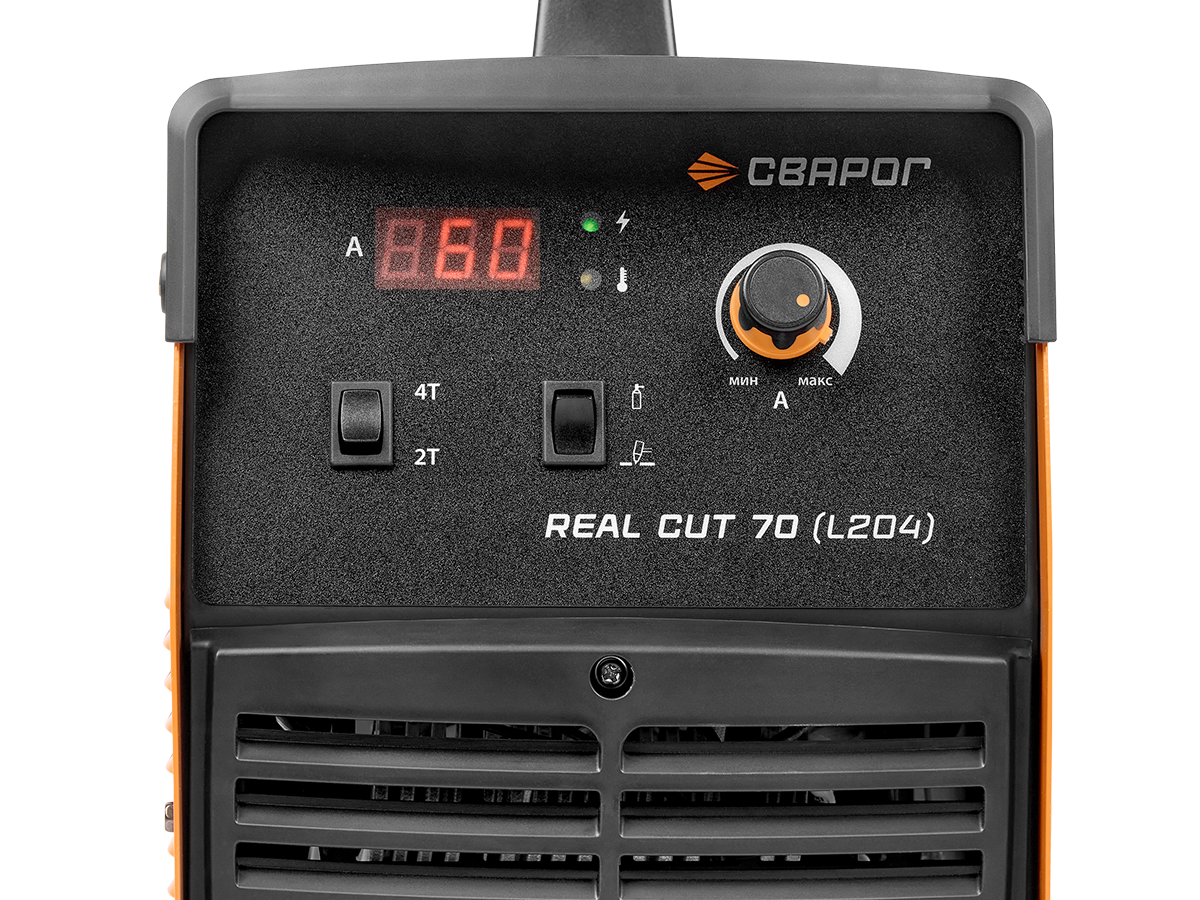

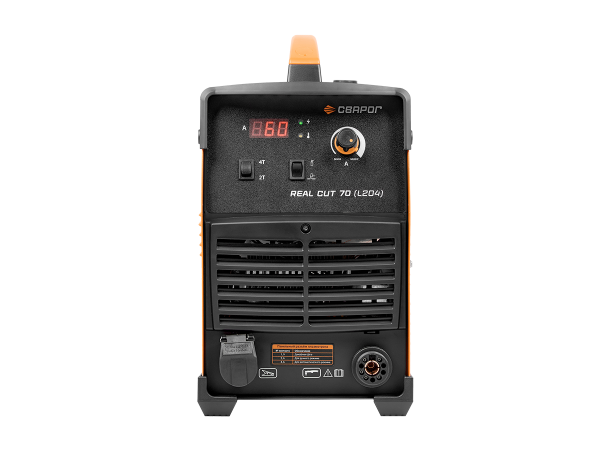

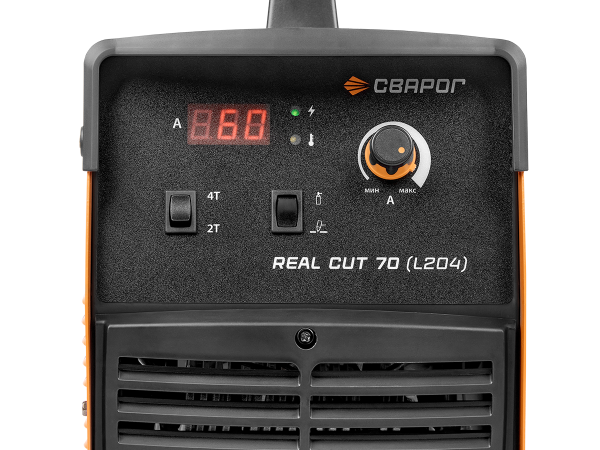

Аппарат REAL CUT 70 (L204) имеет классическую систему управления:
- Индикатор тока реза
- Индикатор сети
- Индикатор перегрева
- Регулятор тока реза
- Кнопка проверки газа
- Кнопка переключения режима 2T/4T
Конструктивные особенности:
- Интеллектуальная система охлаждения

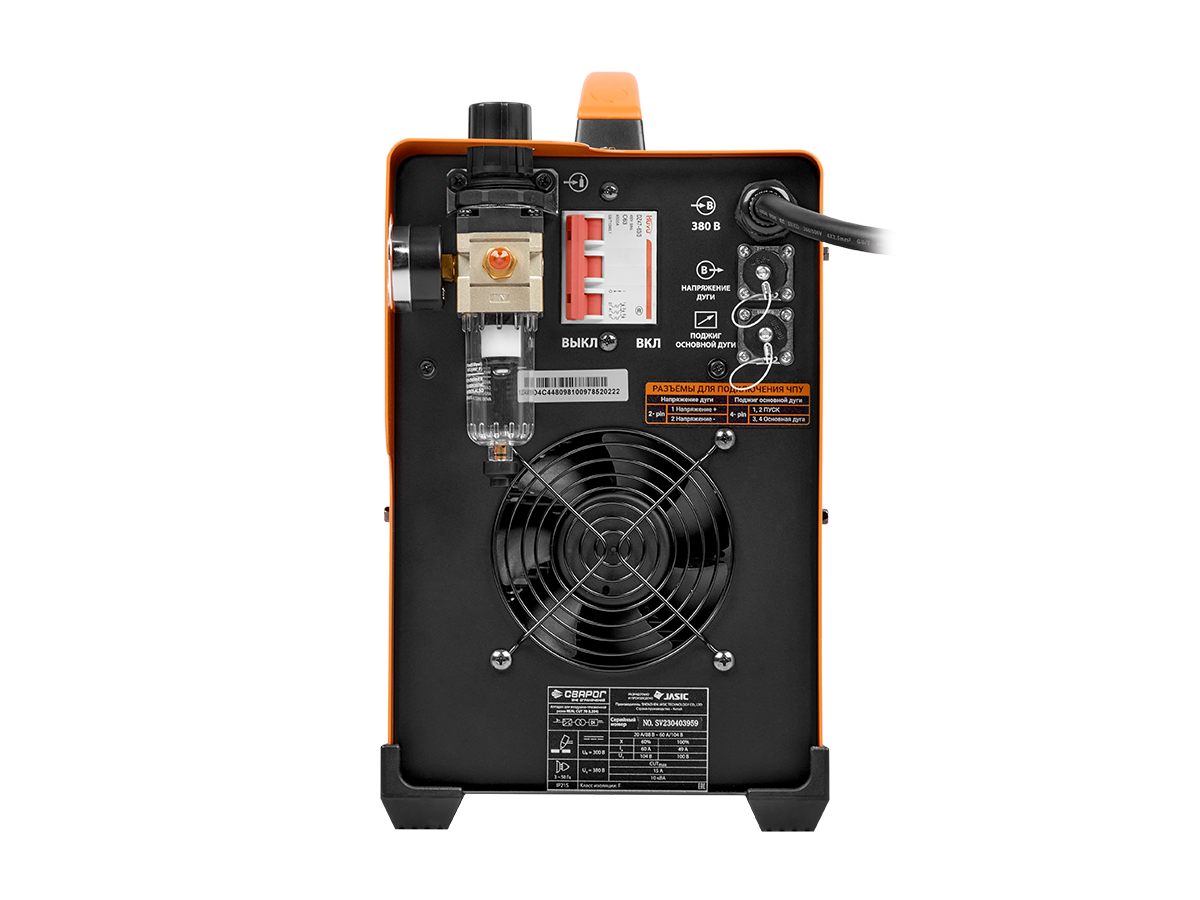

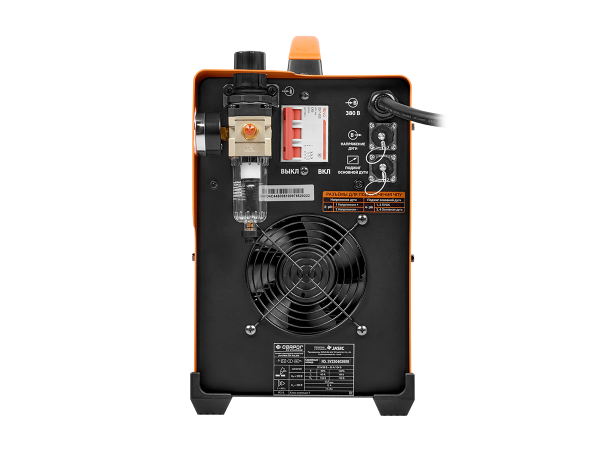

- Разъемы для подключения ЧПУ с комплектными ответными разъемами
- Аппарат оснащен фильтром-регулятором для простой подготовки к работе и точной настройки рабочего давления
- Давление сжатого воздуха должно быть постоянным и не должно быть ниже 0,5 мПа. При работе на низком давлении сжатого воздуха срок службы плазмотрона сокращается
- Повышенная пылезащищенность благодаря раздельному исполнению силовой части и плат управления. Силовая часть помещена в стальной короб, который защищает силовую часть от попадания мелкодисперсной пыли и грязи
Плата осциллятора отделена стальным защитным экраном, что исключает действие высоковольтных помех на электронику аппарата - Защищенная конструкция подключения разъема клеммы заземления

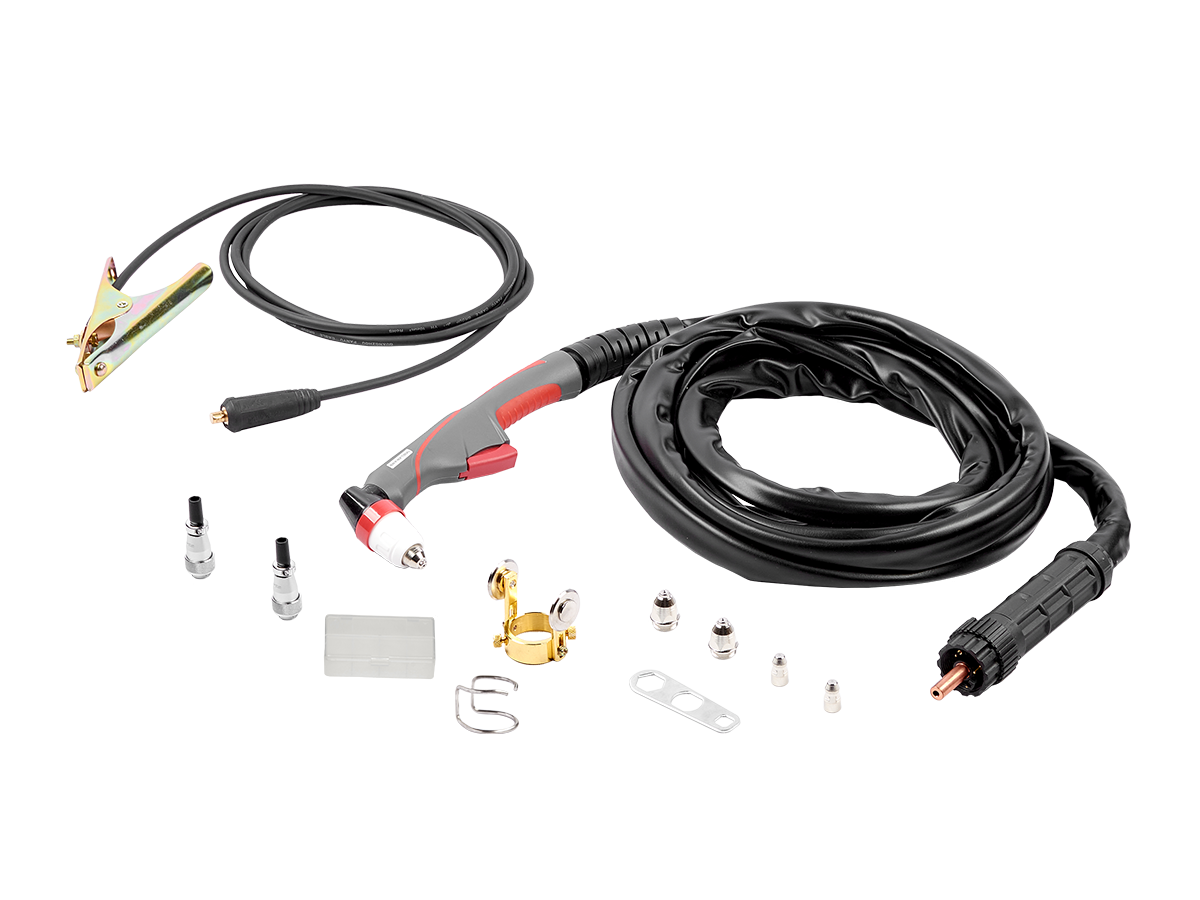

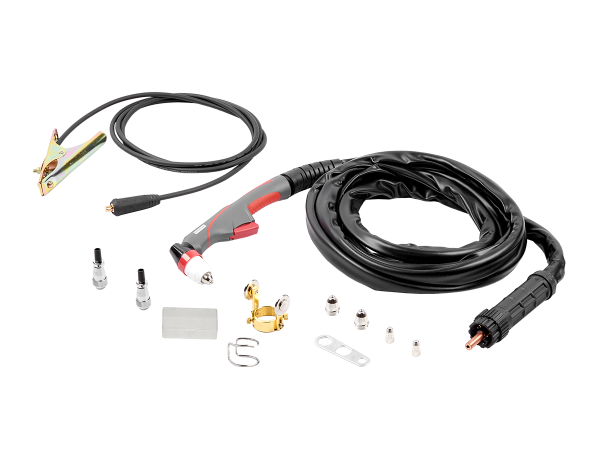

Комплект поставки:
- Плазменный резак P80 в сборе, 5 м— 1 шт. .
- Клемма заземления в сборе 200 А, 2,5 м— 1 шт. .
- Комплект ЗИП— 1 шт.
- Паспорт и Руководство по эксплуатации— 1 шт.
Режимы резки
| Характеристика | Значение |
|---|---|
| Режим резки CUT | Да |
Режимы работы горелки
| Характеристика | Значение |
|---|---|
| Режим работы 2Т/4Т | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 380 В |
| Рабочий диапазон сетевого напряжения | 320–430 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 3 фазы |
| Потребляемый ток | 15 А |
| Потребляемая мощность | 10 кВА |
| Ток реза | 20–60 А |
| Ток реза при ПН, 100% | 49 А |
| ПН (40°C) | 60 % |
| Рабочее напряжение | 88–104 В |
| Способ возбуждения дуги CUT | Высокочастотный |
| Скорость подачи сжатого воздуха | 200 л/мин |
| Номинальное давление компрессора | 0.5 Мпа |
| Напряжение холостого хода | 310 В |
| Максимальная толщина разрезаемого металла | 20 мм |
Дополнительные функции CUT
| Характеристика | Значение |
|---|---|
| Регулировка давления | Да |
| Проверка давления рабочей дуги | Да |
| Дежурная дуга плазмотрона | Да |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | Комбинированный |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Аналоговое |
| Цифровая индикация параметров резки | Индикатор |
| Подключение к станкам ЧПУ | Да |
| Интеллектуальная система охлаждения аппарата | Да |
| Встроенный фильтр регулятор с манометром | Да |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Коэффициент мощности | 0.7 |
| КПД | 85 % |
| Класс изоляции | F |
| Степень защиты | IP 21S |
| Температура эксплуатации | 0 …+40 °C |
| Габаритные размеры | 540×250×380 мм |
| Вес | 17 кг |
Панельные соединения
| Характеристика | Значение |
|---|---|
| Разъем плазмотрона | Ц.а. |
| Разъем управления для ЧПУ | 2 Pin/4 Pin |
| Разъем клеммы заземления | ОКС 10–25 |
| Подключение сжатого воздуха | Штуцер ⌀9 мм |
