Описание

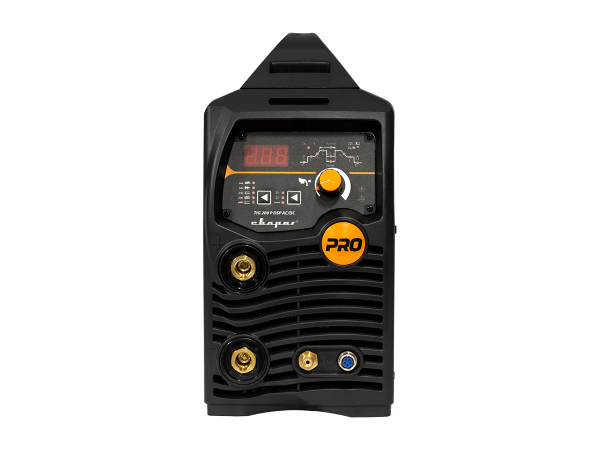

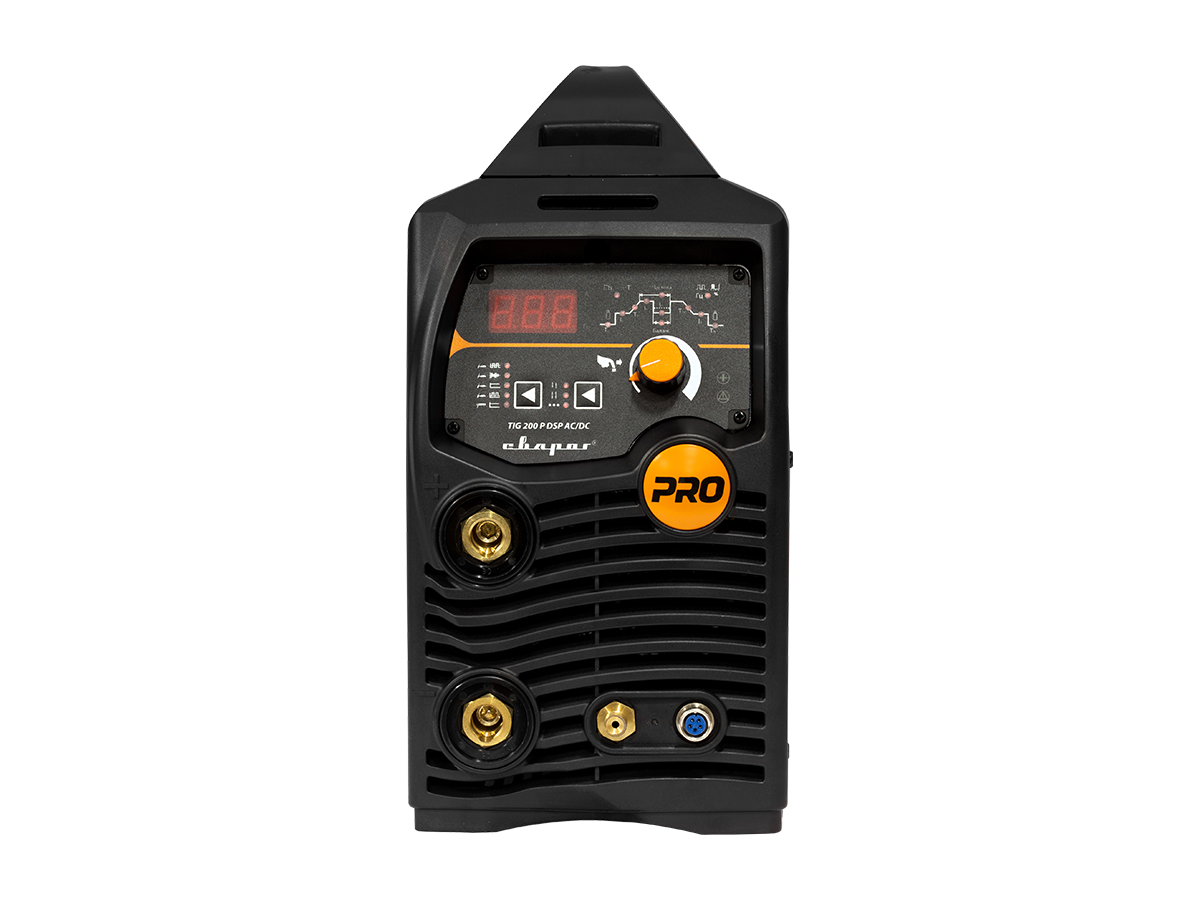

PRO TIG 200 P DSP AC/DC (E201)— инверторный сварочный аппарат для профессиональной аргонодуговой сварки (TIG) постоянным и переменным током и для ручной дуговой сварки (MMA).
Отличительными особенностями аппарата являются:
- Расширенные настройки процесса сварки
- Сварка постоянным током
- Импульсная и точечная сварка
- 2Т и 4Т режимы сварки
- Регулировка времени спада сварочного тока
- Регулируемое время продувки газом после сварки
- Режим сварки ММА с регулируемым форсажем дуги и функцией Antistick
PRO TIG 200 P DSP работает от однофазной питающей сети 220 В
- Аппарат адаптирован к российским условиям и обеспечивает устойчивую работу в широком диапазоне напряжения сети
- Инвертор может работать от автономных электростанций, генераторов, необорудованных цифровыми инверторами. Подключение возможно через удлинитель большой длины, с правильно подобранным сечением кабеля— чтобы исключить потерю мощности
- Благодаря разъему ОКС 35-50 мм силовые выходы при работе не нагреваются

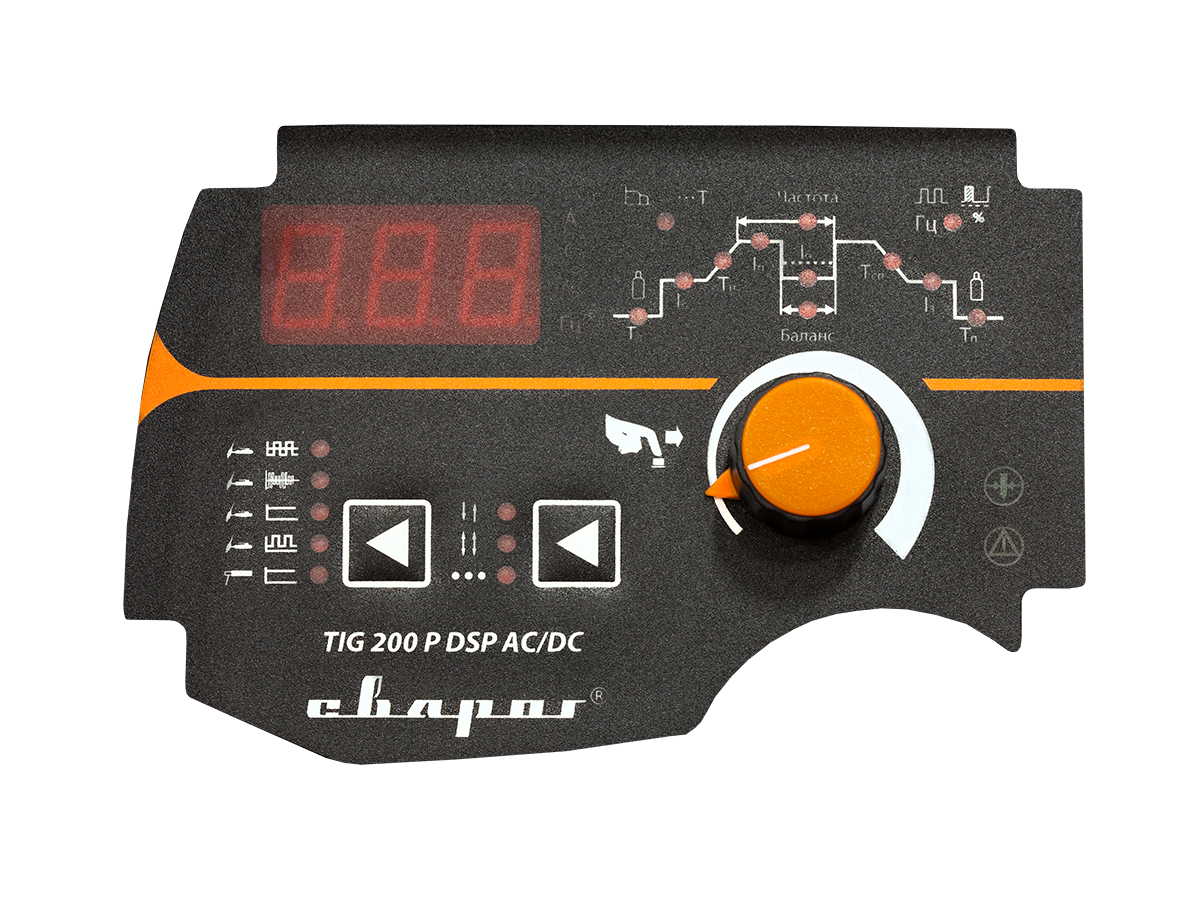

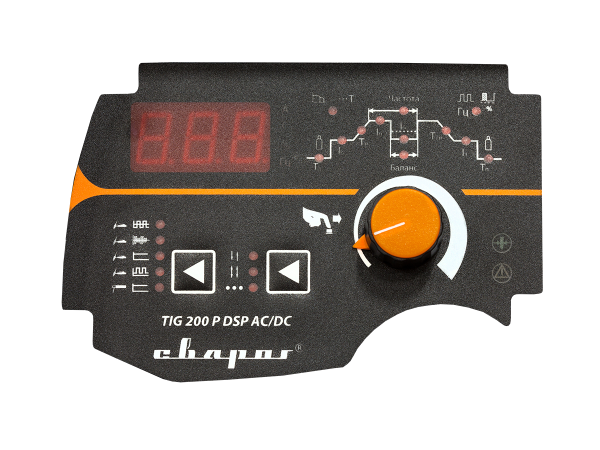

Аппарат PRO TIG 200 P DSP имеет удобную систему управления:
- Регулятор всех параметров, для выбора необходимо нажать на него
- Сигнальная лампа, оповещает если выбран не правильный режим сварки
- Выбор диаметра электрода
- Настройка импульсного режима
- Настройка параметров сварки
- Регулировка: Форсаж дуги 0-40 А для ММА; Время сварки: 0,5-10с для SPOT
- Дисплей отображения параметров сварки
- Кнопка выбора режимов сварки
- Кнопка выбора режимов работы горелки: 2Т, 4Т, SPOT
Бесперебойная устойчивая работ при температуре 40°
Аппарат оснащен интеллектуальной системой охлаждения и мощным вентилятором, создающим поток воздуха более 10 м/с. Интеллектуальная система охлаждения снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума. Особенно эта функция понравится в тех случаях, где работы производятся в небольших помещениях, или присутствуют металлические стены, шум вентилятора не будет отвлекать от работы
Компактный аппарат весом 6.2 кг

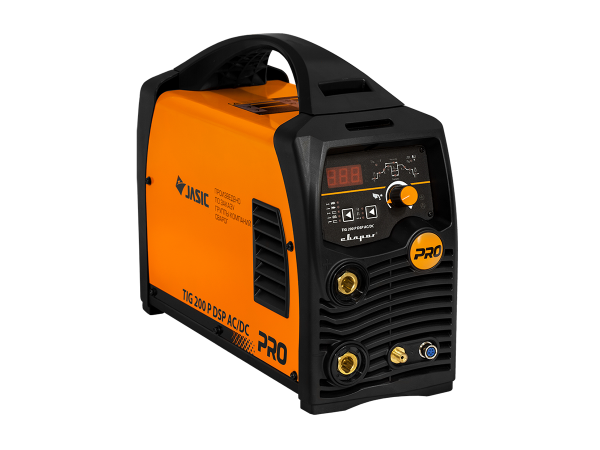

- PRO TIG 200 P DSP – это легкий, надежный, долговечный и ударопрочный инструмент для сварочных мастерских и работы на объектах.
- Аппарат имеет компактные размеры, прочный металлический корпус и удобную ручку для переноски. При необходимости можно прикрепить плечевой ремень

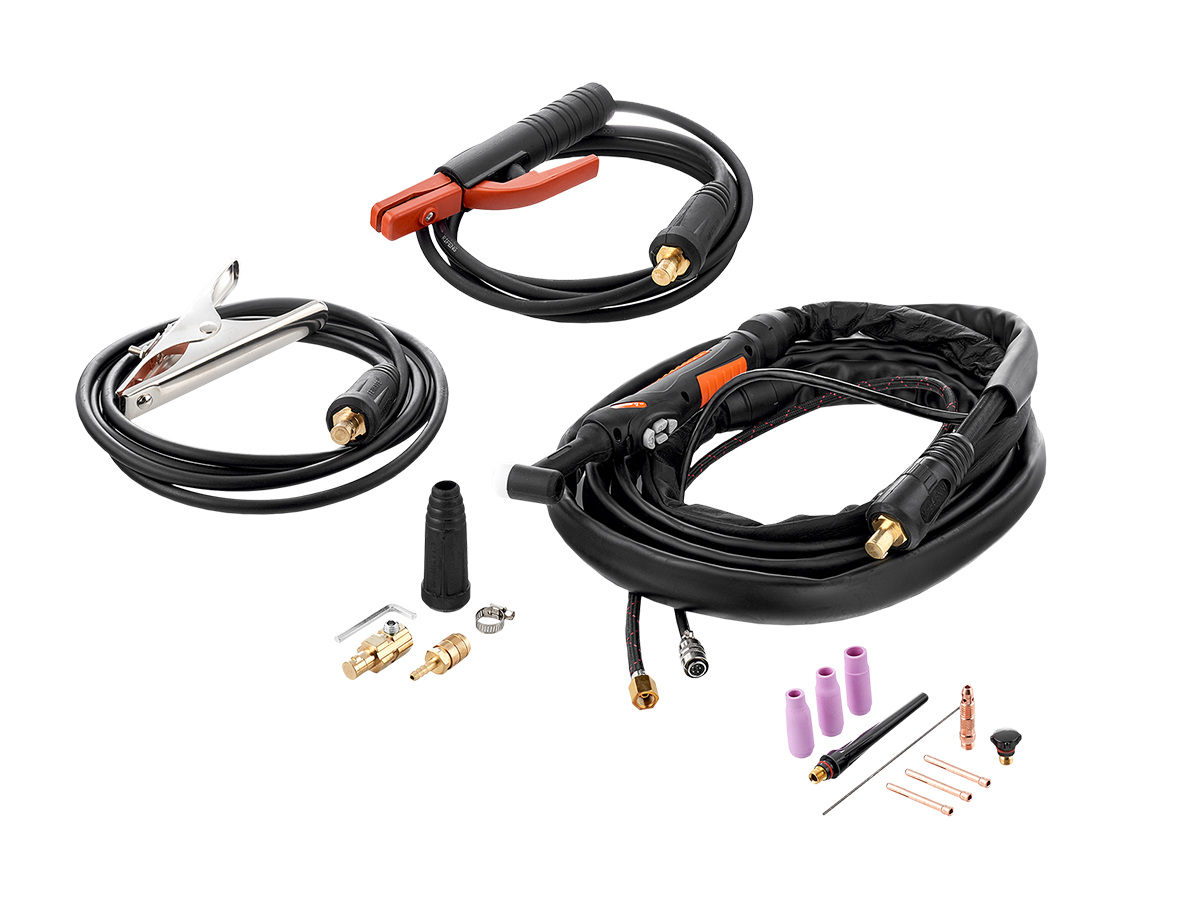

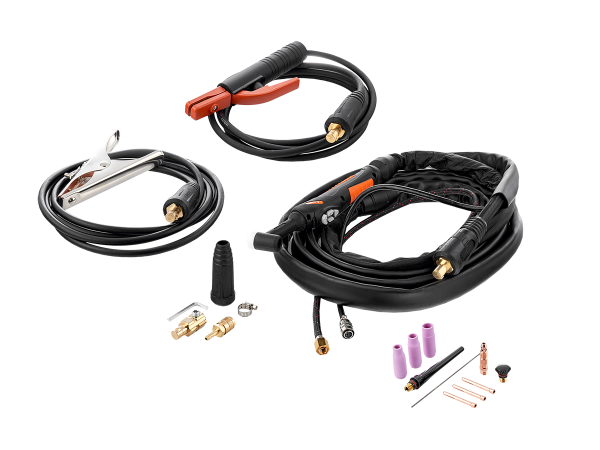

Комплект поставки:
- Горелка в сборе TECH TS 26, 4 м— 1 шт
- Клемма заземления в сборе 200 А, 3 м— 1 шт
- Электрододержатель в сборе 200 А, 3 м— 1 шт
- Комплект ЗИП— 1 шт
- Паспорт и Руководство по эксплуатации— 1 шт
Режимы сварки
| Характеристика | Значение |
|---|---|
| Режим сварки TIG DC | Да |
| Режим сварки TIG AC/DC | Да |
| Режим сварки TIG DC Pulse | Да |
| Режим сварки TIG AC/DC Pulse | Да |
| Режим сварки MMA DC | Да |
Режимы работы горелки
| Характеристика | Значение |
|---|---|
| Режим работы 2T/4T | Да |
| Режим сварки SPOT | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 220 В |
| Рабочий диапазон сетевого напряжения | 185–250 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 1 фаза |
| Потребляемый ток | 34 А |
| Потребляемая мощность TIG | 6.6 кВА |
| Потребляемая мощность MMA | 7.6 кВА |
| Сварочный ток TIG | 5 –200 А |
| Сварочный ток MMA | 10–160 А |
| Рабочее напряжение TIG | 10.2–18.0 В |
| Рабочее напряжение MMA | 20.4 –26.4 В |
| Напряжение холостого хода TIG | 60 В |
| Напряжение холостого хода MMA/ VRD | 60 В |
| ПН (40°C) | 60 % |
| Сварочный ток при ПН, 100%, TIG | 129 А |
| Сварочный ток при ПН, 100%, MMA | 114 А |
| Диаметр электрода TIG | 1.0–3.2 мм |
| Диаметр электрода MMA | 1.5–4.0 мм |
| Способ возбуждения дуги | Высокочастотный/Касанием |
| Память программ сварки | Нет |
Дополнительные функции TIG
| Характеристика | Значение |
|---|---|
| Регулируемое время продувки газом до сварки | 0.1–10 сек |
| Регулируемое время продувки газом после сварки | 0.5–15 сек |
| Регулировка времени нарастания тока | Да |
| Регулировка времени спада тока | Да |
| Регулировка баланса полярности AC | Да |
| Регулируемая частота AC | 20–250 Гц |
| Полная циклограмма TIG сварки | Да |
| Регулируемая частота импульсов | 5–200 Гц |
Дополнительные функции MMA
| Характеристика | Значение |
|---|---|
| Hot Start | Да |
| Регулируемый ARC Force | Да |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | SMT монтаж |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Процессорное цифровое |
| Цифровая индикация параметров сварки | Индикатор |
| Память последнего режима сварки | Да |
| Интеллектуальная система охлаждения аппарата | Да |
| Сброс к заводским настройкам | Да |
| Установка тележки | Да |
| Подключение горелки с управлением | Да |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Коэффициент мощности | 0.73 |
| КПД | 85 % |
| Класс изоляции | B |
| Степень защиты | IP 21S |
| Температура эксплуатации | 0…+40 °C |
| Габаритные размеры | 460 ×160 ×330 мм |
| Вес | 11 кг |
Панельные соединения
| Характеристика | Значение |
|---|---|
| Силовой разъём горелки | ОКС 35–50 |
| Разъем управления горелки | 5 Pin |
| Силовые панельные соединения | ОКС 35–50 |
| Подключение газа к горелке | Гайка М10 |
| Подключение газа, вход | Б.р. |
