Описание

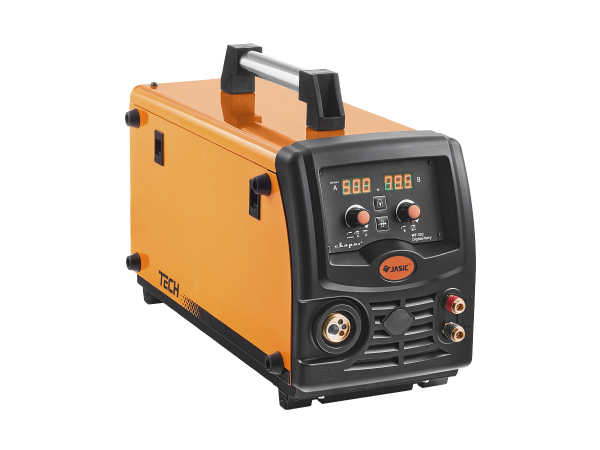

TECH WF—503 DIGITAL NAVY — механизм подачи сварочной проволоки с процессорным цифровым управлением.
Функциональные особенности:
- Процессорное цифровое управление
- Цифровая индикация параметров сварки
- Cохранение настроек сварки в памяти аппарата
- Регуляторы параметров сварки: скорость подачи проволоки, напряжения на дуге
- Регулировка силы тока и коррекции напряжения в синергетическом режиме сварки
- Холостой прогон проволоки
Конструктивные особенности:
- Класс защиты 23S

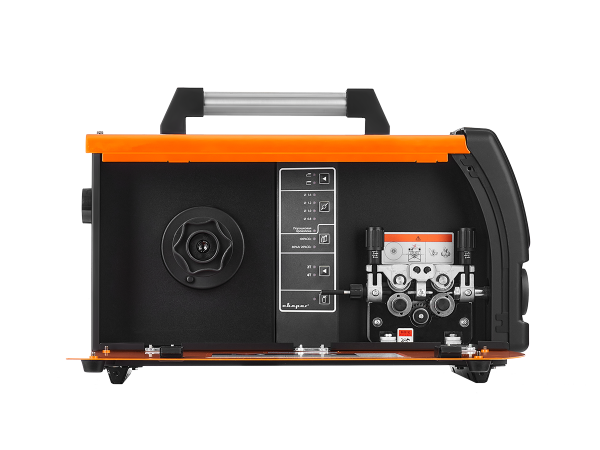

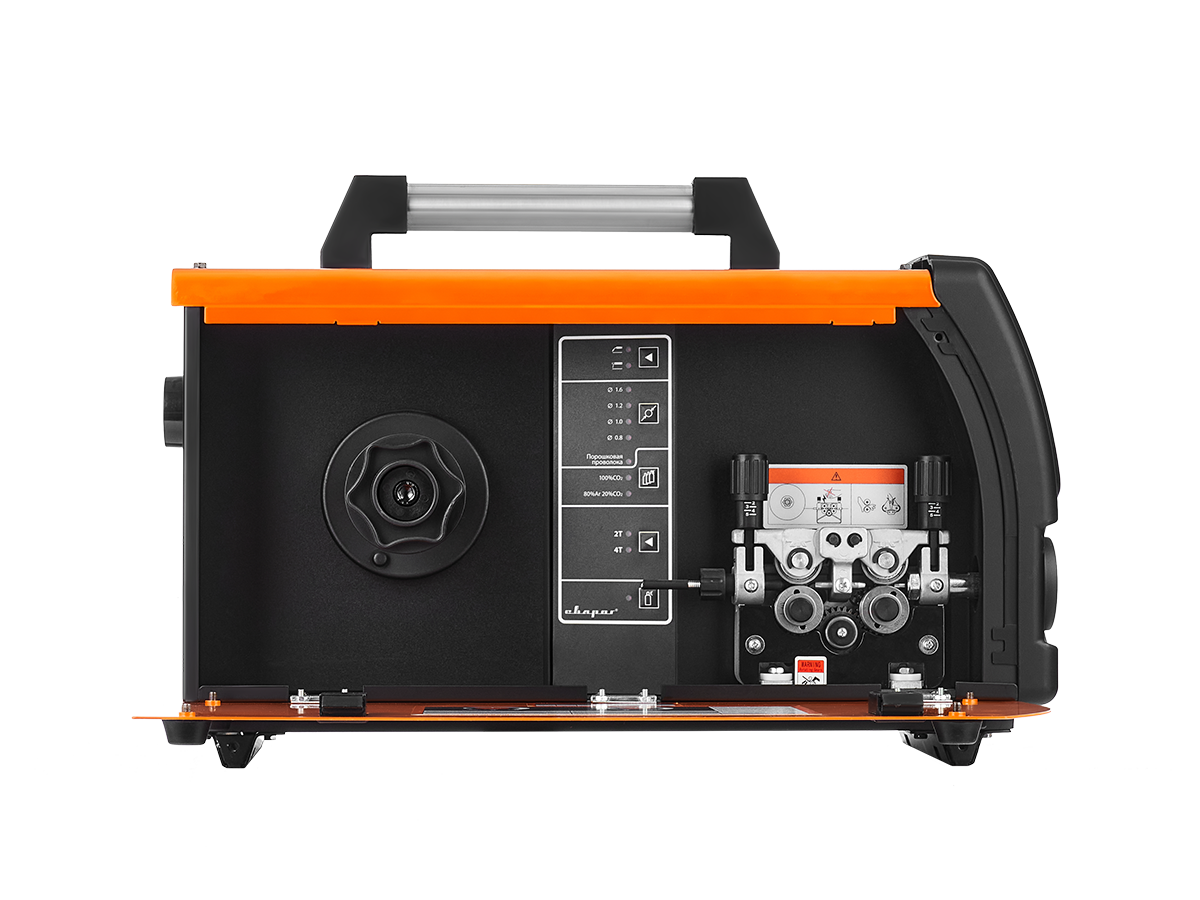

- Стальной 4-х роликовый механизм подачи
- Разъемы для подключения водяного охлаждения сварочной горелки
- Компактные размеры
- 5 комплектов роликов для работы с проволокой (0.8/1.0/1.2/1.6 мм)и ролики для сварки порошковой проволокой (1.2/1.6 мм)

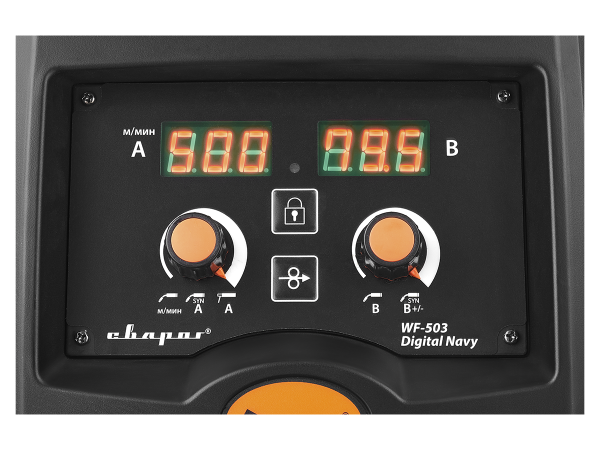

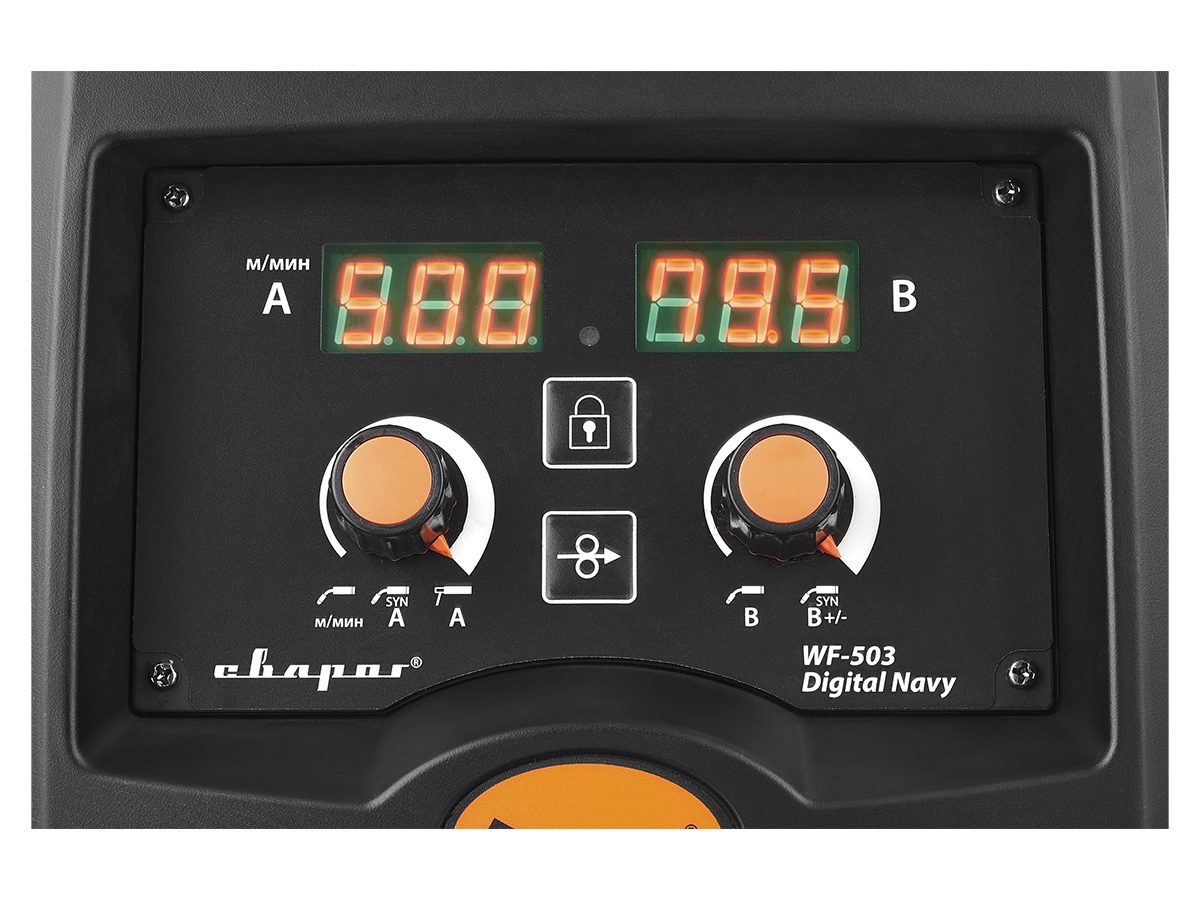

TECH WF—503 DIGITAL NAVY имеет удобную систему управления:
- Индикатор параметров скорости подачи сварочной проволоки
- Кнопка блокировки сварочного аппарата
- Индикатор напряжения и коррекции напряжения на дуге
- Регулятор напряжения и коррекции напряжения на дуге
- Кнопка холостого прогона сварочной проволоки
- Регулятор скорости подачи сварочной проволоки и силы сварочного тока
Трансформаторы питания механизма подачи сварочной проволоки увеличенной мощности, что значительно повышает производительность выполняемых работ
TECH WF—503 DIGITAL NAVY дополнительно можно комплектовать защитным каркасом, который обеспечивает усиленную защиту от повреждений во время работ, проводимых в сложных условиях.

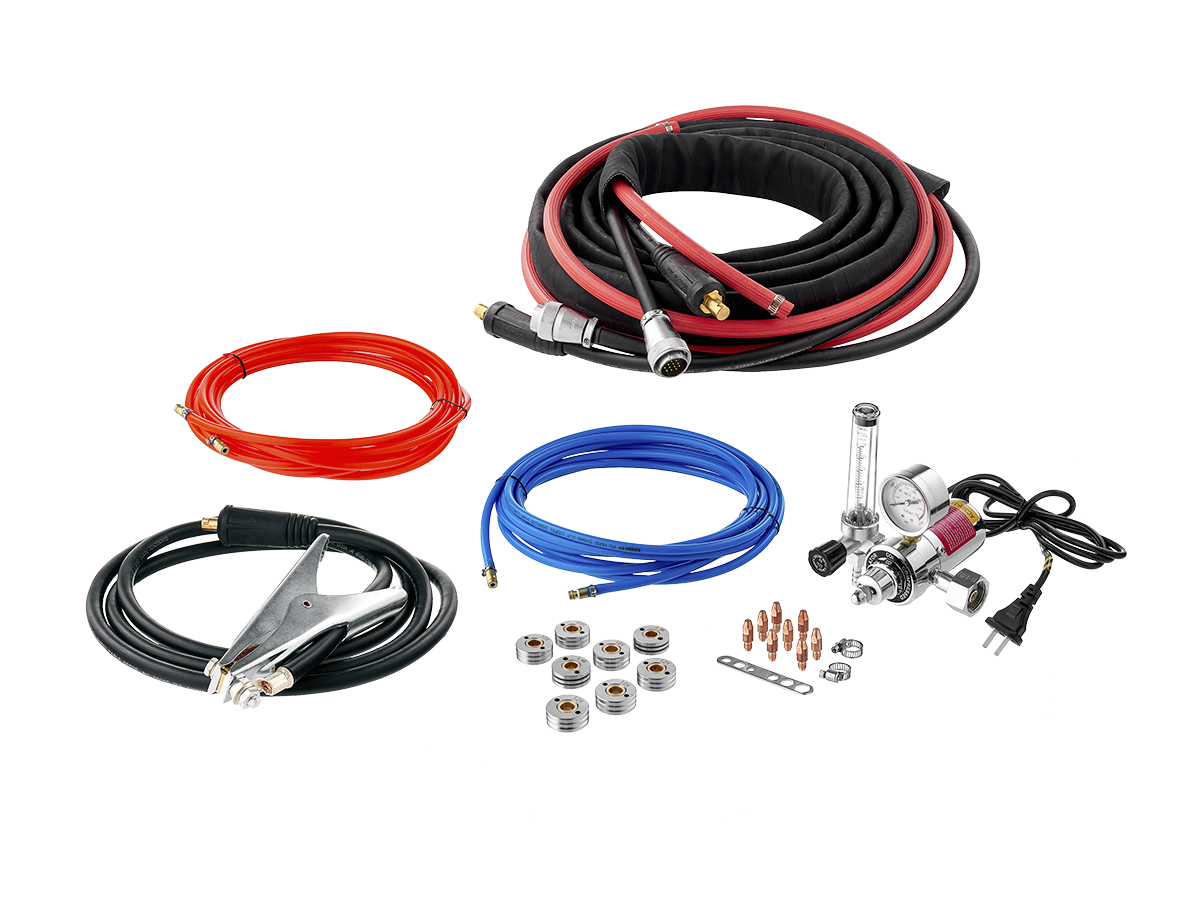

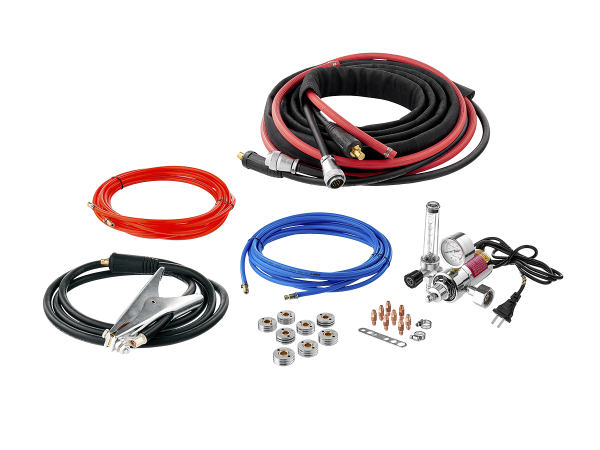

Комплект поставки:
- Комплект подающих роликов— 1 шт.
- Кабель управления подающим устройством, 5 м— 1 шт.
- Кабель подающего устройства, 5 м— 1 шт.
- Газовый рукав, 6.5 м— 1 шт.
- Рукав для охлаждения горелки, 5.6 м— 1 шт.
- Клемма заземления в сборе с кабелем 500 А, 3 м— 1 шт.
- Редуктор СО2 с подогревателем— 1 шт.
- Комплект ЗИП— 1 шт.
- Паспорт и руководство по эксплуатации — 1 шт.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питания | 24 В |
| Рабочее напряжение | Для 500 А16.5—48.0В ; для 350 А15.5—38.0В В |
| Сварочный ток при ПН 60% | 350/500 A |
| Сварочный ток при ПН 100% | 250/380 А |
| Диаметр сварочной проволоки | 0.8 мм/1.0 мм/1.2 мм/1.6 мм/2.0 (порошковая) мм |
| Максимальная масса катушки | 5 кг |
| Скорость подачи проволоки | Для 500 А: 2.0—18.0м/мин; для 350 А: 2.0—18.0м/мин м/мин |
| Количество роликов | 4 шт. |
| Параметры ролика | 30–14/ ширина 12 |
Дополнительные функции
| Характеристика | Значение |
|---|---|
| Блокировка источника питания | Да |
| Поддержка памяти сохранения настроек сварки | Да |
| Поддержка электрододержателя MMA | Да |
| Тестовая продувка газа | Да |
| Выбор режима горелки 2Т/4Т | Да |
| Выбор режима MIG/MMA: | |
| TECH WF—503 DIGITAL NAVY | Да |
| Изменение синергетических настроек для MIG | Да |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип управления | Процессорное цифровое |
| Цифровая индикация параметров сварки | Индикатор |
| Установка защитного каркаса | Да |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Класс изоляции | F |
| Степень защиты | IP 23S |
| Габариты | 550×260×360мм |
| Вес | 15 кг |
Панельные соединения
| Характеристика | Значение |
|---|---|
| Силовые панельные соединения | ОКС 35–50 |
| Разъём управления панельный | 12 Pin |
| Подключение сварочной горелки | Евроадаптер |
| Подключение жидкостного охлаждения горелки | Б.р. |
| Подключение газа, вход | Штуцер ⌀ 9 |
