Описание

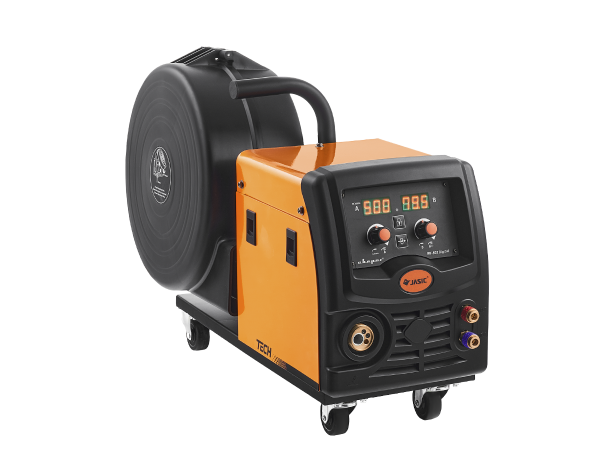

TECH WF—502 DIGITAL — механизм подачи сварочной проволоки с процессорным цифровым управлением для комплектации интеллектуальной промышленной системы TECH МIG DIGITAL.
Функциональные особенности:
- Процессорное цифровое управление
- Цифровая индикация параметров сварки
- Cохранение настроек сварки в памяти аппарата
- Регуляторы параметров сварки: скорость подачи проволоки, напряжения на дуге
- Регулировка силы тока и коррекции напряжения в синергетическом режиме сварки
- Холостой прогон проволоки
Конструктивные особенности:
- Класс защиты 23S

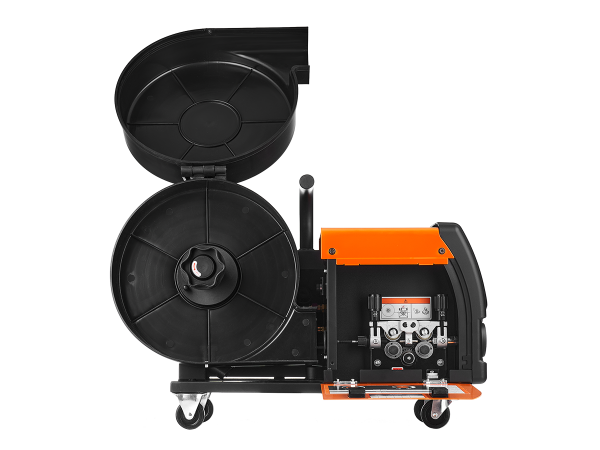

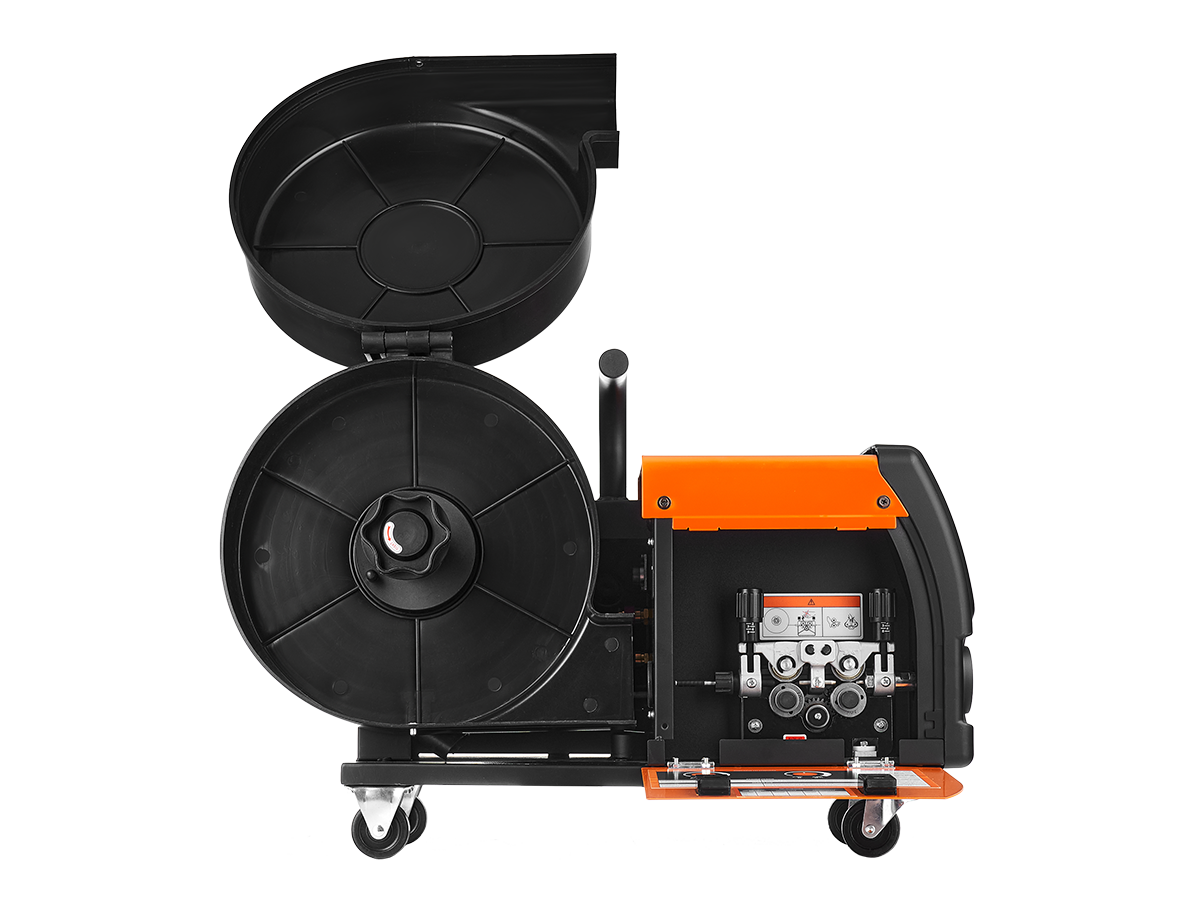

- Стальной 4-х роликовый механизм подачи
- Пластиковый кейс для защиты катушки с проволокой от попадания пыли
- Разъемы для подключения водяного охлаждения сварочной горелки
- Поддержка катушек с проволокой до 20 кг типа D300 и D200
- 5 комплектов роликов для работы с проволокой (0.8/1.0/1.2/1.6 мм)и ролики для сварки порошковой проволокой (1.2/1.6 мм)
Трансформаторы питания механизма подачи сварочной проволоки увеличенной мощности, что значительно повышает производительность выполняемых работ

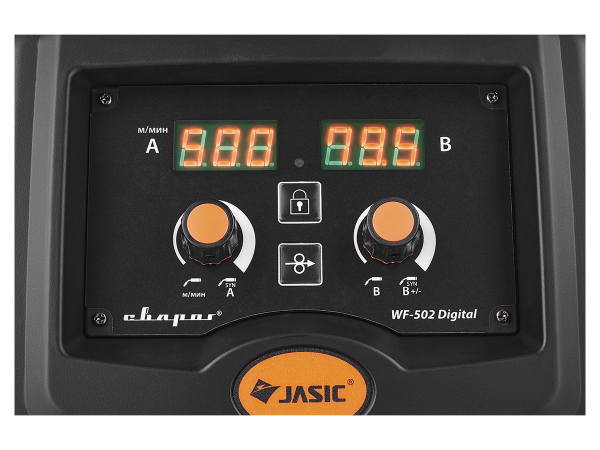

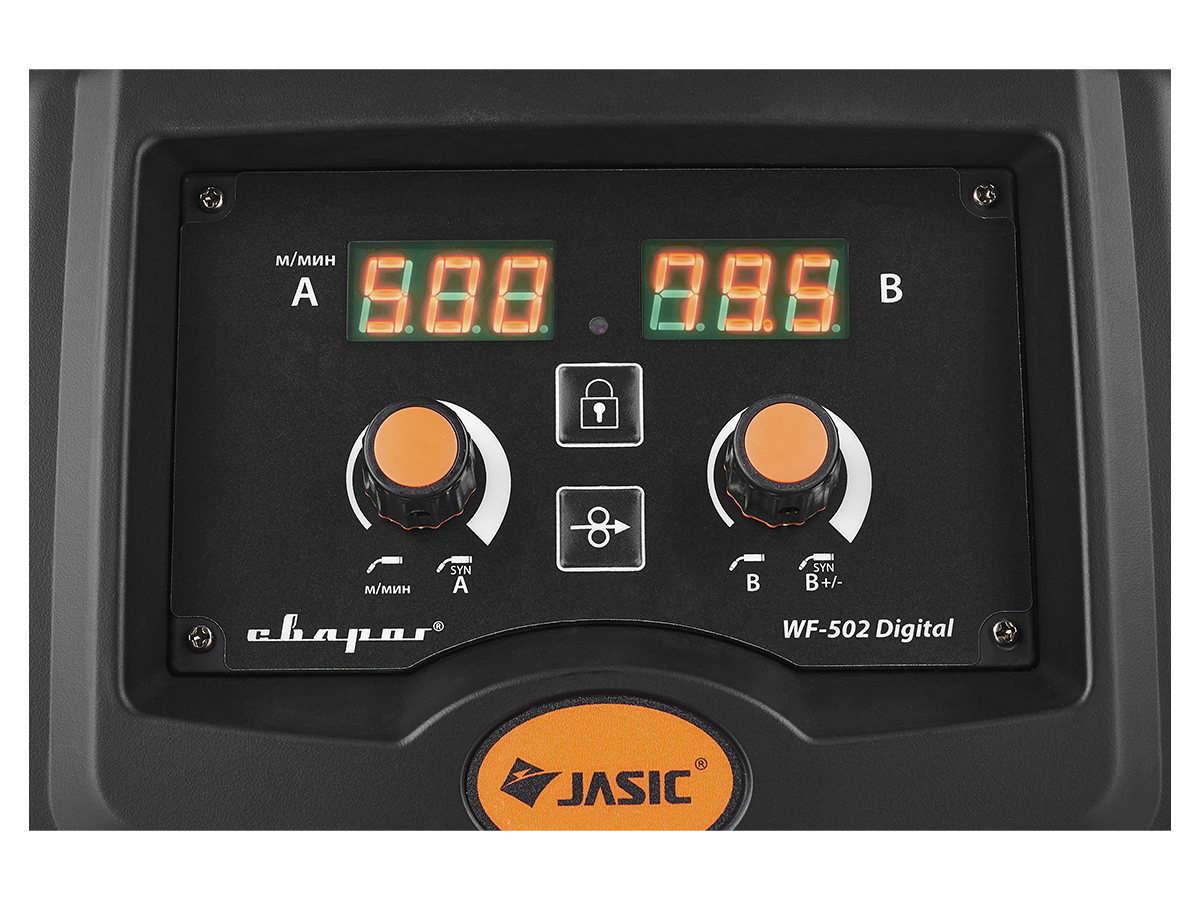

TECH WF—502 DIGITAL имеет удобную систему управления:
- Индикатор параметров скорости подачи сварочной проволоки
- Кнопка блокировки сварочного аппарата
- Индикатор напряжения и коррекции напряжения на дуге
- Регулятор напряжения на дуге
- Кнопка холостого прогона сварочной проволоки
- Регулятор скорости подачи сварочной проволоки и силы сварочного тока

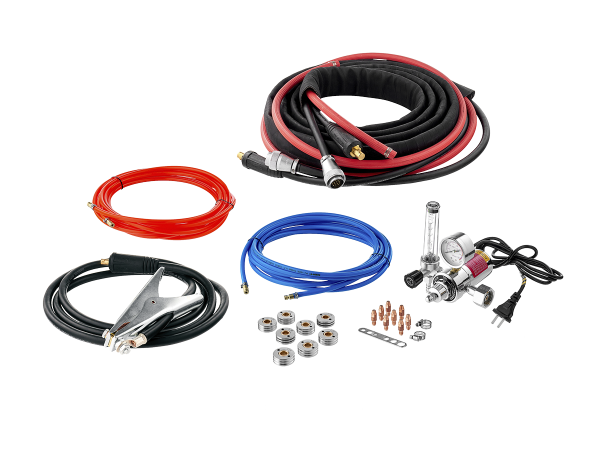

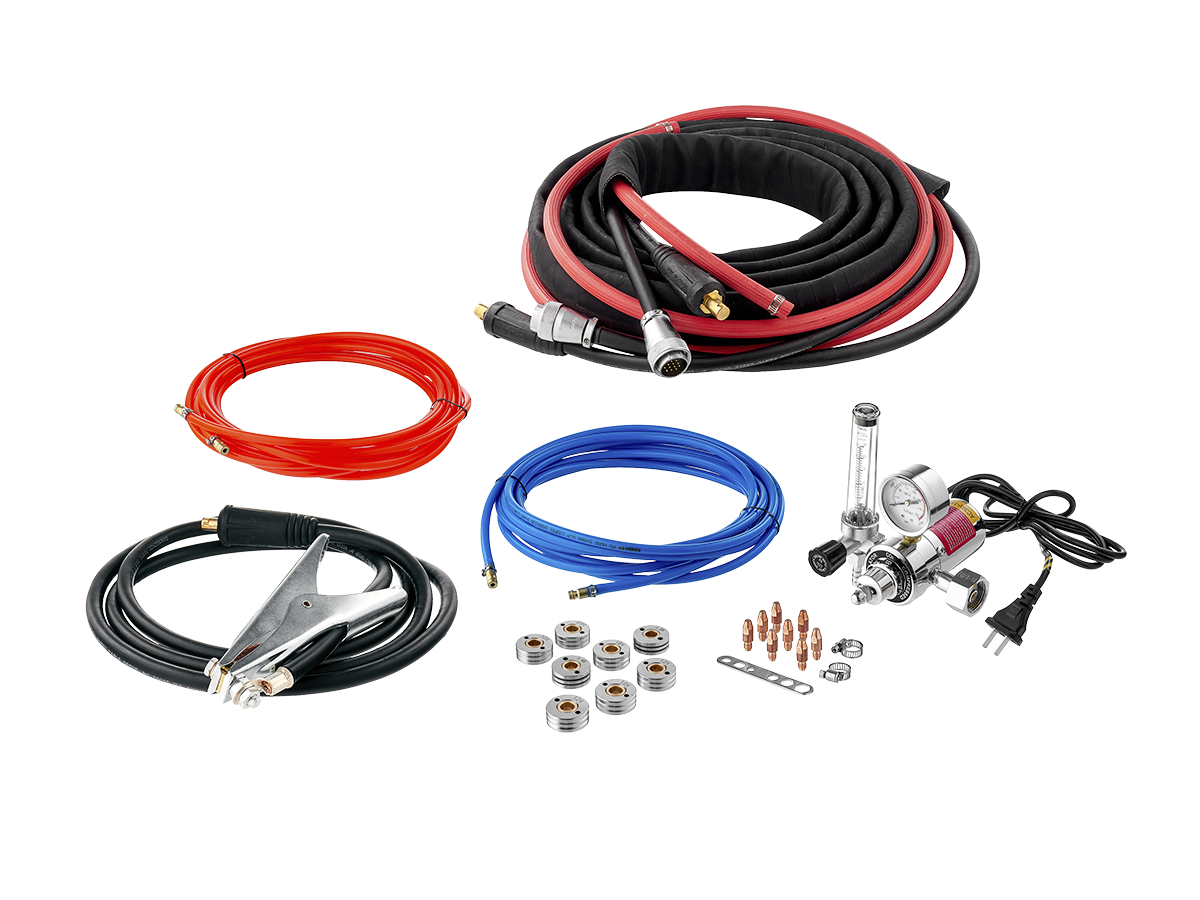

Комплект поставки:
- Комплект подающих роликов— 1 шт.
- Кабель управления подающим устройством, 5 м— 1 шт.
- Кабель подающего устройства, 5 м— 1 шт.
- Газовый рукав, 6.5 м— 1 шт.
- Рукав для охлаждения горелки, 5.6 м— 1 шт.
- Клемма заземления в сборе с кабелем 500 А, 3 м— 1 шт.
- Редуктор СО2 с подогревателем— 1 шт.
- Комплект ЗИП— 1 шт.
- Паспорт и руководство по эксплуатации — 1 шт.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питания | 24 В |
| Рабочее напряжение | Для 500 А16.5—48.0В ; для 350 А15.5—38.0В В |
| Сварочный ток при ПН 60% | 350/500 A |
| Сварочный ток при ПН 100% | 250/380 А |
| Диаметр сварочной проволоки | 0.8 мм/1.0 мм/1.2 мм/1.6 мм/2.0 (порошковая) мм |
| Максимальная масса катушки | 20 кг |
| Скорость подачи проволоки | Для 500 А: 2.0—21.0м/мин; для 350 А: 2.0-18.0м/мин м/мин |
| Количество роликов | 4 шт. |
| Параметры ролика | 30–14/ ширина 12 |
Дополнительные функции
| Характеристика | Значение |
|---|---|
| Блокировка источника питания | Да |
| Поддержка памяти сохранения настроек сварки | Да |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип управления | Процессорное цифровое |
| Цифровая индикация параметров сварки | Индикатор |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Класс изоляции | F |
| Степень защиты | IP 23S |
| Габариты | 660×270×390мм |
| Вес | 13.6 кг |
Панельные соединения
| Характеристика | Значение |
|---|---|
| Силовые панельные соединения | ОКС 35–50 |
| Разъём управления панельный | 12 Pin |
| Подключение сварочной горелки | Евроадаптер |
| Подключение жидкостного охлаждения горелки | Б.р. |
| Подключение газа, вход | Штуцер ⌀ 9 |
