Установки для сварки продольных швов серии FCP

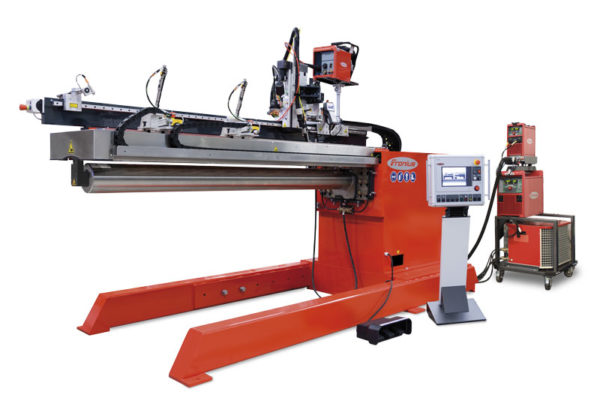

Специализированная линейка установок FCP для сварки продольных швов, от австрийского производителя Fronius.

Описание

Производитель: FRONIUS International GMBH” (Австрия)

Описание

Стандартное оснащение

  • Системный контроллер FCU-100
  • Компактная прочная каретка с линейными направляющими из стали и алюминия
  • Встроенная система привода
  • Привод обеспечивается посредством двигателя постоянного тока с датчиком положения
  • Диапазон регулирования скорости 5 – 445 см/мин (система отслеживания перемещения)
  • Параллельность каретки к системе фиксации +/-0,15 мм
  • Пневматическая система перемещения горелки, (длина хода 150 мм)
  • Ручная регулировка 70 x 70 мм (высота и ширина)
  • Держатель горелки (согласно типа горелки)
  • Саморегулируемые точные системы фиксации
  • Все медные компоненты изготовлены из специальных абразивостойких сплавов
  • 3 педали для осуществления фиксации
  • Плавная фиксация наружного ряда (для легкой установки плит с нулевым зазором между кромками)
  • Пневматические центральные, азотированные зажимные приспособления (одна длинная рейка для FCP600-FCP 1600) для FCP 2100-FCP3100 существуют регулируемые раздельные зажимные приспособления.
  • Саморегулируемые зажимные тиски на длинных поддерживающих балках
  • Газовый канал для подачи газа соответственно толщине металла
  • Пневматическая защелка управления контроллером для безопасной работы
  • Раздельная электрическая цепь, отдельно выделенная для горелки и для других элементов.
  • Поворотное защитное стекло уровень безопасности R9 (FCP-600 – FCP 1600)
  • Держатели газовых баллонов (3 шт.-50л) вмонтированы в станину
  • Механические части установки собраны, все системы отрегулированы (привод, пневматическая система, датчики, электропитание)


Область применения

Сварки длинномерных швов котлов, труб, бочек, плоских листов, и т.д.

TIG, Plasma, MIG-MAG

  • Автомобильная промышленность
  • Химическая промышленность
  • Космическое/авиастроение
  • Кораблестроение
  • Производство специального транспорта
  • Промышленные заводы и трубопроводное производство

Свариваемые материалы

Стали, специальные стали, титан, алюминий

Опции и аксессуары

  • Siemens OP 77B системный контроллер
  • Источник тока TIG, Plasma
  • I-kit Rob 3000, CANopen (FCU-100), Profi -bus (OP 77B)
  • Усиленная система зажима для типа 2 (толщина стенок 1,0…10,0 мм)
  • Монтажная площадка для механизма подачи проволоки (FCP 1100 – FCP3100)
  • Система водного охлаждения

Дополнительное оснащение:

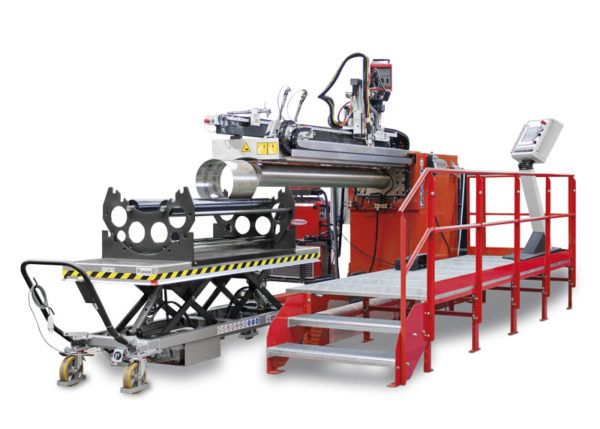

Специальная оправка с цилиндрическим валом, зажимная пара из коррозионностойкой стали / зажимные тиски, канал для подачи защитного газа согласно типу свариваемого материала, дополнительная поддерживающая рейка, прямоугольная оправка для крепления специальной ленты, двойной механизм подачи, регулировка высоты, устройство для крепления заготовок, лазерная указка для легкого центрирования, по желанию заказчика возможно изготовление установки для сварки более длинномерных швов.

Характеристики FCP 600-1600

Свойства
Технические данные FCP 600/2 FCP 1100/2 FCP 1600/2
Напряжение питающей сети/Частота тока 230/400 В/50 Гц 230/400 В/50 Гц 230/400 В/50 Гц
Потребляемая мощность 0,5 кВA 0,5 кВA 0,5 кВA
Макс. Длина сварного шва 600 мм 1100 мм 1600 мм
Мин./макс. Толщина стенки 0,3 – 3,0 мм 0,3 – 3,0 мм 0,3 – 3,0 мм
Минс./макс. Диаметр 50-800 мм 80-800 мм 120-800 мм
Мин./макс. Толщина стенки (тип2S) 1,0-10,0 мм 1,0-10,0 мм 1,0-10,0 мм
Габаритные размеры:
• A 2130 мм 2630 мм 3130 мм
• B 1300 мм 1300 мм 1150 мм
• C 1870мм 1870 мм 1870 мм
Рекомендуемое давление сжатого воздуха 6-10 бар 6-10 бар 6-10 бар
Вес 770 кг 840 кг 1390 кг

Характеристики FCP 2100-3100

Свойства
Технические данные FCP 2100/2 FCP 2600/2 FCP 3100/2
Напряжение питающей сети/Частота тока 230/400 В/50 Гц 230/400В/50 Гц 230/400 В/50 Гц
Потребляемая мощность 0,8 кВA 0,8 кВA 0,8 кВA
Макс. Длина сварного шва 2100 мм 2600 мм 3100 мм
Мин./макс. Толщина стенки 0,5 – 3,0 мм 0,5 – 3,0 мм 0,5 – 3,0 мм
Минс./макс. Диаметр 190-800 мм 200-800 мм 220-800 мм
Мин./макс. Толщина стенки (тип2S) 1,0-10,0 мм 1,0-10,0 мм 1,0-10,0 мм
Габаритные размеры:
• A 4100 мм 4600 мм 5100 мм
• B 1500 мм 1500 мм 1500 мм
• C 2400 мм 2400 мм 2400 мм
Рекомендуемое давление сжатого воздуха 6-10 барr 6-10 бар 6-10 бар
Вес 3050 кг 3400 кг 3750 кг
