Установка АС305-1 для MIG/MAG сварки поворотных кольцевых швов

Установка АС305-1 предназначена для автоматической дуговой МИГ/МАГ сварки кольцевым швом в различных пространственных положениях изделий из низкоуглеродистых и низколегированных сталей диаметром 25-100 мм, в частности, сварка горловины с дном баллона.

Цена по запросу

Описание

Производитель: НавкоТех ООО (Украина)

Описание

Состоит из:

  1. колонна монтажная,
  2. вращатель изделия;
  3. приспособление для сборки-сварки;
  4. механизм подъема горелки;
  5. блок управления установкой;
  6. комплект сварочного оборудования;
  7. пульт оператора;
  8. пневмоаппаратура.

Особенности установки:

  • Программное управление и диагностика состояния элементов установки осуществляется с помощью контроллера.
  • Базовая программа обеспечивает: опускание горелки в начало шва, зажигание дуги на неподвижном изделии, вращение изделия со сварочной скоростью, заварку кратера, подъем горелки и возврат изделия на маршевой скорости в исходное положение.
  • Конструкция установки обеспечивает ориентацию свариваемого изделия в наиболее благоприятное (с точки зрения формирования шва) положение.
  • Возможность быстрой переналадки установки под сварку изделий разных габаритов за счет сменного приспособления и изменения положения горелки.
  • Плавное регулирование параметров режима сварки.

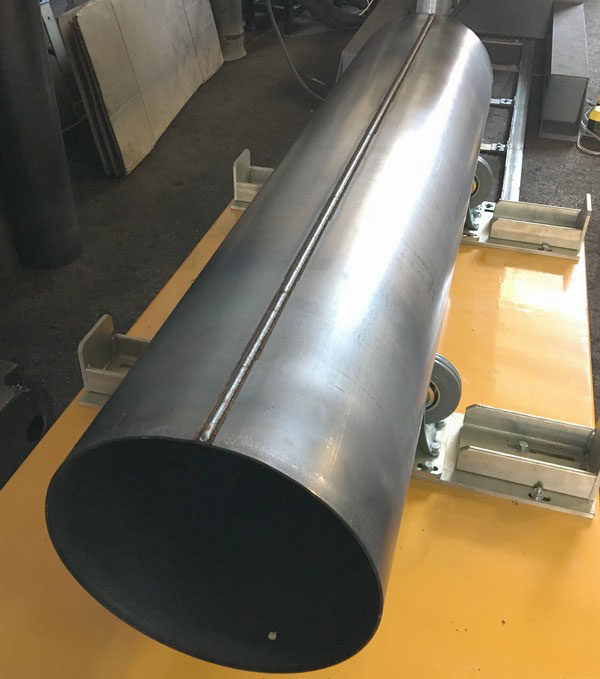

  • Данная установка, вместе с установками АС308 и АС305-2, составляют КОМПЛЕКТ для дуговой МИГ/МАГ сварки баллонов огнетушителей типа ОП-5, ОП-10, ОП-50 и ОП-100.

Характеристики



Напряжение на дуге, В
15.5 … 32.5
Пределы регулирования сварочного тока, А
30…370
Пределы регулирования скорости вращения планшайбы, об/мин
0,5 … 10
Грузоподъемность вращателя, кг
63-125
Защитный газ
CO2
(Ar + CO2)
Диаметр сварочной проволоки, мм
1.0, 1.2
Привод механизма подъема горелки и фиксации изделия
пневматич.
Давление сжатого воздуха, МПа, не менее
0,4
Габариты помещения под установку, мм
2000 х 2000 х 2500
