Описание

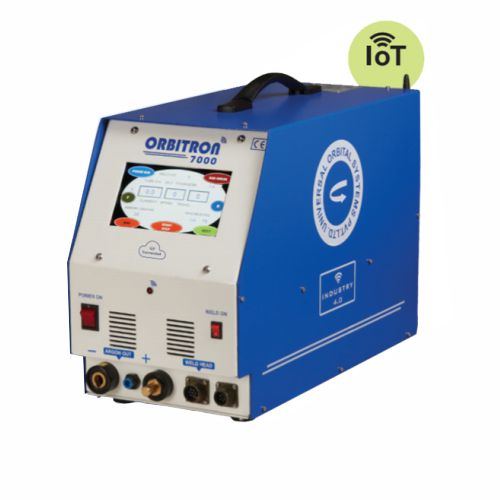

Настоящий интеллектуальный цифровой источник питания для сварочных головок орбитальной сварки с поддержкой IoT (Интернета вещей) .Высоконадежный, точный, стабильный и прочный – идеально подходящий для работы в полевых условиях.
Основные особенности:
- Готов к работе в системах Industry 4.0 благодаря встроенной поддержке IoT.

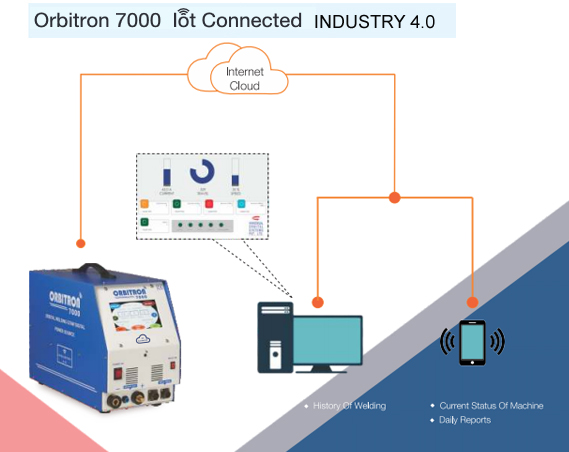

- Источник питания с подключением через IoT , позволяющий управлять оборудованием и получать ежедневные отчёты по сварке для ORBITRON-7000.
- Вы можете отслеживать состояние машины в облаке или через мобильное приложение для Android.
- Автоматический режим программирования — автоматически формирует параметры сварки.
- Память на 600 программ : 200 автоматических и 400 ручных программ.
- Ручные программы можно сохранять с пользовательскими метками (тегами).
- Компактная, прочная и шумоизолированная конструкция , вес всего 15 кг — удобна для транспортировки на объект; работает также от генератора.
- Простая и интуитивно понятная конструкция , удобная для всех операторов.
- Сегментное программирование с привязкой к позиции .
- Встроенный регистратор сварочных данных с USB-портом и возможностью подключения USB-флешки.
- Автоматическая система диагностики неисправностей , которая обнаруживает:
- “Пробой дуги” (Arc Fault )
- “Заклинивание ротора” (Rotor Jam )
- “Замыкание на землю” (Earth Fault )
- “Неисправность подачи газа” (Gas Fault )
И предоставляет рекомендации по устранению проблемы.
- Совместимость со всеми моделями сварочных головок UNIVERSAL , включая головки для сварки труба-труба и труба-трубная решетка.
- Функции с защитой по паролю , разграниченные по уровням доступа: сварщик, мастер, администратор.
- Функция автоматической прихватки (Auto Tacking) .
- Специализированный источник питания GTAW с высокой стабильностью тока, специально разработанный для орбитальной сварки.
- Отдельный компактный блок водяного охлаждения для охлаждения сварочной головки.
- При отсутствии интернета данные сохраняются в самом устройстве и могут быть извлечены позже.
ORBITRON-7000 — это современное решение для профессиональной орбитальной сварки, объединяющее надежность промышленного оборудования и возможности цифровых технологий.
Автоматическое программирование
Новая автоматическая программа создаёт сварочные процедуры автоматически. Необходимо ввести наружный диаметр трубы (O.D.), толщину стенки и тип сварочной головки.
Технические характеристики:
| Параметр |
Характеристика |
| Назначение | Используется со всеми сварочными головками UNIVERSAL, сварочными токарными станками, специальными приспособлениями (SPM) |
| Управляемые функции | Сварочный ток / импульс, вращение сварочной головки, электромагнитный клапан подачи газа |
| Питающее напряжение | 230 В переменного тока ±15%, 50 Гц, однофазное, 15 А, 4 кВ·А |
| Управление двигателем | 24 В постоянного тока, 1 А |
| Количество сохраняемых программ | 200 программ в автоматическом режиме (AUTO), 400 программ в ручном режиме (MANUAL) |
| Ёмкость хранения данных сварки | До 3000 записей |
| Данные для записи / печати | Имя оператора, номер сварного шва, наружный диаметр (O.D.), толщина стенки, дата и время, модель сварочной головки, проект, номер чертежа, запрограммированные параметры |
| Габаритные размеры (мм) | (Д) 510 × (В) 390 × (Ш) 220 или (Д) 510 × (В) 350 × (Ш) 240 |
| Рабочая температура | от -18 °C до +50 °C |
| Выходной ток | 10 А — 160 А |
| Частота импульсов | 0,2 — 100 импульсов в секунду |
| Напряжение холостого хода дуги | 75 В постоянного тока (VDC) |
| Вес | 15 кг |
Технические характеристики блока водяного охлаждения WT4:
Объем охлаждающей жидкости – 4 литра
Габаритные размеры (мм):Длина (L) 350 Г— Высота (H) 165 Г— Ширина (W) 150
Вес (кг): 4 кг

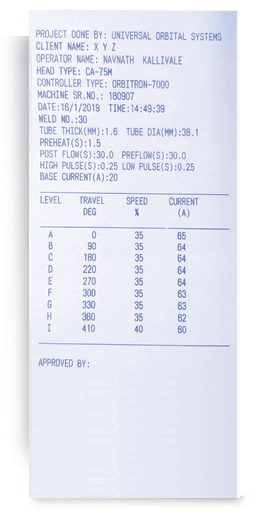

Пример распечатки отчета сварки:
Пример работы (видео):
