Описание

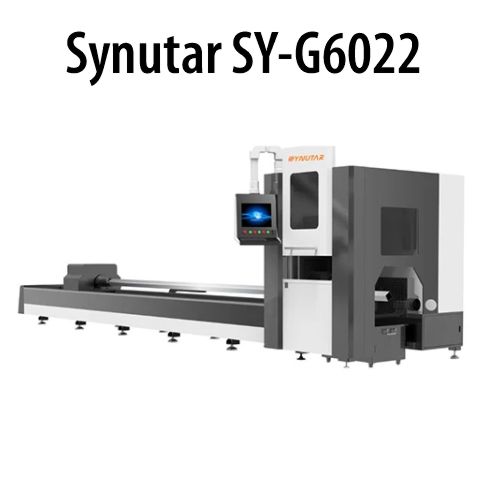

Профессиональный станок для лазерной резки труб Synutar
Модель станка: SY-G6022
Мощность лазера: 1000 Вт – 4000 Вт
Диапазон резки: 6000 мм × φ220 мм (φ220–20 мм)
Области применения станка для резки труб лазером Synutar
- Типы обрабатываемых труб:
Круглые, квадратные, прямоугольные, профильные и специальные формы труб. - Отрасли применения:
Сантехника и кухонная арматура, рекламные вывески, осветительные приборы, электрощиты, автозапчасти, машиностроение, электротехническое оборудование, авиастроение, судостроение, производство лифтов, железнодорожный транспорт, текстильное оборудование, прецизионные детали, листовая обработка и другие отрасли металлообработки. - Материалы для резки:
Углеродистая сталь, нержавеющая сталь, медь, алюминий и другие металлические трубы.
Технические параметры станка для лазерной резки труб SY-G6022
|
Параметр
|
Значение
|
|---|---|
|
Модель
|
станок для лазерной резки труб SY-G6022
|
|
Длина волны лазера
|
1064 нм
|
|
Мощность лазера
|
1000 Вт – 6000 Вт
|
|
Диапазон резки (длина/диаметр)
|
6000 мм × φ220 мм (φ220–20 мм)
|
|
Ход по оси X
|
6500 мм
|
|
Ход по оси Y
|
200 мм
|
|
Ход по оси Z
|
200 мм
|
|
Ось W
|
Бесконечное вращение (до 133 об/мин)
|
|
Геометрическая точность позиционирования по осям X/Y
|
≤ 0,1 мм (по всему процессу)
|
|
Повторяемость позиционирования по осям X/Y
|
≤ 0,05 мм
|
|
Макс. скорость позиционирования по X/Y
|
70 м/мин
|
|
Макс. ускорение по X/Y
|
1,0G
|
|
Ширина реза
|
0,1–0,5 мм
|
|
Шероховатость реза
|
Ra 3,2–25,4 мкм
|
|
Диапазон толщины труб
|
0,5–12 мм
|
|
Система ЧПУ
|
Cypcut
|
|
Передача
|
Оси X и Y — шестерня-рейка, ось Z — винтовая передача
|
| Автоматическое определение положения сварного шва на трубе |
опция (по дополнительному запросу)
|
|
Электропитание
|
3-фазное, 380 В, 50 Гц
|
|
Потребляемая мощность
|
< 16 кВт
|
|
Степень защиты корпуса
|
IP54
|
|
Макс. масса загружаемой трубы
|
120 кг (20 кг/м)
|
|
Масса станка
|
6,8 т
|
|
Габариты станка (Д×Ш×В)
|
7880 × 2000 × 2500 мм
|
|
Требуемая площадь пола
|
9000 × 2500 мм
|
Особенности станка Synutar
- Каркас станка выполнен с высокой точностью методом аргонодуговой сварки, проходит высокотемпературную закалку при 600 °C и финишное фрезерование на высокоточном портальном фрезерном станке с ЧПУ (до 12 м), что гарантирует устойчивую работу рамы без деформации в течение 20 лет.
- Полностью закрытая защита зоны резки — высокий уровень безопасности при эксплуатации.
- Высокоэффективная система сбора пыли — экологичная и чистая работа.
- Применение высокоточного пневматического автоматического патрона, подходящего для резки труб различной формы и размера, обеспечивает высокую точность обработки.
- Возможность обработки квадратных, круглых, прямоугольных труб, швеллеров, двутавров и т.д. Подходит для резки стандартных труб диаметром 20–220 мм.
- Конструкция переднего патрона с большим диаметром позволяет пропускать заднюю часть зажима, минимизируя остаточную длину трубы.
- Передний и задний пневматические патроны обеспечивают быстрое зажатие, высокую соосность, удобство и простоту в использовании.
- Автоматическое определение положения сварного шва на трубе (опция)
