Описание

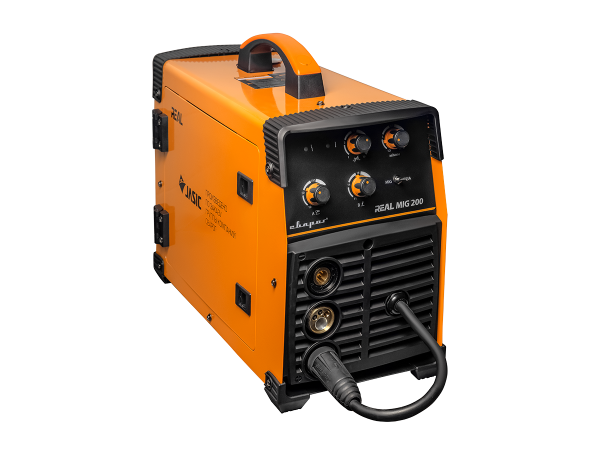

REAL MIG 200 (N24002N)— инверторный сварочный аппарат для полуавтоматической сварки в среде защитных газов (MIG/MAG), сварки порошковой проволокой (FCAW), а также ручной дуговой сварки покрытым электродом (ММА).
Отличительными особенностями аппарата являются:
- Устойчивая работа при напряжении сети от 160 В
- Сварка алюминия
- Регулировка индуктивности
- Сварка порошковой проволокой
- Холостой прогон и дожигание сварочной проволоки
- Сварка ММА
- Есть все необходимое в комплекте для выполнения сварочных работ
REAL MIG 200 работает от однофазной питающей сети 220 В
- Аппарат адаптирован к российским условиям и обеспечивает устойчивую работу в широком диапазоне напряжения сети от 160 до 270 В. Предельные значения сетевого напряжения могут составить— 150 В
- Инвертор может работать от автономных электростанций, генераторов, необорудованных цифровыми инверторами. Подключение возможно через удлинитель большой длины, с правильно подобранным сечением кабеля— чтобы исключить потерю мощности
- Евроразъем для быстрого подключения горелки
- Благодаря разъему ОКС 35-50 мм силовые выходы при работе не нагреваются
- Быстрая смена полярности для MIG/MAG и сварки самозащитной порошковой проволокой

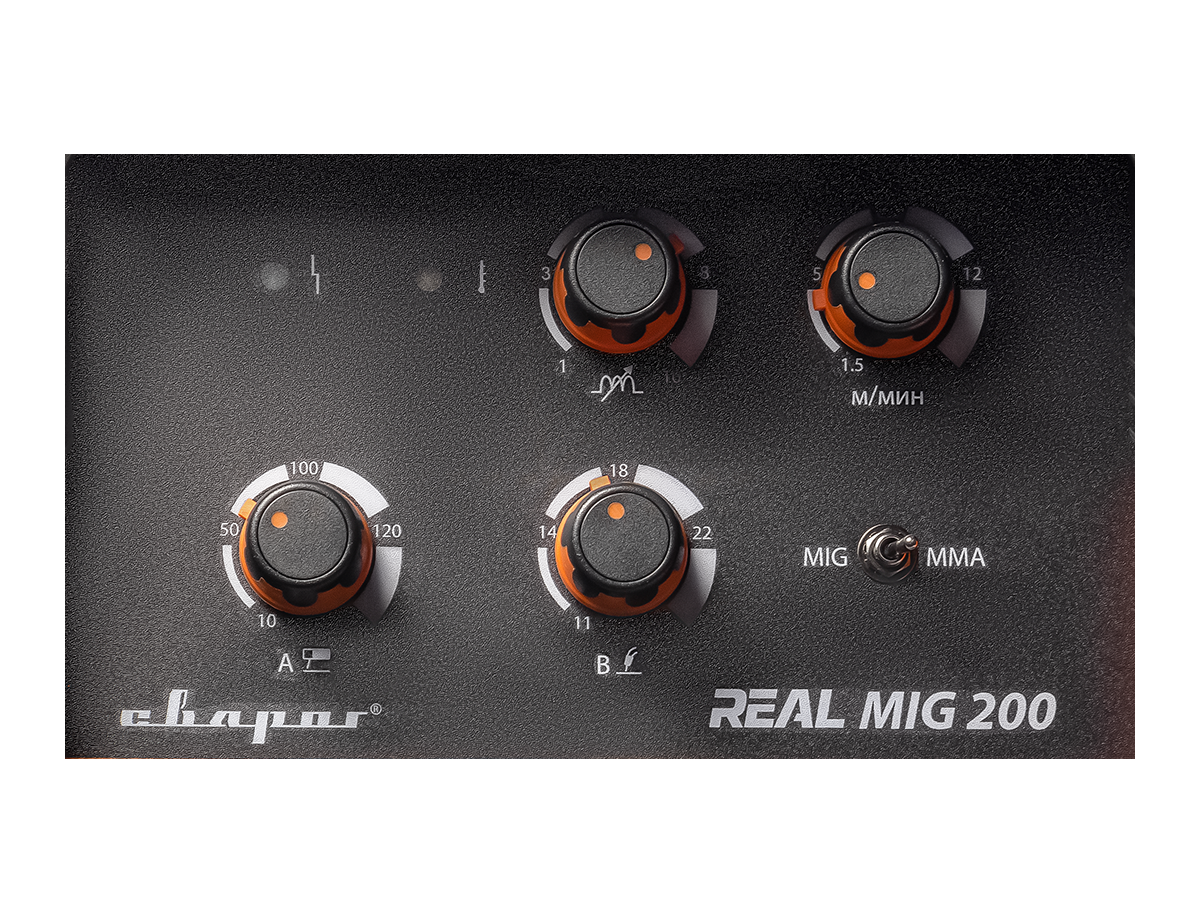

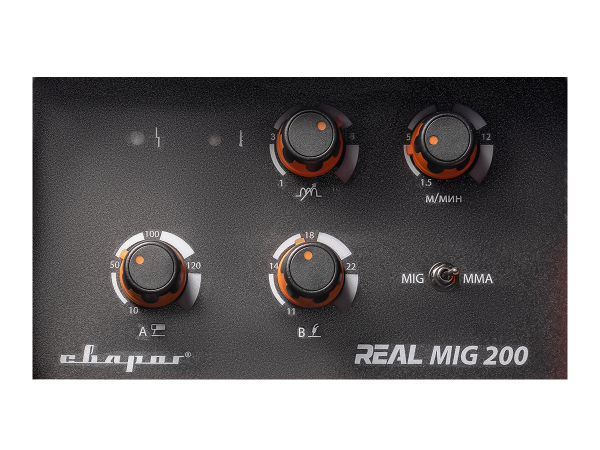

Аппарат REAL MIG 200 имеет классическую систему управления:
- Светодиодный индикатор перегрузки по току
- Светодиодный индикатор перегрева
- Регулировка индуктивности
- Регулировка скорости подачи проволоки
- Регулировка напряжения на дуге
- Переключатель режимов сварки MIG/MAG — MMA
- Регулировка сварочного тока для ММА сварки

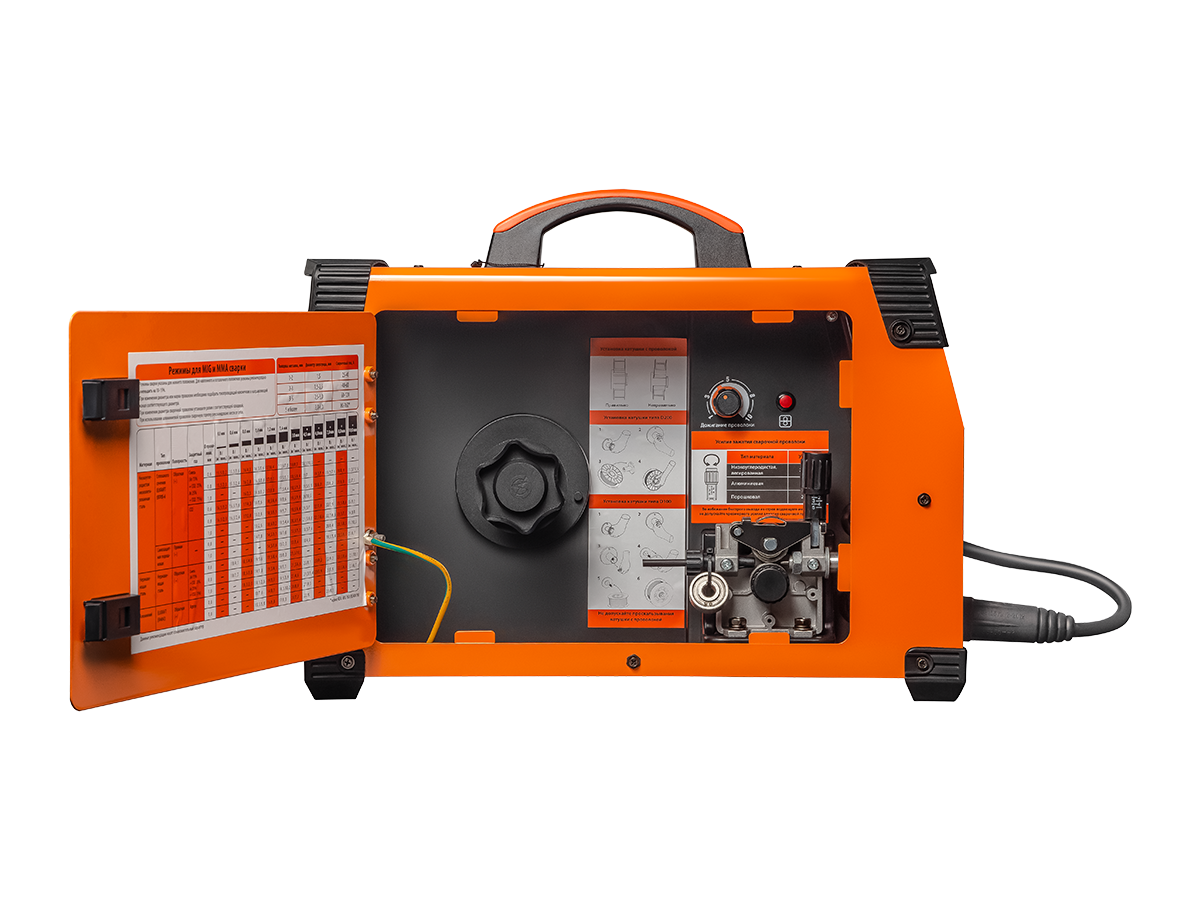

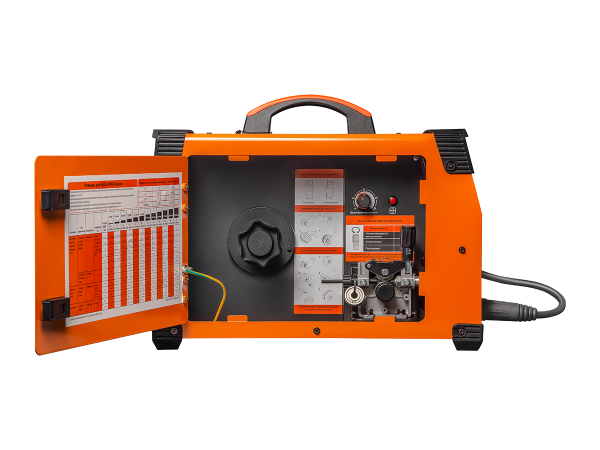

Надежный механизм подачи проволоки
- REAL MIG имеет встроенный механизм подачи проволоки, рассчитанный на катушку D 100, весом 1 кг и D 200, весом 5 кг
- Мощный электромотор и двухроликовый механизм подачи проволоки обеспечивает плавный и безрывковый процесс сварки на всех этапах
- Ролики, которые идут в комплекте аппарата позволяют работать со сварочной проволокой сразу с тремя сечениями: 0,6 – 0,8 – 1,0 мм
- На дверце бункера расположена таблица с настройками для MIG и MMA сварки. Также указана информация по установке катушки с проволокой и регулировки зажатия сварочной проволоки. Это особенно полезно для тех, кто только начинает осваивать сварку
Производительная система вентиляции
Система охлаждения сварочного аппарата обеспечивает максимальный обдув греющихся компонентов, что обеспечивает бесперебойную устойчивую работу при температуре 25° без отключения по перегреву

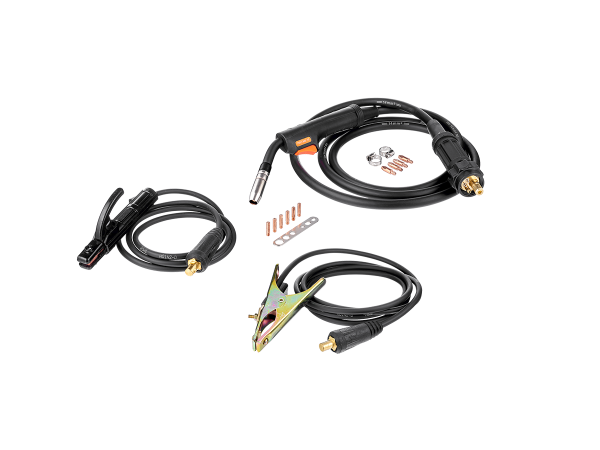

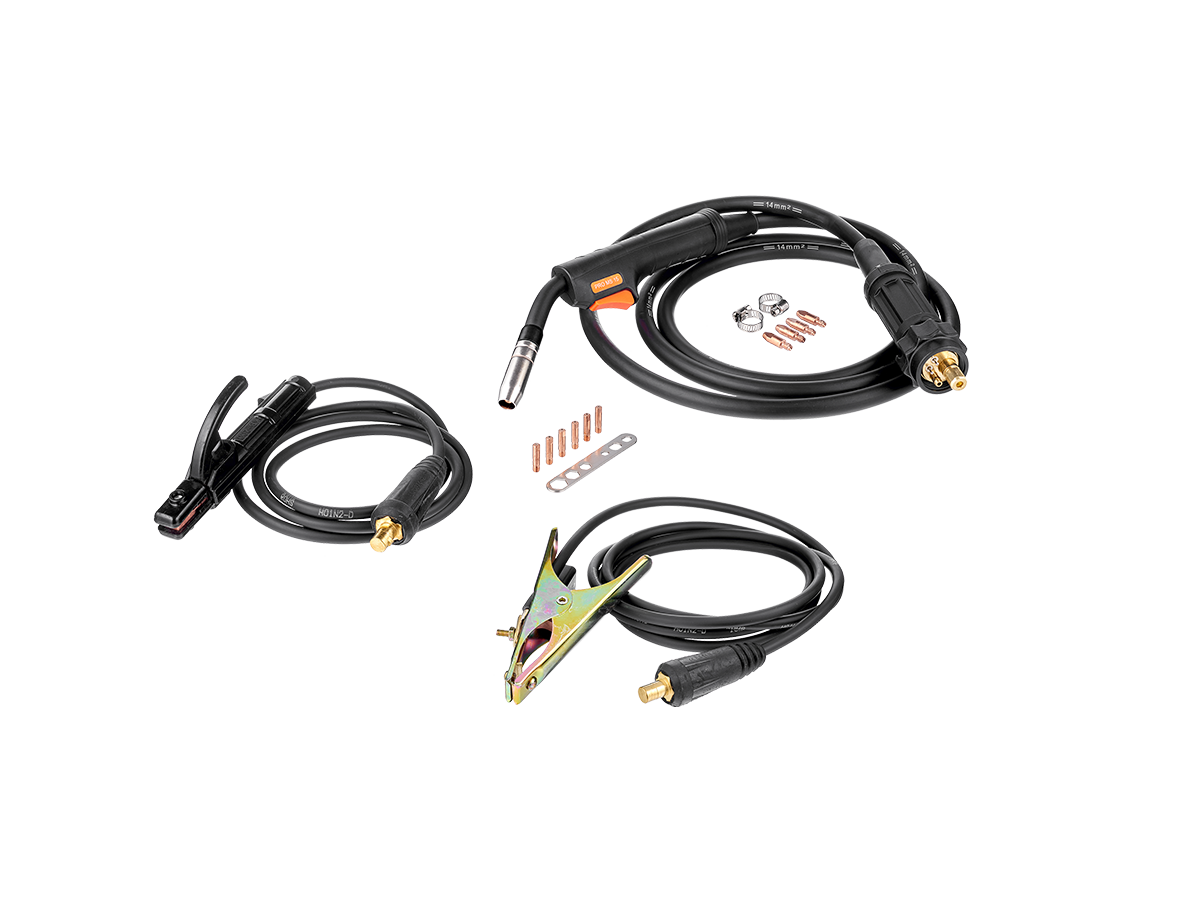

Комплект поставки:
- Горелка PRO MS 15 в сборе, 3 м— 1 шт.
- Комплект ЗИП для сварочной горелки— 1 шт.
-
Ролик 0.6/0.8 — 1 шт
-
Ролик подающий V 0.8/1.0(установлен на аппарате) —1 шт.
-
Рукав газовый Ø6.4м — 1 шт.
- Электрододержатель 200 А в сборе с кабелем 2 м, разъемы ОКС 35-50— 1 шт.
- Клемма заземления 200 А в сборе с кабелем 3 м— 1 шт.
- Паспорт и Руководство по эксплуатации— 1 шт.
Режимы сварки
| Характеристика | Значение |
|---|---|
| Режим сварки MIG/MAG DC | Да |
| Режим сварки порошковой проволокой | Да |
| Режим сварки MMA DC | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 220 В |
| Рабочий диапазон сетевого напряжения | 160–270 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 1 фаза |
| Потребляемый ток | 35.0 А |
| Потребляемая мощность MIG | 7.7 кВА |
| Потребляемая мощность MMA | 6.1 кВА |
| Сварочный ток MIG | 30–200 А |
| Сварочный ток MMA | 10–160 А |
| Рабочее напряжение MIG | 15.5–23.5 В |
| Рабочее напряжение MMA | 20.4–26.4 В |
| Напряжение холостого хода MIG | 52 В |
| Напряжение холостого хода MMA/ VRD | 60 В |
| ПН (40°C) | 60 % |
| Сварочный ток при ПН, 100%, MIG | 155 А |
| Сварочный ток при ПН, 100%, MMA | 142 А |
| Диаметр сварочной проволоки | 0.6 мм/0.8 мм/1.0 мм |
| Диаметр электрода MMA | 1.5 –4.0 мм |
| Скорость подачи проволоки | 1.5–14.0 м/мин |
| Количество роликов | 2 шт |
| Максимальный вес катушки | 5.0 кг |
Дополнительные функции MIG
| Характеристика | Значение |
|---|---|
| Смена полярности | Да |
| Сварка алюминия | Да |
| Регулировка индуктивности | Да |
| Холостой прогон проволоки | Да |
| Дожигание сварочной проволоки | Да |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | SMT монтаж |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Аналоговое |
| Подающий механизм | Встроенный |
| Подключение блока охлаждения | Да |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Коэффициент мощности | 0.7 |
| КПД | 85 % |
| Класс изоляции | F |
| Степень защиты | IP 21S |
| Температура эксплуатации | –5 …+40 °C |
| Габаритные размеры источника | 502×225×375 мм |
| Габаритные размеры аппарата в сборе | 502× 225 ×375 мм |
| Вес аппарата в сборе | 13.0 кг |
Панельные соединения источника
| Характеристика | Значение |
|---|---|
| Силовые панельные соединения | ОКС 35–50 |
| Подключение горелки | Евроадаптер |
| Подключение газа, вход | Штуцер ⌀9 мм |
