Описание

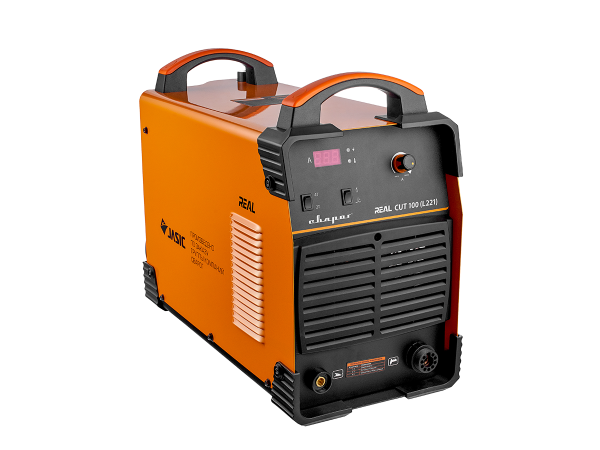

REAL CUT 100 (L221)— инверторный аппарат для воздушно-плазменной резки и раскроя металла.
Отличительными особенностями аппарата являются:
- Работа с широким спектром материалов
- Плавная регулировка тока
- Толщина реза до 35 мм
- Режим реза 2Т и 4Т
- Высокочастотный поджиг дуги
- Безопасное подключение плазмотрона через центральный адаптер
- Разъёмы для подключения ЧПУ
- Автоматическое определение типа плазмотрона
REAL CUT 100 (L221) работает от питающей сети 380 В
- Аппарат для плазменной резки позволяют проводить быструю резку любых токопроводящих материалов: нержавеющей и оцинкованной стали, алюминия, меди, латуни и т. д.
- Оборудование имеет встроенным разъёмом для подключения к автоматическим системам ЧПУ, автоматическим определением типа подключенного плазмотрона и полностью совместимо со станками ЧПУ VALIANT 3.0 и DRAGON 3.0. Сварог

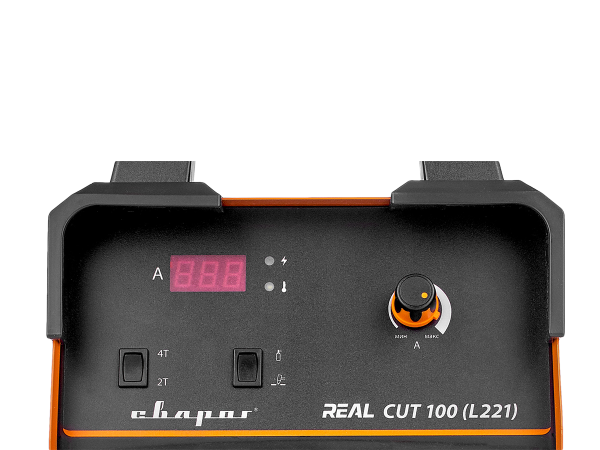

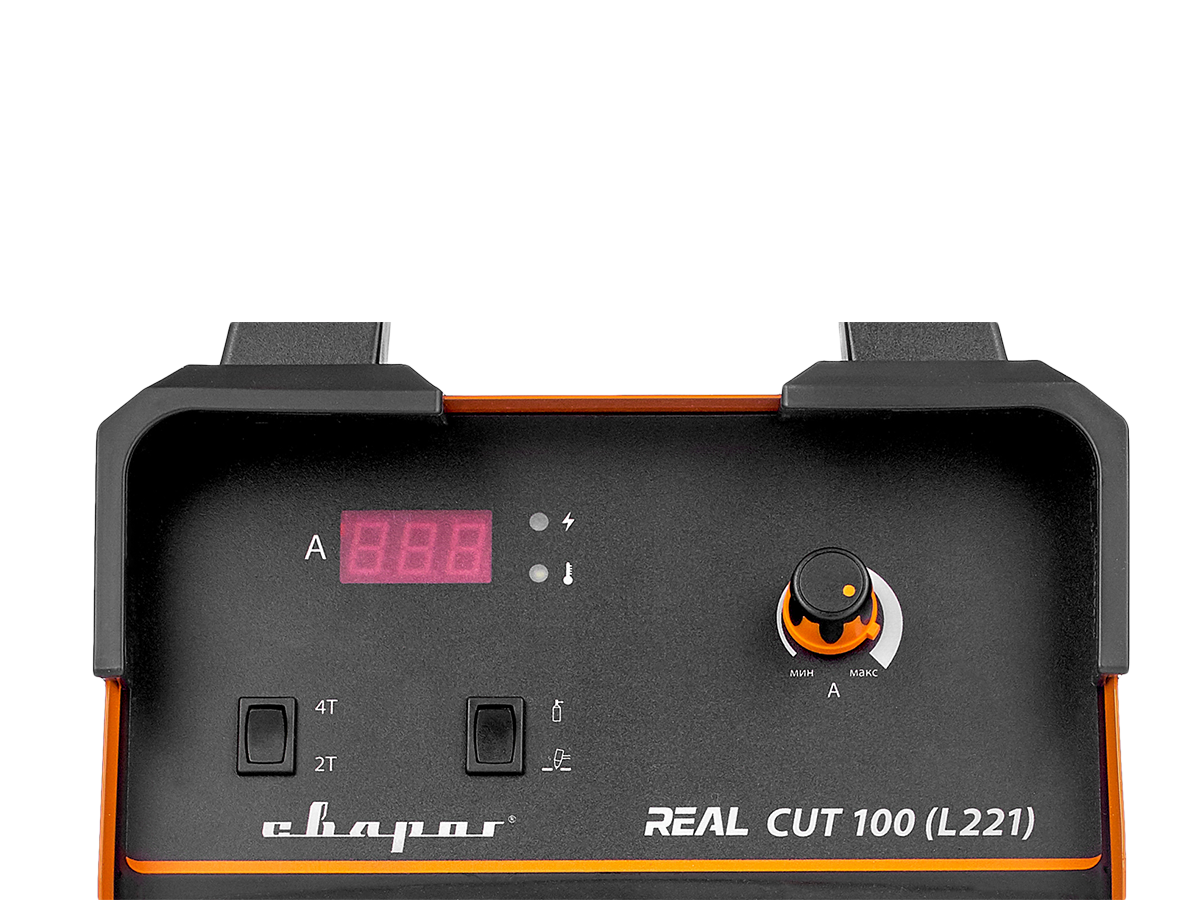

Аппарат REAL CUT 100 (L221) имеет классическую систему управления:
- Индикатор тока реза
- Индикатор сети. Загорается, когда аппарат включен
- Индикатор перегрева. Загорается, когда аппарат перегрелся
- Регулятор тока реза
- Кнопка проверки газа, используется для установки рабочего давления газа
- Кнопка переключения режима 2T и 4T
Высокая производительность и удобство в эксплуатации

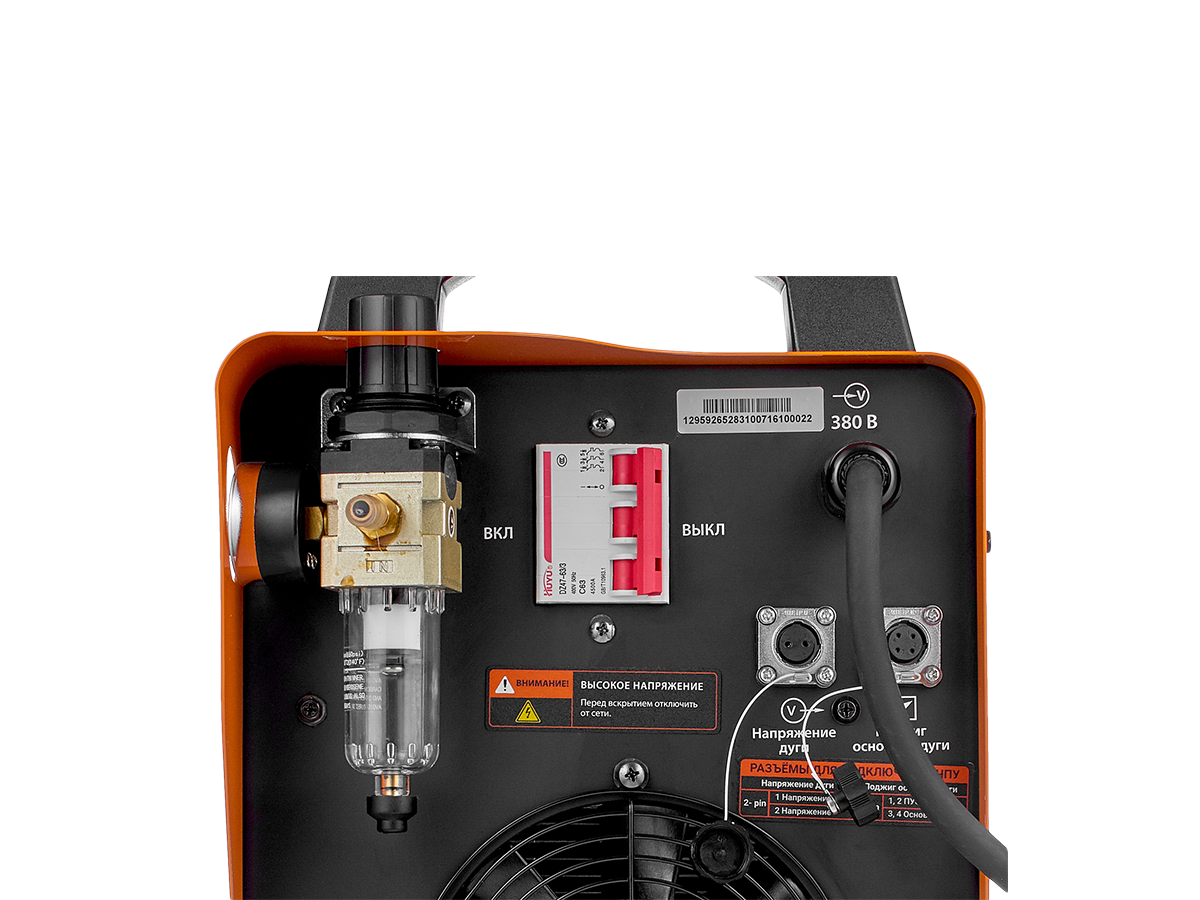

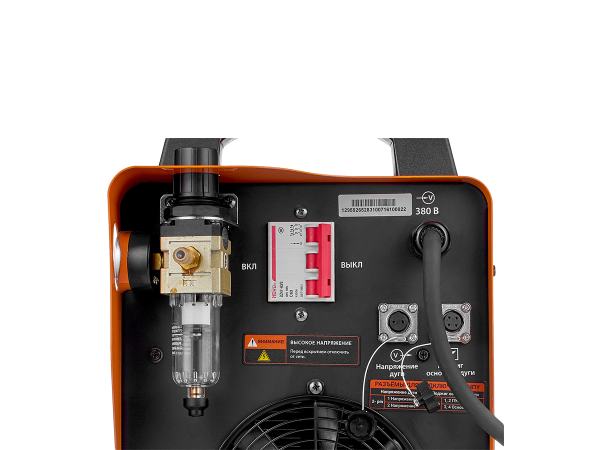

Модель оснащена функцией проверки газа и встроенным фильтром-регулятором для простой подготовки к работе и точной настройки рабочего давления. Наличие центрального адаптера обеспечивает комфортную эксплуатацию и легкий подбор плазматрона

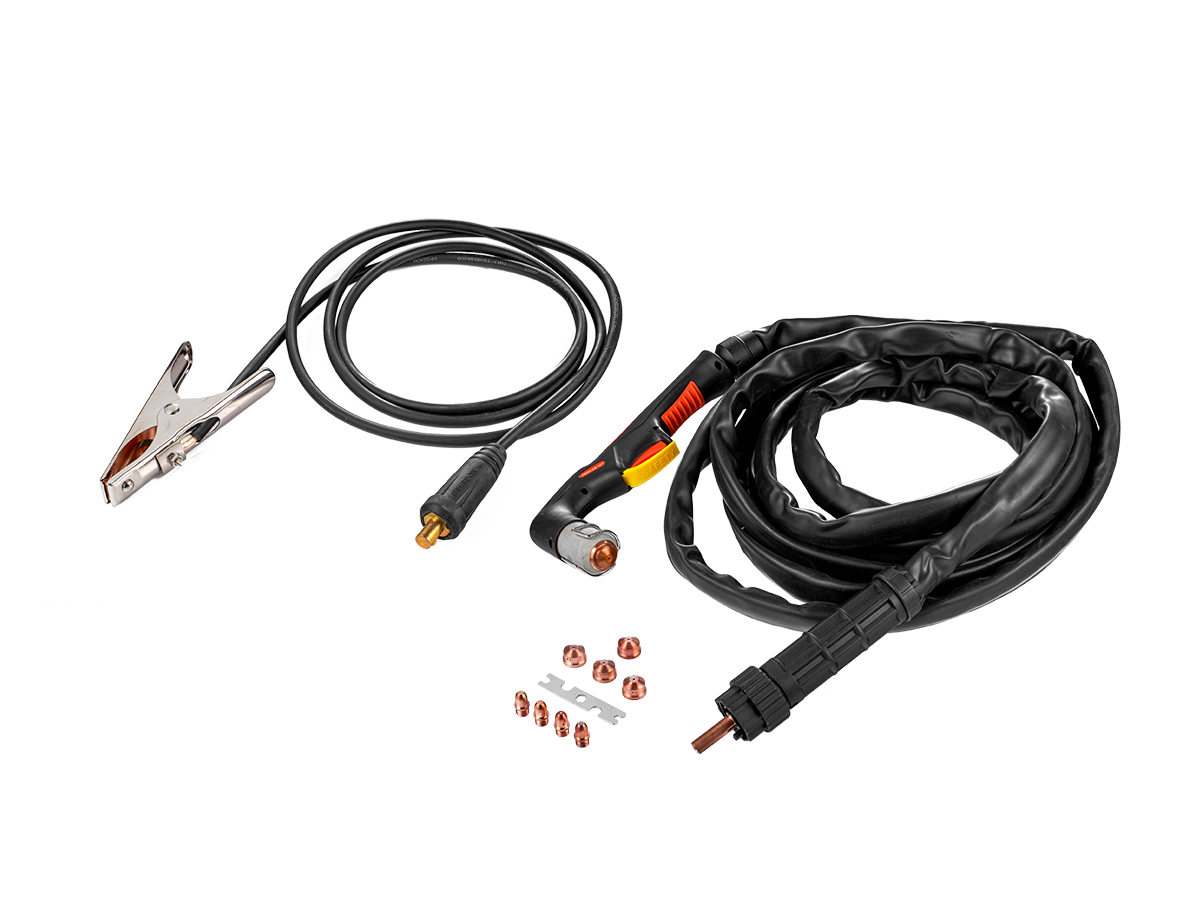

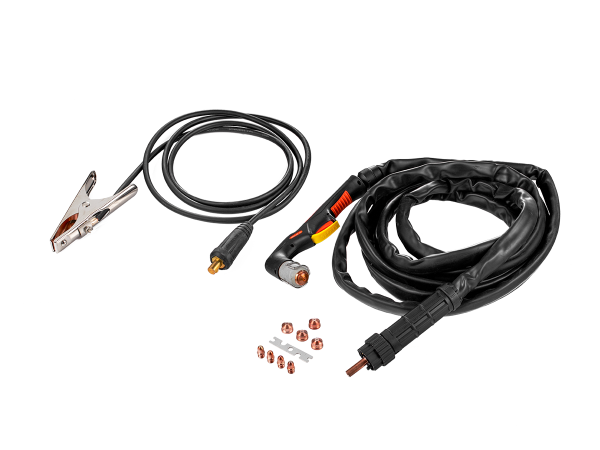

Комплект поставки:
- Плазменный резак TECH CS 101, 6 м— 1 шт.
- Клемма заземления в сборе с кабелем, 3 м— 1 шт.
- Комплект ЗИП— 1 шт.
- Паспорт и Руководство по эксплуатации— 1 шт.
Режимы резки
| Характеристика | Значение |
|---|---|
| Режим резки CUT | Да |
Режимы работы горелки
| Характеристика | Значение |
|---|---|
| Режим работы 2Т/4Т | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 380 В |
| Рабочий диапазон сетевого напряжения | 320–430 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 3 фазы |
| Потребляемый ток | 30.7 А |
| Потребляемая мощность | 20 кВА |
| Ток реза | 20–100 А |
| Ток реза при ПН, 100% | 80 А |
| ПН (40°C) | 60 % |
| Рабочее напряжение | 88–120 В |
| Способ возбуждения дуги CUT | Высокочастотный |
| Скорость подачи сжатого воздуха | 250 л/мин |
| Номинальное давление компрессора | 0.7 Мпа |
| Напряжение холостого хода | 315 В |
| Максимальная толщина разрезаемого металла | 35 мм |
Дополнительные функции CUT
| Характеристика | Значение |
|---|---|
| Регулировка давления | Да |
| Проверка давления рабочей дуги | Да |
| Дежурная дуга плазмотрона | Да |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | Комбинированный |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Аналоговое |
| Цифровая индикация параметров резки | Индикатор |
| Подключение к станкам ЧПУ | Да |
| Интеллектуальная система охлаждения аппарата | Да |
| Встроенный фильтр регулятор с манометром | Да |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Коэффициент мощности | 0.7 |
| КПД | 85 % |
| Класс изоляции | F |
| Степень защиты | IP 21S |
| Температура эксплуатации | 0 …+40 °C |
| Габаритные размеры | 568 ×259× 446 мм |
| Вес | 27 кг |
Панельные соединения
| Характеристика | Значение |
|---|---|
| Разъем плазмотрона | Ц.а. |
| Разъем управления для ЧПУ | 2 Pin/4 Pin |
| Разъем клеммы заземления | ОКС 10–25 |
| Подключение сжатого воздуха | Штуцер ⌀9 мм |
