Описание
REAL ARC 400 (Z29802)— инверторный сварочный аппарат для ручной дуговой сварки покрытым электродом (MMA) на прямой и обратной полярности.
Отличительными особенностями аппарата являются:
REAL ARC 400 работает от трехфазной питающей сети 380 В
- Оборудование REAL произведено на автоматизированной линии. Его особенностью является использование современных электронных компонентов и транзисторов с высокоскоростным переключением, что позволило снизить до 40% температурную нагрузку на электронную часть, по сравнению с предыдущим поколением компонентов и уменьшить массогабаритные характеристики
- Благодаря разъему ОКС 35-50 мм силовые выходы при работе не нагреваются
Противоударная защита
- REAL ARC 400 (Z29802)— это надежный, долговечный и ударопрочный инструмент для сварочных мастерских и работы на производственных площадках
- Аппарат имеет прочный металлический корпус, с противоударной защитой бамперами и удобными ручками для переноски
Работа при продолжительных нагрузках
- Система охлаждения сварочного аппарата обеспечивает максимальный обдув греющихся компонентов, что обеспечивает бесперебойную устойчивую работу при температуре 25° без отключения по перегреву
- Промышленное оборудование REAL произведено на автоматизированной линии. Их особенностью является использование современных электронных компонентов и транзисторов с высокоскоростным переключением. Это позволило снизить до 40% температурную нагрузку на электронную часть, по сравнению с предыдущим поколением компонентов и уменьшить массогабаритные характеристики
-
В промышленных аппаратах серии REAL реализовано раздельное исполнение силовой части и управления, что снижает загрязняемость и улучшает охлаждение, что позволяет применять оборудование на особо загруженных производствах
Аппарат REAL ARC 400 (Z29802) имеет удобную систему управления и дисплей для отображения параметров сварки:
- На цифровом дисплее отображается сила сварочного тока
- Индикатор загорается при перегрузке по току
- Индикатор перегрева загорается, когда аппарат перегрелся
- Регулятор форсажа дуги
- Горячий старт настраивается бесступенчато с помощью удобного прорезиненного регулятора
- Ток сварки настраивается бесступенчато с помощью удобного прорезиненного регулятора
- Кнопка включения ДУ
Комплект поставки:

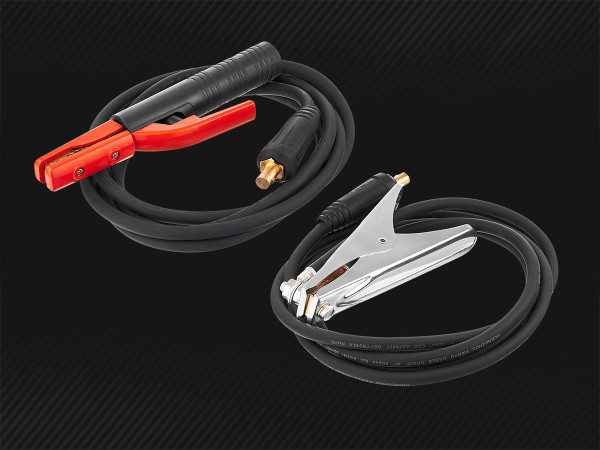

- Электрододержатель 400 А в сборе с кабелем 3 м, разъемы ОКС 35-50— 1 шт.
- Клемма заземления 400 А в сборе с кабелем 3 м— 1 шт.
- Паспорт и Руководство по эксплуатации— 1 шт.
Режимы сварки
| Характеристика |
Значение |
| Режим сварки MMA DC |
Да |
| Режим воздушно-дуговой строжки |
Да |
Технические характеристики
| Характеристика |
Значение |
| Напряжение питающей сети |
380 В |
| Рабочий диапазон сетевого напряжения |
320–430 В |
| Частота питающей сети |
50 Гц |
| Количество фаз |
3 фазы |
| Потребляемый ток |
24.5 А |
| Потребляемая мощность ММА |
16.1 кВА |
| Сварочный ток MMA |
30–380 А |
| Рабочее напряжение MMA |
21.2–35.2 В |
| Напряжение холостого хода MMA |
63 В |
| ПН (40°C) |
60 % |
| Сварочный ток при ПН, 100%, MMA |
294 А |
| Диаметр электрода MMA |
1.6–6.0 мм |
Дополнительные функции MMA
| Характеристика |
Значение |
| Hot Start |
Да |
| Регулируемый ток Hot Start |
Да |
| Регулируемый ARC Force |
Да |
Конструктивные решения
| Характеристика |
Значение |
| Тип изготовления |
Комбинированный |
| Тип транзисторов |
IGBT транзисторы |
| Тип управления |
Аналоговое |
| Цифровая индикация параметров сварки |
Индикатор |
| Подключение ДУ |
Да |
| Память последнего режима сварки |
Да |
Базовые характеристики
| Характеристика |
Значение |
| Температура эксплуатации |
–20…+40 °C |
| Коэффициент мощности |
0.95 |
| КПД |
87 % |
| Класс изоляции |
F |
| Степень защиты |
IP 21S |
| Габаритные размеры |
520× 260×440 мм |
| Вес |
19.8 кг |
Панельные соединения
| Характеристика |
Значение |
| Силовые панельные соединения |
ОКС 35–50 |
| Разъём ДУ |
4 Pin |
