Описание

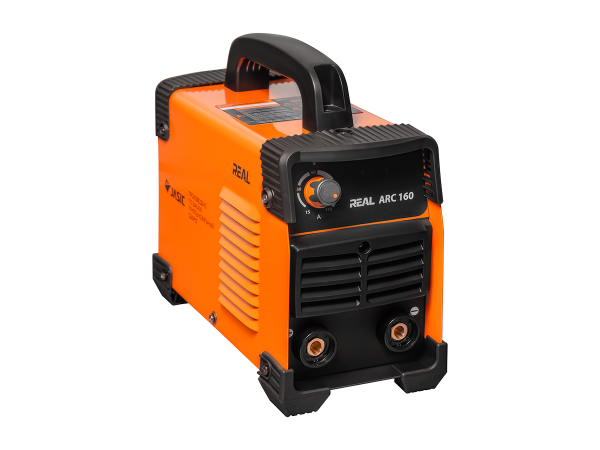

REAL ARC 160 (Z240N)— инверторный сварочный аппарат для ручной дуговой сварки покрытым электродом (MMA) диаметром до 3.2 мм.
Аппараты просты в применении и надежны в процессе эксплуатации
Отличительными особенностями аппарата являются:
- Устойчивая работа при напряжении сети от 160 В
- Уверенная сварка электродом до 3.2 мм
- Функция Antistick
- Классическая система управления
- Стабильность горения дуги
- Есть все необходимое в комплекте для выполнения сварочных работ
REAL ARC 160 работает от однофазной питающей сети 220 В
- Инвертор может работать от автономных электростанций, генераторов, необорудованных цифровыми инверторами. Подключение возможно через удлинитель большой длины, с правильно подобранным сечением кабеля— чтобы исключить потерю мощности
- Благодаря увеличенному разъему ОКС 16-25 мм силовые выходы при работе не нагреваются
Компактный и легкий аппарат весом 3.4 кг
Имеет прочный металлический корпус, оснащенным бамперами, которые защищают его от повреждений при ударах или падения с небольшой высоты

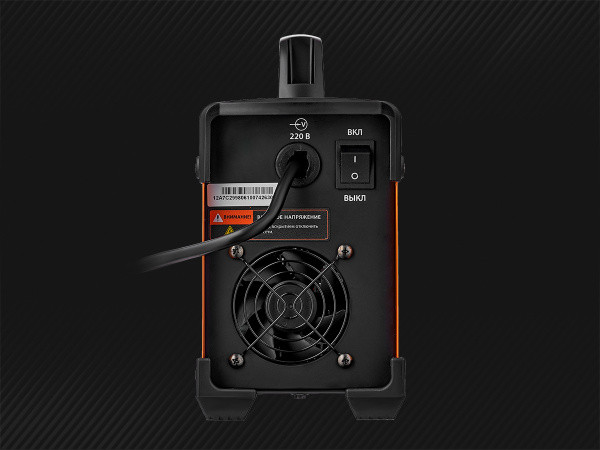

Производительная система вентиляции
Система охлаждения сварочного аппарата обеспечивает максимальный обдув греющихся компонентов, что обеспечивает бесперебойную устойчивую работу при температуре 25° без отключения по перегреву

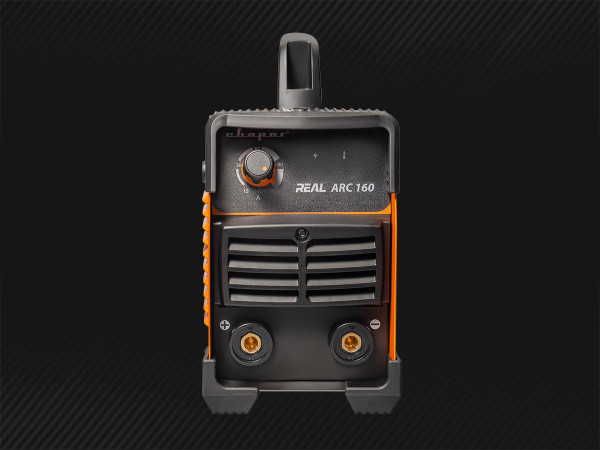

Аппарат REAL ARC 160 имеет классическую систему управления:
- Настройки осуществляются бесступенчато с помощью удобного прорезиненного регулятора силы сварочного тока
- Светодиодный индикатор перегрева
- Светодиодный индикатор перегрузки по току

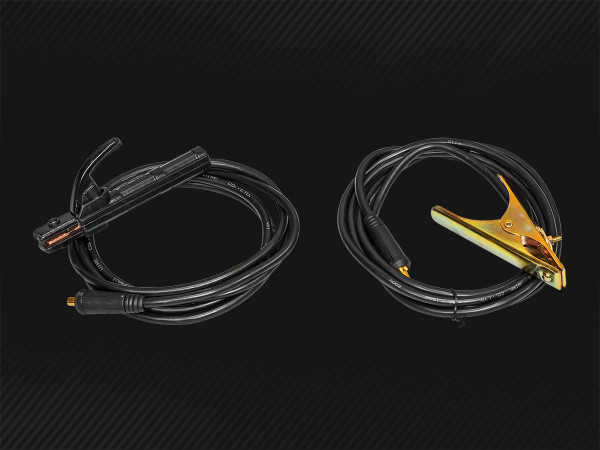

Комплект поставки:
- Электрододержатель 200 А в сборе с кабелем 3 м, разъемы ОКС 10-25— 1 шт.
- Клемма заземления 200 А в сборе с кабелем 3 м— 1 шт.
- Паспорт и Руководство по эксплуатации— 1 шт.
Режимы сварки
| Характеристика | Значение |
|---|---|
| Режим сварки MMA DC | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 220 В |
| Рабочий диапазон сетевого напряжения | 160–270 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 1 фаза |
| Потребляемый ток | 25.4 А |
| Потребляемая мощность ММА | 5.6 кВА |
| Сварочный ток MMA | 15–160 А |
| Рабочее напряжение MMA | 20.6–24.8 В |
| Напряжение холостого хода MMA | 62 В |
| ПН (40°C) | 60 % |
| Сварочный ток при ПН, 100%, MMA | 120 А |
| Диаметр электрода MMA | 1.6–3.2 мм |
Дополнительные функции MMA
| Характеристика | Значение |
|---|---|
| Antistick | Да |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | SMT монтаж |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Аналоговое |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Температура эксплуатации | –10…+40 °C |
| Коэффициент мощности | 0.7 |
| КПД | 85 % |
| Класс изоляции | F |
| Степень защиты | IP 21S |
| Габаритные размеры | 282×113×200 мм |
| Вес | 3.4 кг |
Панельные соединения
| Характеристика | Значение |
|---|---|
| Силовые панельные соединения | ОКС 10–25 |
