Описание

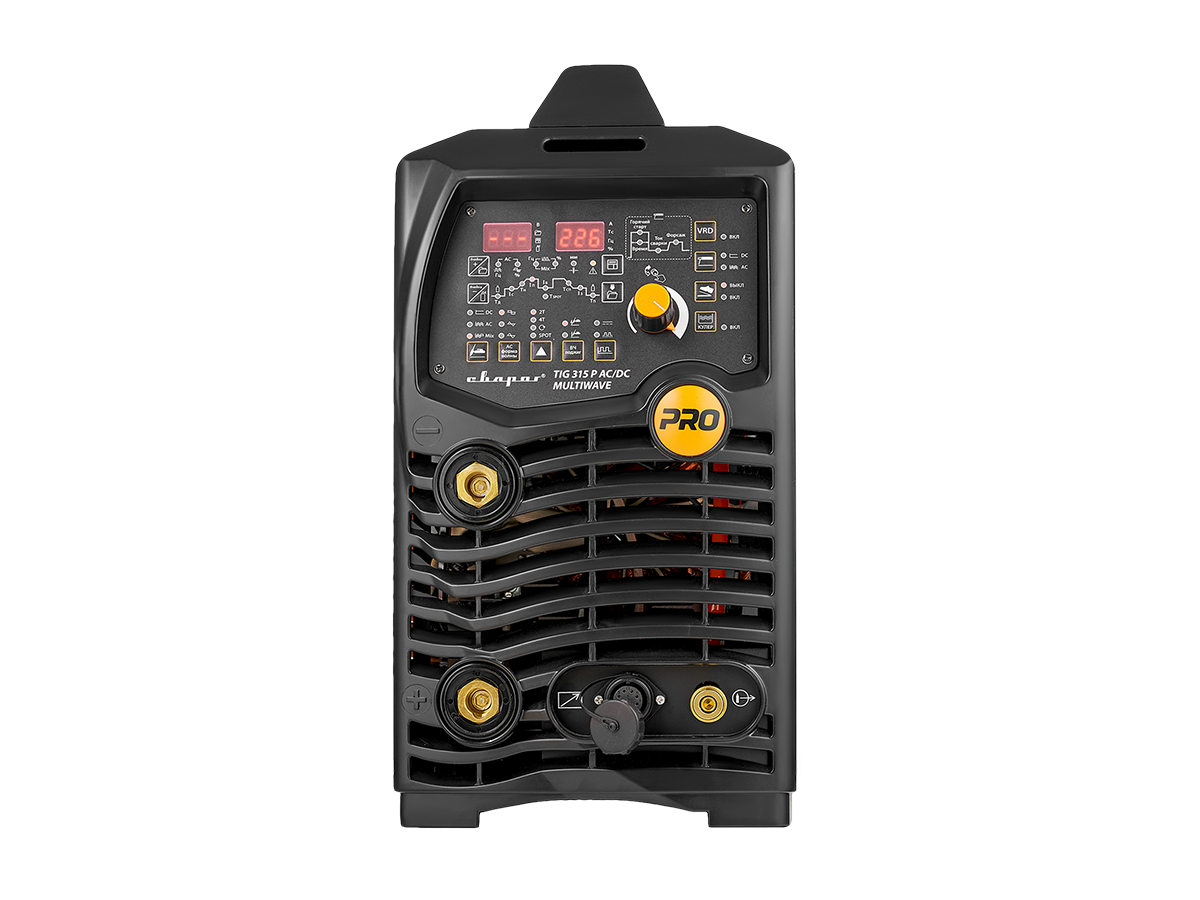

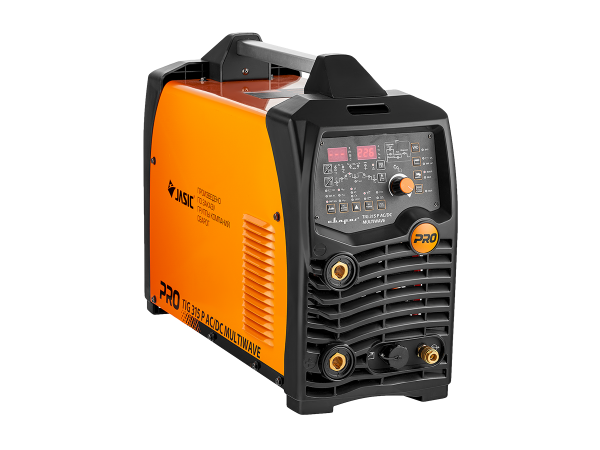

PRO TIG 315 P AC/DC MULTIWAVE (E202)—многофункциональный сварочный аппарат для сварки в режимах TIG на токах DC и AC , MMA на токах DC и AC.
Отличительными особенностями аппарата являются
- Сварка TIG вышла на новый уровень с аппаратом PRO TIG 315 P AC/DC MULTIWAVE (E202) – принципиально новое решение по своему функциональному и конструктивному исполнению, первый в линейке Сварог аппарат с функцией изменения формы волны
- Многофункциональный сварочный аппарат PRO TIG 315 P AC/DC MULTIWAVE (E202) предназначен для аргонодуговой сварки (TIG) на постоянном (DC) и переменном (AC) токах, для ручной дуговой сварки (MMA) на постоянном (DC) и переменном (AC) токах
- Аппарат осуществляет сварку низкоуглеродистых, легированных, нержавеющих, разнородных сталей, а также алюминия, меди, латуни и других сплавов
Профессиональная сварка с PRO TIG 315 P AC/DC MULTIWAVE
- Режим TIG AC— переменный сварочный ток
- Режим TIG AC Pulse— переменный импульсный сварочный ток
- Режим TIG DC— постоянный сварочный ток
- Режим TIG DC Pulse— постоянный импульсный сварочный ток
- Режим MIX TIG со сменой формы волны
- Режим TIG SPOT— точечная TIG сварка
- Режим MMA DC— постоянный сварочный ток
- Режим MMA AC— переменный сварочный ток
Превосходное качество и комфортная сварка
- Удобная и быстрая система управления настройками сварочного процесса
- Стабильный поджиг дуги на минимальном токе
- Память программ сварки для TIG и MMA сварки
- Предустановленные программы сварки
- Подключение педали управления сварочным током
- Подключение горелок с различным типом управления
- 2Т и 4Т режимы сварки
- Сброс к заводским настройкам

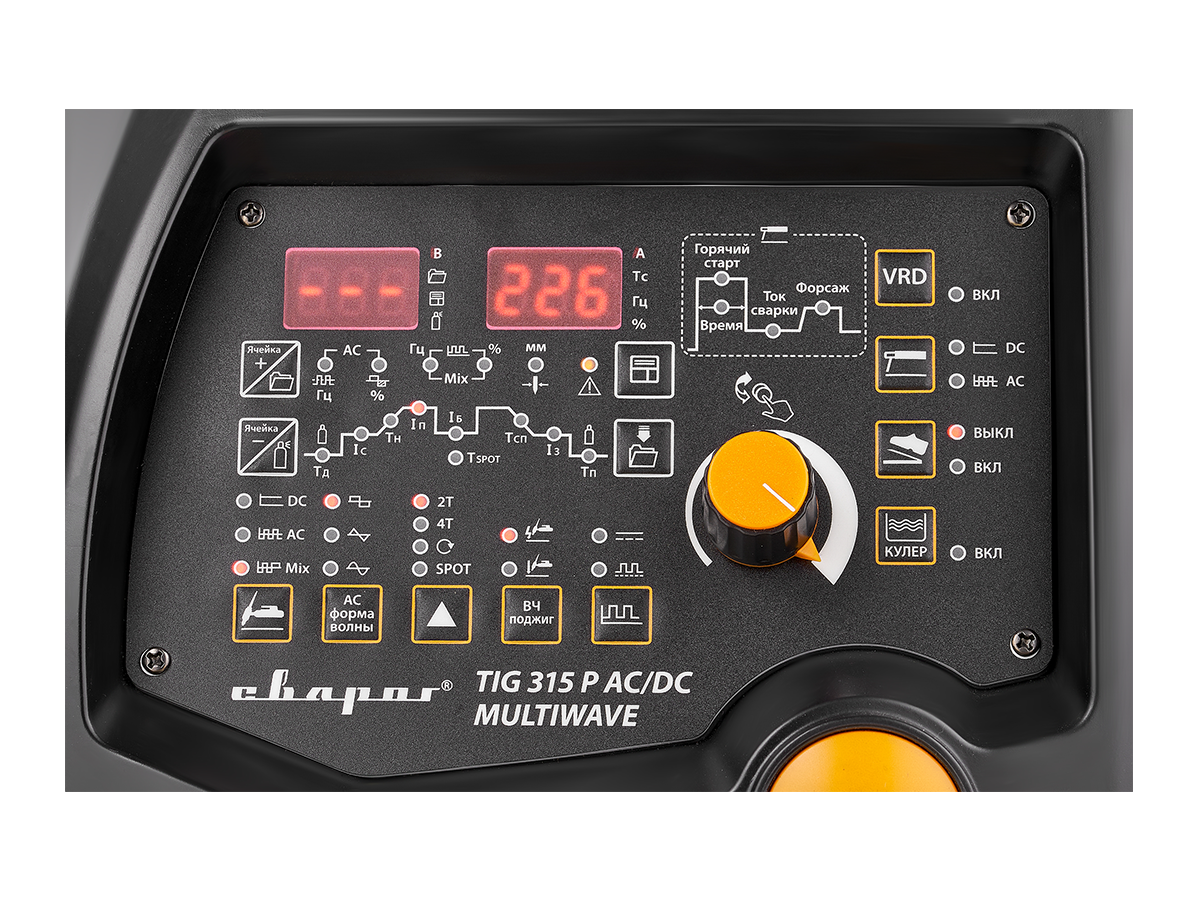

Аппарат PRO TIG 315 P AC/DC MULTIWAVE имеет удобную систему управления
- Индикатор параметров: Напряжение на дуге, Предустановленные режимы сварки или ячейки памяти, Сохранение режима сварки, Продувка газом
- Индикатор параметров: Ток сварки, Время параметров, Частота, Коэффициент заполнения
- Индикатор выбора вольфрамового электрода и индикатор некорректного тока сварки
- Циклограмма сварки
- Кнопка входа в предустановленные программы сварки или ячейки памяти, увеличение номера ячейки
- Уменьшение номера ячейки и кнопка выбора продувки газом до сварки
- Выбор типа сварки: TIG DC, TIG АC, TIG DC AC
- Выбор формы волны: прямоугольная форма волны переменного тока, треугольная форма волны переменного тока, синусоидальная форма волны
- Режимы сварки: 2T, 4 Т, режим повтора, режим Spot
- Выбор типа поджига: высокочастотный поджиг и поджиг касанием (TIG Lift)
- Выбор режима сварки: безымпульсный и импульсный режимы
- Загрузка программ сварки или сброс к заводским настройкам
- Сохранение или перезапись программ сварки. Количество ячеек 50
- Регулятор выбора и регулировки параметра. Чтобы выбрать параметр, вращайте регулятор влево или вправо. Чтобы установить параметр, нажмите на регулятор и установите параметр. Чтобы выйти из регулировки, нажмите на регулятор еще раз
- Включение кулера
- Включение педали управления
- Выбор режима ММА: постоянный ток (DC) и переменный ток (AC)
- Кнопка включения VRD: снижение напряжения холостого хода до безопасного уровня
- Циклограмма для ММА сварки
Управлять сварочным процессом просто с высокотехнологичным оборудованием
- Применение импульсных режимов для TIG сварки делает сварочный процесс более контролируемым и, как следствие, уменьшает деформацию металла после сварки
- Благодаря смене формы волны в режимах MIX TIG и TIG AC аппарат выполняет самые сложные технологические задачи по сварке
-
Аппарат имеет 50 ячеек памяти, включая предустановленные 35 программ для аргонодуговой сварки и 5 программ для ручной дуговой сварки с возможностью перезаписи. Эта опция позволяет быстро приступить к работе
-
Широкий выбор функций и параметров сварки позволяет получить сварное соединение высокого качества
Бесперебойная устойчивая работа при температуре 40°
Аппарат оснащен интеллектуальной системой охлаждения и мощным вентилятором, создающим поток воздуха более 10 м/с. Интеллектуальная система охлаждения снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума. Особенно эта функция понравится в тех случаях, где работы производятся в небольших помещениях, или присутствуют металлические стены, шум вентилятора не будет отвлекать от работы

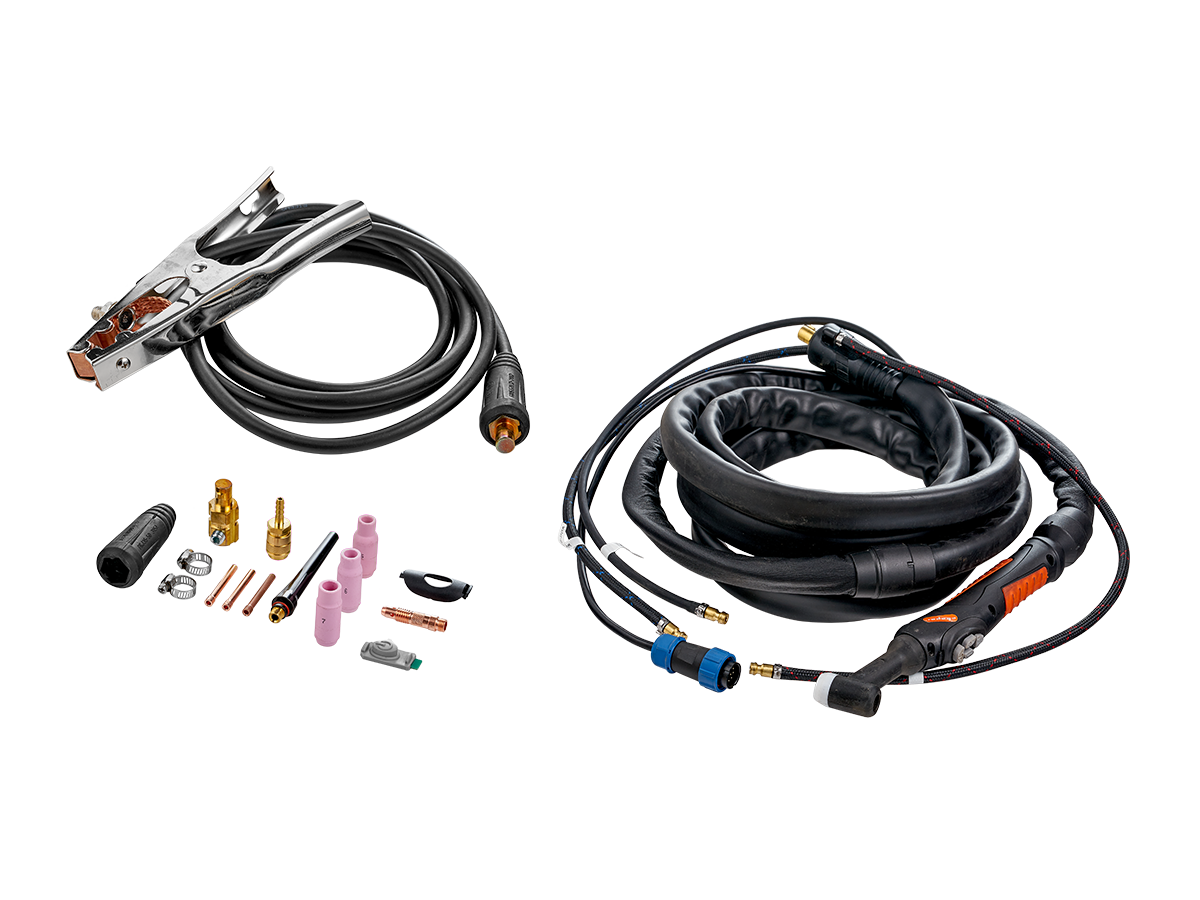

Комплект поставки:
- Горелка TECH TS 18 в сборе, 4 м— 1 шт.
- Клемма заземления в сборе 300 А, 3 м— 1 шт.
- Комплект ЗИП— 1 шт.
- Паспорт и Руководство по эксплуатации— 1 шт.
Режимы сварки
| Характеристика |
Значение |
| Режим сварки TIG DC |
Да |
| Режим сварки TIG AC/DC |
Да |
| Режим сварки TIG DC Pulse |
Да |
| Режим сварки TIG AC/DC Pulse |
Да |
| Режим сварки TIG MIX |
Да |
| Режим сварки TIG MIX со сменой формы волны |
Да |
| Режим сварки TIG АС со сменой формы волны |
Да |
| Режим сварки MMA DC |
Да |
| Режим сварки MMA AC |
Да |
Режимы работы горелки
| Характеристика |
Значение |
| Режим работы 2T/4T |
Да |
| Режим сварки SPOT |
Да |
| Режим повтора |
Да |
Технические характеристики
| Характеристика |
Значение |
| Напряжение питающей сети |
380 В |
| Рабочий диапазон сетевого напряжения |
320–430 В |
| Частота питающей сети |
50 Гц |
| Количество фаз |
3 фазы |
| Потребляемый ток |
19.3 А/26.5 А |
| Потребляемая мощность TIG |
12.7 кВА |
| Потребляемая мощность MMA |
14.9 кВА |
| Сварочный ток TIG |
5–315 А |
| Сварочный ток MMA |
10–270 А |
| Рабочее напряжение TIG |
10.4– 22.4 В |
| Рабочее напряжение MMA |
20.4 –30.4 В |
| Напряжение холостого хода TIG |
76 В |
| Напряжение холостого хода MMA/ VRD |
76/9 В |
| ПН (40°C) |
60 % |
| Сварочный ток при ПН, 100%, TIG |
220 А |
| Сварочный ток при ПН, 100%, MMA |
185 А |
| Диаметр электрода TIG |
1.0–4.0 мм |
| Диаметр электрода MMA |
1.5– 5.0 мм |
| Способ возбуждения дуги |
Касанием/Высокочастотный |
| Количество ячеек памяти программ сварки |
50 (на все режимы сварки)шт. |
| Память программ сварки |
Да |
Дополнительные функции TIG
| Характеристика |
Значение |
| Тестовая продувка газом до сварки |
Да |
| Регулируемое время продувки газом до сварки |
0.5–10 сек |
| Регулируемое время продувки газом после сварки |
0.5–15 сек |
| Регулировка времени нарастания тока |
Да |
| Регулировка времени спада тока |
Да |
| Регулировка баланса полярности AC |
Да |
| Регулируемая частота AC |
50–200 Гц |
| Полная циклограмма TIG сварки |
Да |
| Программы Tig сварки |
Да |
| Количество ячеек памяти TIG |
50 (на все режимы сварки) шт |
| Регулируемая частота импульсов |
0.5–200 Гц |
Дополнительные функции MMA
| Характеристика |
Значение |
| Antistick |
Да |
| Hot Start |
Да |
| Регулируемый Hot Start |
Да |
| Регулируемый ARC Force |
Да |
| VRD |
Да |
| Отключаемый VRD |
Да |
| Память программ MMA сварки |
Да |
| Количество ячеек памяти MMA сварки |
50 (на все режимы сварки) шт |
| Воздушно–дуговая строжка |
Да |
Конструктивные решения
| Характеристика |
Значение |
| Тип изготовления |
Комбинированный |
| Тип транзисторов |
IGBT транзисторы |
| Тип управления |
Процессорное цифровое |
| Цифровая индикация параметров сварки |
Индикатор |
| Подключение ДУ |
Педаль |
| Память последнего режима сварки |
Да |
| Подключение блока охлаждения |
Да |
| Интеллектуальная система охлаждения аппарата |
Да |
| Сброс к заводским настройкам |
Да |
| Установка тележки |
Да |
| Подключение горелки с управлением |
Да/ Цифровое |
Базовые характеристики
| Характеристика |
Значение |
| Коэффициент мощности |
0.7 |
| КПД |
85 % |
| Класс изоляции |
F |
| Степень защиты |
IP 23S |
| Температура эксплуатации |
0…+40 °C |
| Габаритные размеры |
566 ×223× 405 мм |
| Вес |
25.5 кг |
Панельные соединения
| Характеристика |
Значение |
| Силовой разъём горелки |
ОКС 35–50 |
| Разъем управления горелки |
9 Pin IHQ0891 |
| Силовые панельные соединения |
ОКС 35–50 |
| Подключение газа к горелке |
Б.р. |
| Подключение газа, вход |
Б.р. |
