Описание

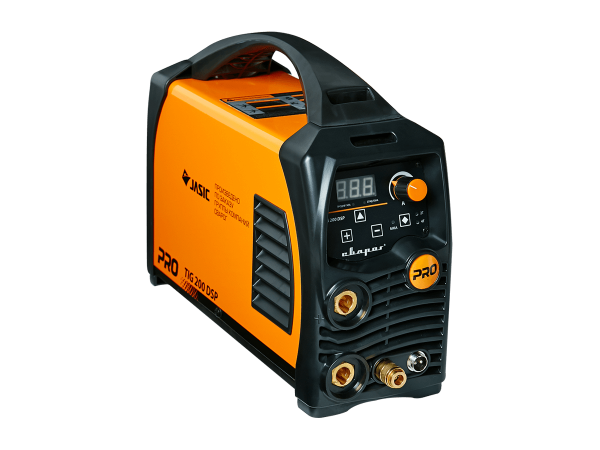

PRO TIG 200 DSP (W207)— инверторный аппарат для аргонодуговой сварки (TIG) и ручной дуговой сварки покрытым электродом (MMA).
Отличительными особенностями аппарата являются:
- Расширенные настройки процесса сварки
- 2Т и 4Т режимы сварки
- Регулировка времени спада сварочного тока
- Регулируемое время продувки газом после сварки
- Режим сварки ММА
- Высокая производительность
PRO TIG 200 DSP работает от однофазной питающей сети 220 В
- Аппарат адаптирован к российским условиям и обеспечивает устойчивую работу в широком диапазоне напряжения сети
- Инвертор может работать от автономных электростанций, генераторов, необорудованных цифровыми инверторами. Подключение возможно через удлинитель большой длины, с правильно подобранным сечением кабеля— чтобы исключить потерю мощности
- Благодаря разъему ОКС 35-50 мм силовые выходы при работе не нагреваются

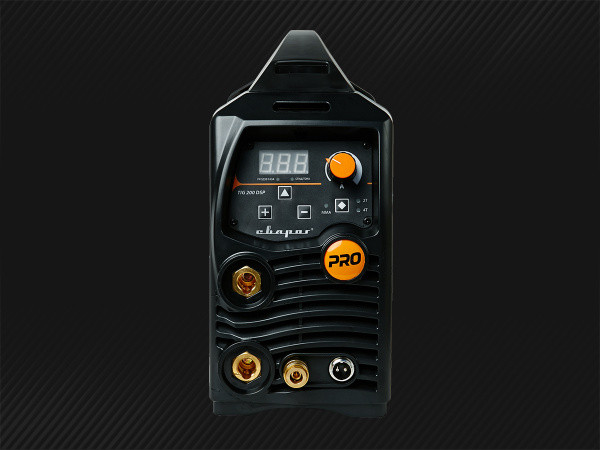

Аппарат PRO TIG 200 DSP имеет удобную систему управления:
- Цифровой дисплей отображает параметры сварки
- Регулировка силы тока осуществляется бесступенчато
- Кнопка переключения способа сварки MMA и TIG, также переключение режима 2Tи 4T для TIG
- Кнопка уменьшения времени параметров сварки
- Кнопка переключения параметров сварки: Спад тока и Газ после сварки
- Кнопка увеличения времени параметров сварки
Производительная система вентиляции
Система охлаждения сварочного аппарата обеспечивает максимальный обдув греющихся компонентов, что обеспечивает бесперебойную устойчивую работу при температуре 25° без отключения по перегреву
Компактный и легкий аппарат весом 6.2 кг
- PRO TIG 200 DSP – это легкие, надежные, долговечные и ударопрочные инструменты для сварочных мастерских и работы на объектах.
- Аппарат имеет компактные размеры, прочный металлический корпус и удобную ручку для переноски. При необходимости можно прикрепить плечевой ремень

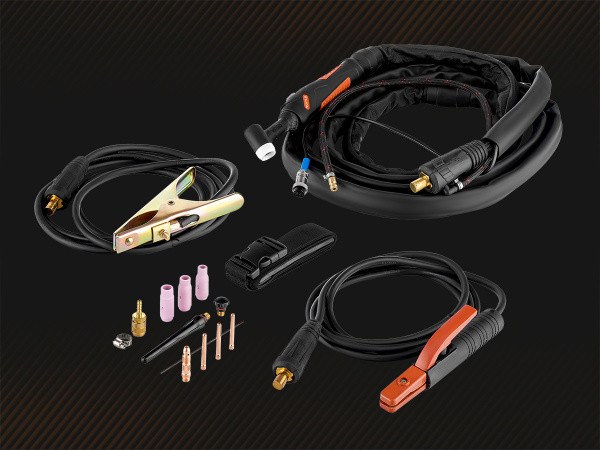

Комплект поставки:
- Горелка в сборе TECH TS 26, 4 м— 1 шт.
- Клемма заземления в сборе 200 А, 3 м— 1 шт.
- Электрододержатель в сборе 200 А, 3 м— 1 шт.
- Комплект ЗИП— 1 шт.
- Паспорт и Руководство по эксплуатации— 1 шт
Режимы сварки
| Характеристика | Значение |
|---|---|
| Режим сварки TIG DC | Да |
| Режим сварки MMA DC | Да |
Режимы работы горелки
| Характеристика | Значение |
|---|---|
| Режим работы 2T/4T | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 220 В |
| Рабочий диапазон сетевого напряжения | 180–250 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 1 фаза |
| Потребляемый ток | 37 А |
| Потребляемая мощность TIG | 6 кВА |
| Потребляемая мощность MMA | 8.2 кВА |
| Сварочный ток TIG | 10–200 А |
| Сварочный ток MMA | 10–180 А |
| Рабочее напряжение TIG | 10.4 –18.0 В |
| Рабочее напряжение MMA | 20.4 –27.2 В |
| Напряжение холостого хода TIG | 65 В |
| Напряжение холостого хода MMA/ VRD | 60 В |
| ПН (40°C) | 60 % |
| Сварочный ток при ПН, 100%, TIG | 155 А |
| Сварочный ток при ПН, 100%, MMA | 140 А |
| Диаметр электрода TIG | 1.0–3.2 мм |
| Диаметр электрода MMA | 1.5– 4.0 мм |
| Способ возбуждения дуги | Высокочастотный |
| Память программ сварки | Нет |
Дополнительные функции TIG
| Характеристика | Значение |
|---|---|
| Регулируемое время продувки газом после сварки | 0–15 сек |
| Регулировка времени спада тока | Да |
| Регулируемая частота AC | Нет– Гц |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | SMT монтаж |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Процессорное цифровое |
| Цифровая индикация параметров сварки | Индикатор |
| Память последнего режима сварки | Да |
| Подключение горелки с управлением | Нет/ |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Коэффициент мощности | 0.7 |
| КПД | 85 % |
| Класс изоляции | F |
| Степень защиты | IP 21S |
| Температура эксплуатации | 0…+40 °C |
| Габаритные размеры | 365 ×135 ×277 мм |
| Вес | 6.2 кг |
Панельные соединения
| Характеристика | Значение |
|---|---|
| Силовой разъём горелки | ОКС 35–50 |
| Разъем управления горелки | 2 Pin |
| Силовые панельные соединения | ОКС 35–50 |
| Подключение газа к горелке | Б.р. |
| Подключение газа, вход | Б.р. |
