Описание

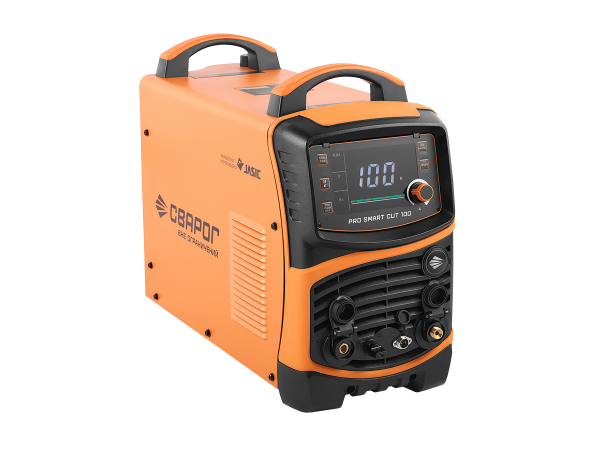

PRO SMART CUT 100 (L221S) — инверторный аппарат предназначен для воздушно-плазменной резки и раскроя металла до 35 мм.
PRO SMART CUT 100 продуман для тяжелых условий эксплуатации, монтажных работ, профессионального и промышленного использования, совместим с ЧПУ.
- Высокочастотный поджиг дуги (HF)
- Максимальная толщина разрезаемого металла– 35 мм
- Регулируемое время продувки газом после резки 5 и 15 сек
- Режим 2Т/4Т
- Проверка давления газа для установки рабочего давления
- Режим резки сетки
- Простое подключение и обслуживание разъемов плазмотронов
Комфортен и безопасен в использовании

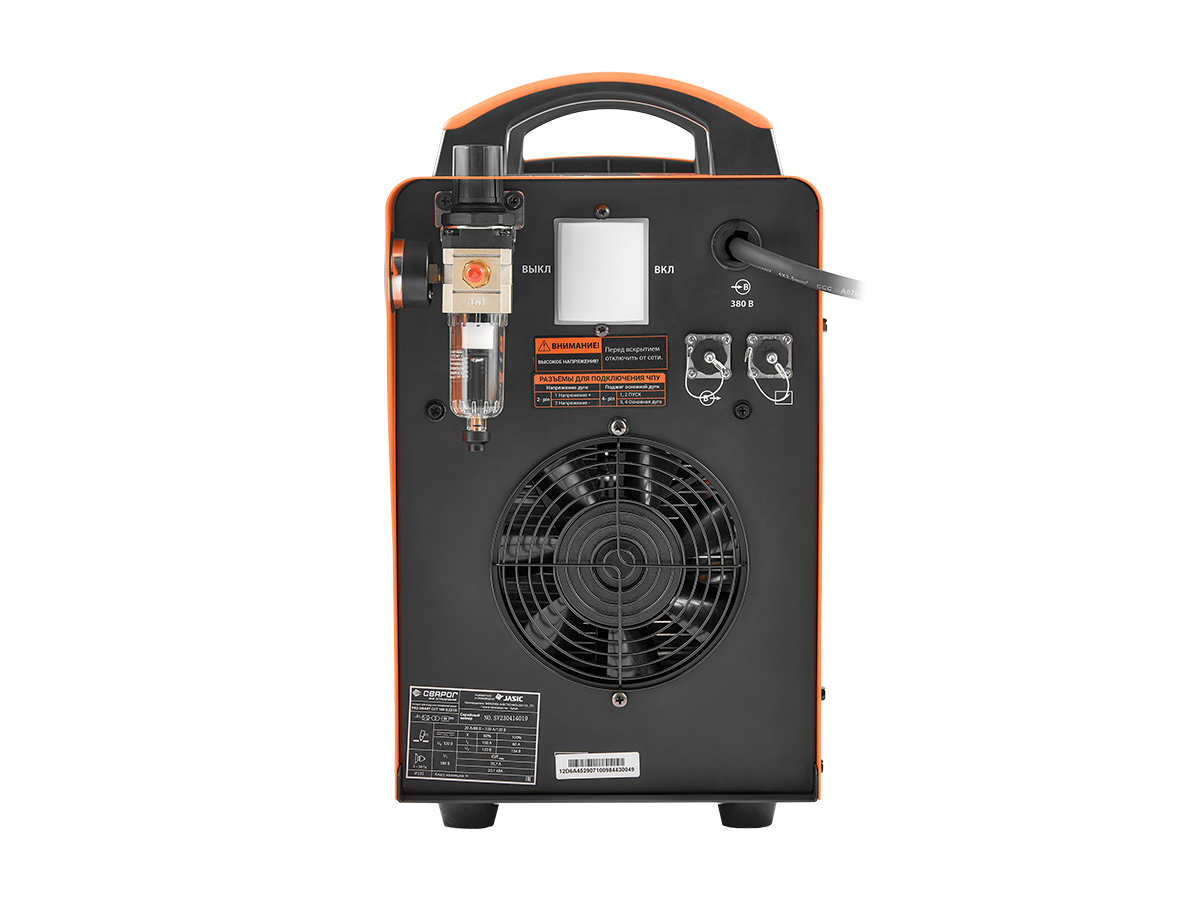

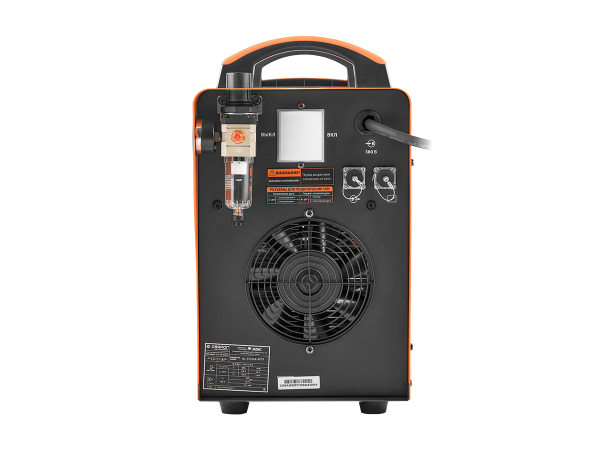

- Аппарат оснащен фильтром-регулятором для простой подготовки к работе и точной настройки рабочего давления
- Индикация и предустановка тока реза
- Индикатор сети и перегрева
- Сброс к заводским настройкам
- Защита от перегрева / защита от отсутствия фазы / защита от высокого сетевого напряжения

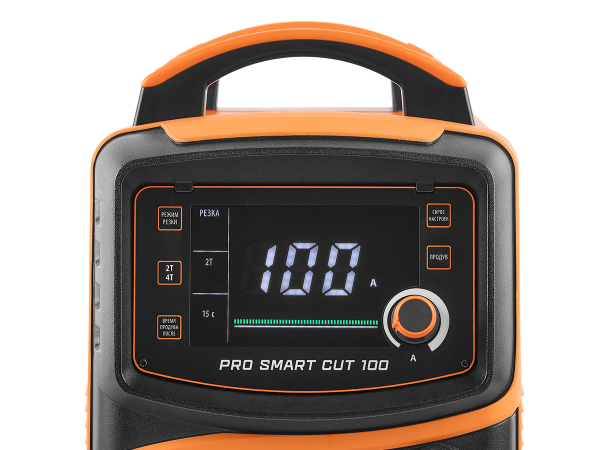

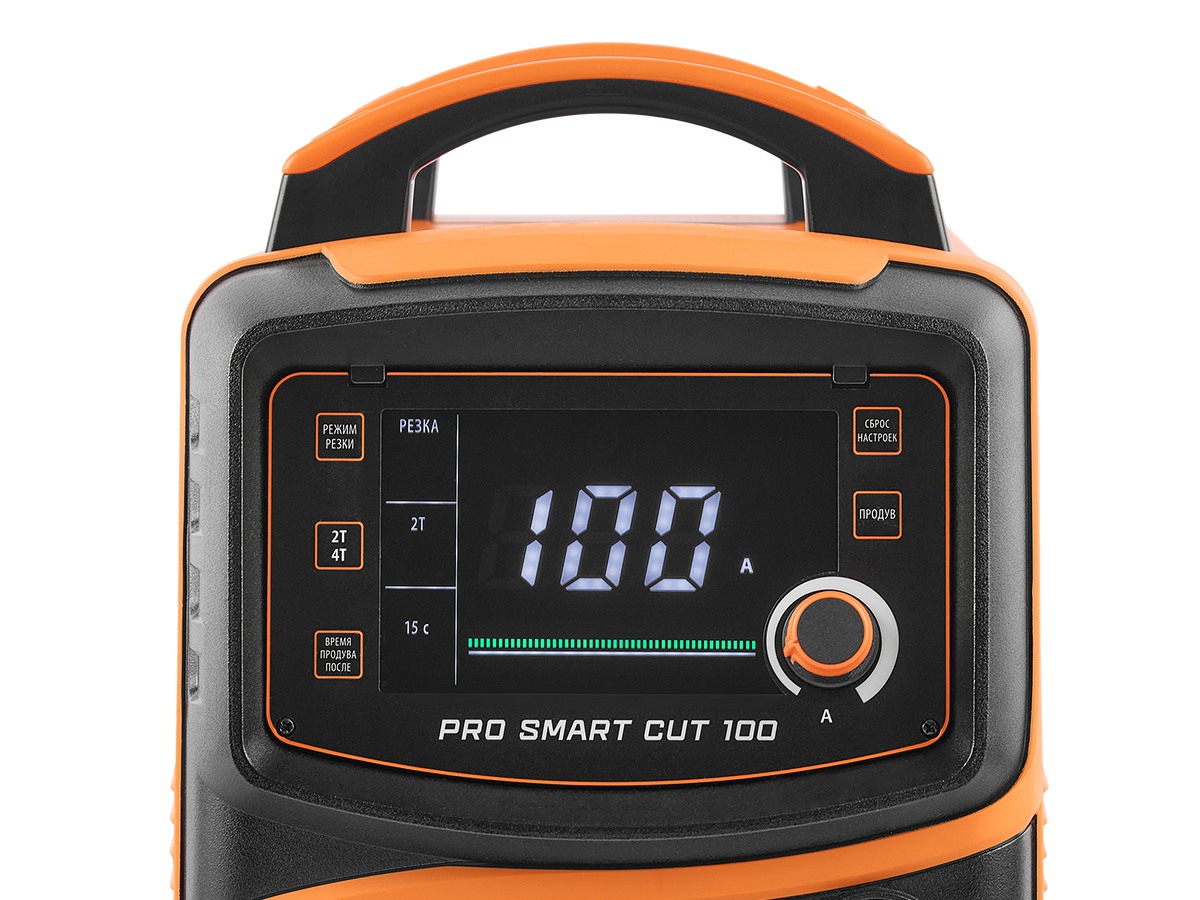

Применение современного LED дисплея делает отображение информации удобней, а настройку оборудования простой
- Кнопка выбора режима резки
- Кнопка переключения режима 2T/4T
- Кнопка времени продувки воздухом после резки
- LED дисплей
- Регулятор параметров тока
- Кнопка продувки воздухом
- Сброс аппарата к заводским настройкам
Конструктивные особенности:
- Процессорное управление резкой
- Интеллектуальная система охлаждения
- Разъемы для подключения ЧПУ с комплектными ответными разъемами
- Повышенная пылезащищенность благодаря раздельному исполнению силовой части и плат управления. Силовая часть помещена в стальной короб, который защищает силовую часть от попадания мелкодисперсной пыли и грязи
- Плата осциллятора отделена стальным защитным экраном, что исключает действие высоковольтных помех на электронику аппарата
- Защищенная конструкция подключения разъемов клеммы заземления и силового провода плазмотрона

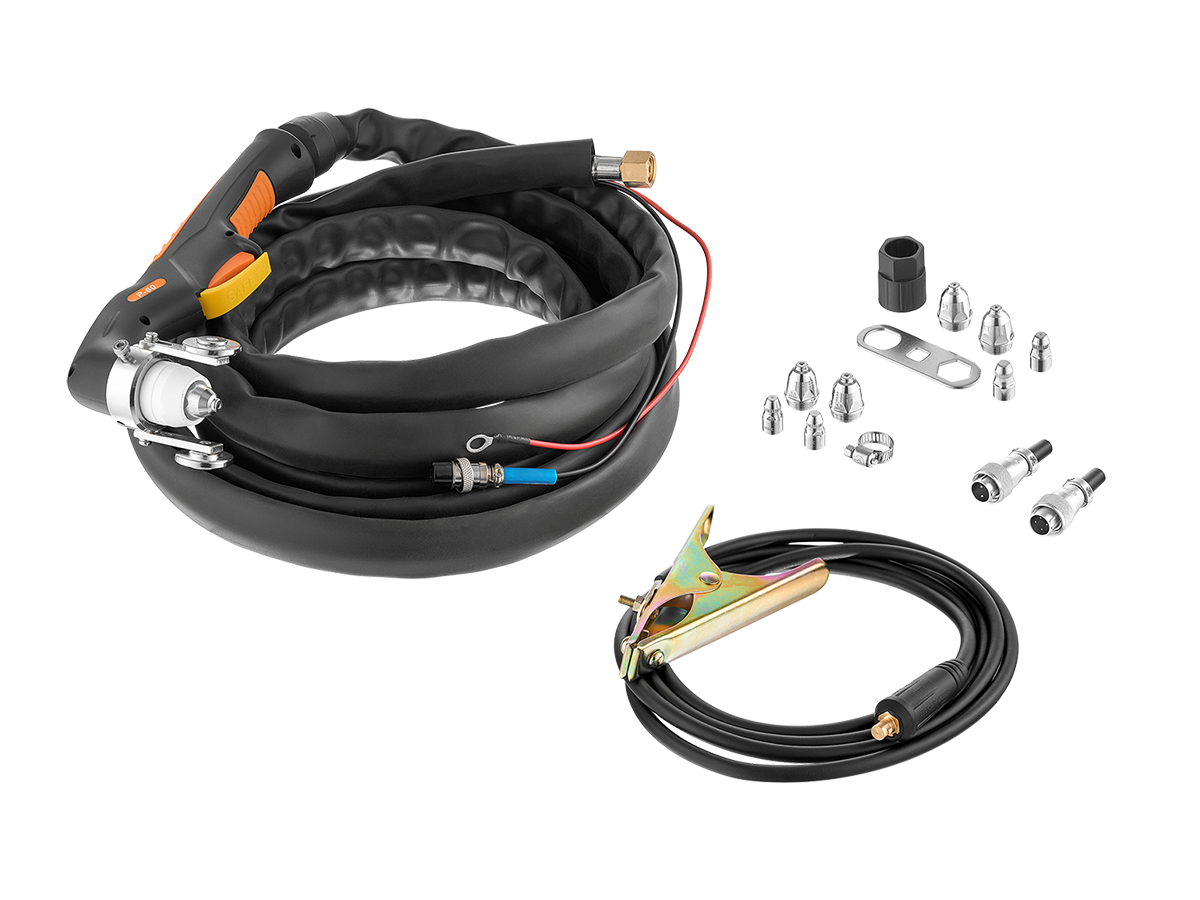

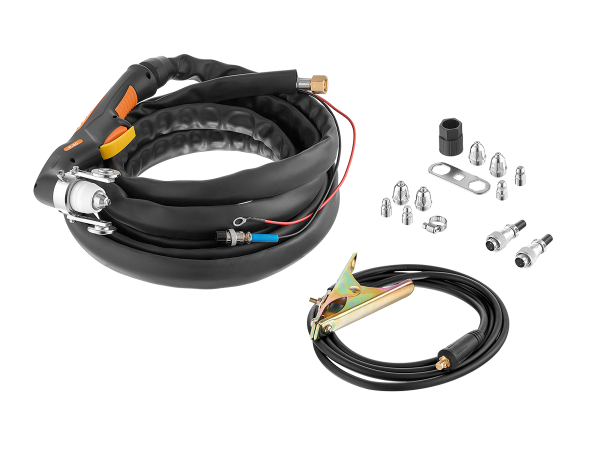

Комплект поставки:
- Плазменный резак Р-80 (100 А) в сборе, 5 м— 1 шт.
- Клемма заземления 300А в сборе с кабелем, 3 м— 1 шт.
- Комплект ЗИП— 1 шт.
- Паспорт и Руководство по эксплуатации— 1 шт.
Режимы резки
| Характеристика | Значение |
|---|---|
| Режим резки CUT | Да |
| Режим резки сетки | Да |
Режимы работы горелки
| Характеристика | Значение |
|---|---|
| Режим работы 2Т/4Т | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 380 В |
| Рабочий диапазон сетевого напряжения | 320–430 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 3 фазы |
| Потребляемый ток | 30.7 А |
| Потребляемая мощность | 20.1 кВА |
| Ток реза | 20–100 А |
| Ток реза при ПН, 100% | 60 А |
| ПН (40°C) | 60 % |
| Рабочее напряжение | 88–120 В |
| Способ возбуждения дуги CUT | Высокочастотный |
| Скорость подачи сжатого воздуха | 250 л/мин |
| Номинальное давление компрессора | 0.5 Мпа |
| Напряжение холостого хода | 320 В |
| Максимальная толщина разрезаемого металла | 35 мм |
Дополнительные функции CUT
| Характеристика | Значение |
|---|---|
| Регулировка давления | Да |
| Проверка давления рабочей дуги | Да |
| Проверка давления дежурной дуги | Да |
| Дежурная дуга плазмотрона | Да |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | Комбинированный |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Процессорное цифровое |
| Цифровая индикация параметров резки | Дисплей LED |
| Подключение к станкам ЧПУ | Да |
| Интеллектуальная система охлаждения аппарата | Да |
| Встроенный фильтр регулятор с манометром | Да |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Коэффициент мощности | 0.7 |
| КПД | 85 % |
| Класс изоляции | H |
| Степень защиты | IP 23S |
| Температура эксплуатации | 0 …+40 °C |
| Габаритные размеры | 636×255×457 мм |
| Вес | 29 кг |
Панельные соединения
| Характеристика | Значение |
|---|---|
| Разъем плазмотрона | 3/8 G |
| Разъем управления для ЧПУ | 2 Pin/4 Pin |
| Разъем клеммы заземления | ОКС 10–25 |
| Подключение сжатого воздуха | Штуцер ⌀9 мм |
