Портал TSG предназначен для создания надежных, точных и экономичных решений для сварки, используемых при изготовлении очень больших компонентов, таких как экскаваторы, контейнеры и оборудование для передвижения грунта.

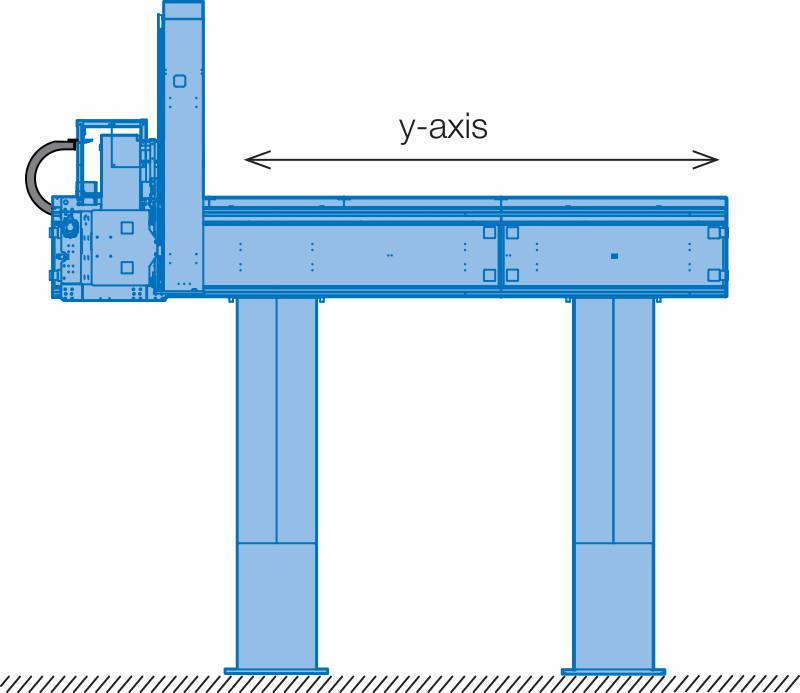

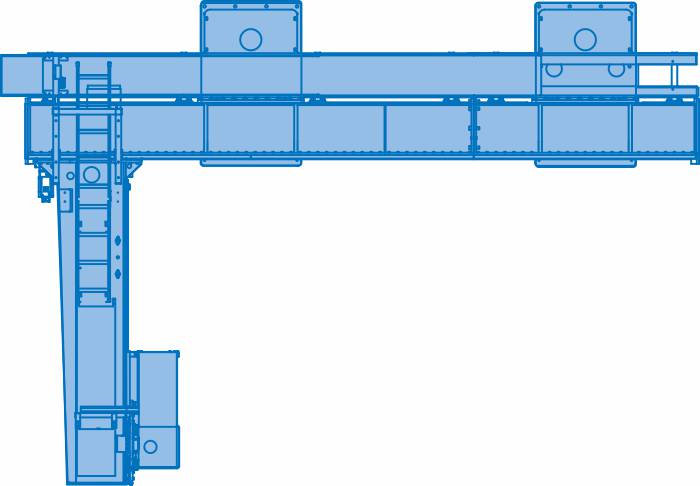

Портал TSG оснащен сервоприводами, при этом он полностью синхронизирован с контроллером робота. Конструкция балки Y портала изготовлена с использованием двух- и четырехметровых модулей для достижения требуемой длины и необходимого числа опорных колонн.

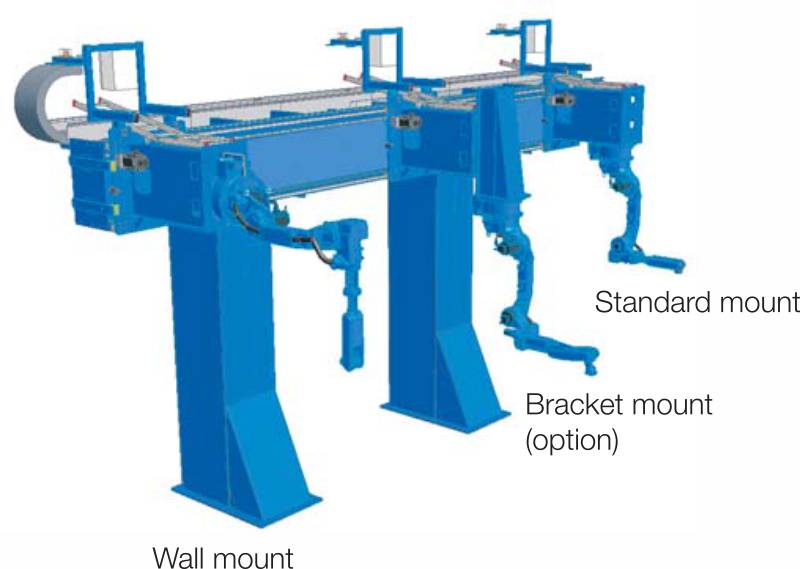

В сдвоенных системах несколько роботов перемещаются по балке Y, при этом роботы могут работать вместе или независимо друг от друга.
| Технические хар-ки | TSG-y | TSG-yx | TSG-yz | TSG-yxz |
| y-ось | ||||
| Длина перемещения мм | L-975 | L-1100 | L-1100 | L-1100 |
| Длина с шагом 2 метра (L) м. | 4-24 | 4-24 | 4-24 | 4-24 |
| Высота колонны | 4 | 4 | 4 | 4 |
| Скорость перемещения, м/с | 1.5 | 1.5 | 1.5 | 1.5 |
| Ускорение м/с2 | 1.5 | 1.5 | 1.5 | 1.5 |
| Время перемещения на расстояние 0.5 / 1.0 метр, с. | 1.24 / 1.72 | 1.24 / 1.72 | 1.24 / 1.72 | 1.24 / 1.72 |
| Время перемещения на расстояние 1.2 / 1.5 метр, с. | 1.87 / 2.08 | 1.87 / 2.08 | 1.87 / 2.08 | 1.87 / 2.08 |

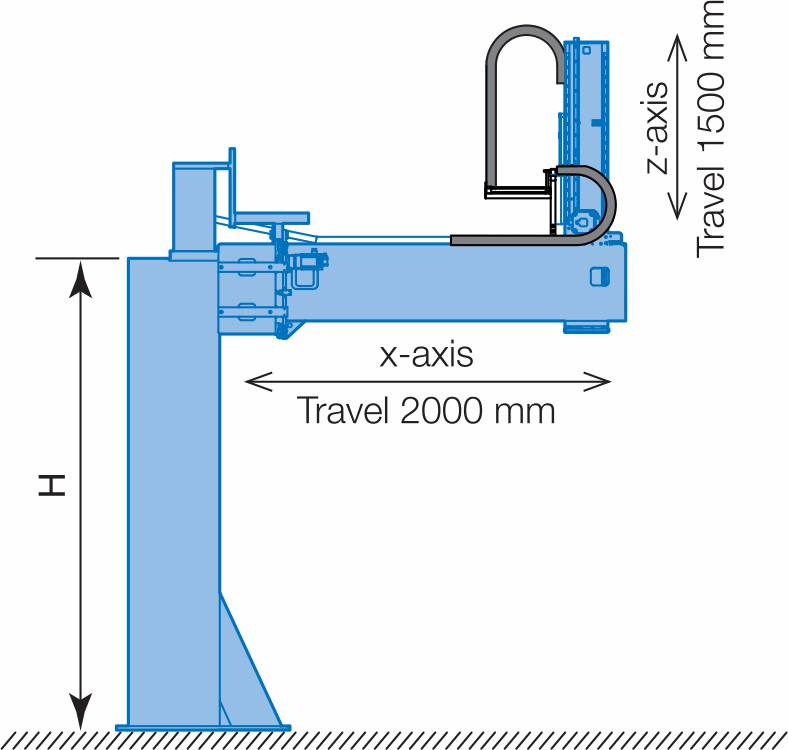

| x-ось | ||||
| Длина перемещения мм | — | 2000 | — | 2000 |
| Скорость перемещения, м/с | — | 1.5 | — | 1.5 |
| Ускорение м/с2 | — | 2.5 | — | 2.5 |
| Время перемещения на расстояние 0.5 / 1.0 метр, с. | — | 0.98 / 1.35 | — | 0.98 / 1.35 |
| Время перемещения на расстояние 1.2 / 1.5 метр, с. | — | 1.49 / 1.69 | — | 1.49 / 1.69 |
| z-ось | ||||
| Длина перемещения мм | — | — | 1500 | 1500 |
| Скорость перемещения, м/с | — | — | 0.5 | 0.5 |
| Ускорение м/с2 | — | — | 1.25 | 1.25 |
| Время перемещения на расстояние 0.5 / 1.0 метр, с. | — | — | 1.33 / 2.31 | 1.33 / 2.31 |
| Время перемещения на расстояние 1.2 / 1.5 метр, с. | — | — | 2.70 / 3.29 | 2.70 / 3.29 |
| Совместим с индустриальными роботами | MH6, MH6-10, HP20D, MA1400, MA1900, MA1800, MH50-20, MH50 | MH6, MH6-10, HP20D, MA1400, MA1900, MA1800 | MH6, MH6-10, HP20D, MA1400, MA1900 | MH6, MH6-10, HP20D, MA1400, MA1900 |
