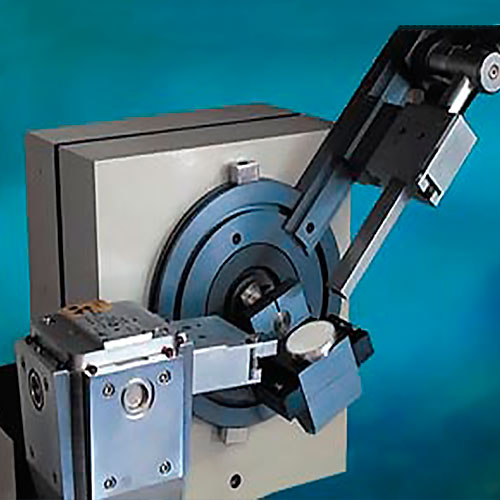

Порошковый дифрактометр GNR APD PRO

Дифрактометр GNR APD PRO является наилучшим решением задач фазового и структурного анализа порошковых проб.

Этот дифрактометр имеет невысокую стоимость и предлагает решения для широкого диапазона аналитических задач: от рутинного количественного и качественного фазового анализа до анализа в специальных климатических условиях, количественного определения остаточного аустенита, структурных решений и уточнений, размеров кристаллитов и расчета кристалличности.

Цена по запросу

Категория:

Описание

Производитель: GNR (Италия)

Описание

Дифрактометр GNR APD PRO является наилучшим решением задач фазового и структурного анализа порошковых проб.

Этот дифрактометр имеет невысокую стоимость и предлагает решения для широкого диапазона аналитических задач: от рутинного количественного и качественного фазового анализа до анализа в специальных климатических условиях, количественного определения остаточного аустенита, структурных решений и уточнений, размеров кристаллитов и расчета кристалличности.

Области применения рентгеновского дифрактометра GNR APD PRO: окружающая среда, почвы/порода, глина, минералы, керамика, цемент, стекло, нефтехимия, катализаторы, полимеры, сельское хозяйство, биотехнологии, химикаты, фармацевтика, косметика, краски.

Конструктивные особенности.

В качестве стандартной конфигурации дифрактометра использована широко известная геометрия Брэгга-Брентано, которая считается самой оптимальной конфигурацией для большинства задач порошковой рентгеновской дифракции. В дифрактометре используется современный высокопрецизионный вертикальный / горизонтальный гониометр модели ISH 423.

  • высокая скорость сканирования (1000°/мин) и высокая угловая воспроизводимость (±0.0001°) гарантируют скорость измерений и получение надежных данных;
  • возможность использования различных детекторов: сцинтилляционных, позиционно-чувствительных и полупроводниковых;
  • возможность установки различных приставок для выполнения специальных исследований, высоко- и низко- температурные камеры и устройства создания влажности легко монтируются на столик;
  • традиционные, поворотные и капиллярные держатели проб, а также держатели для нескольких проб;
  • простота в обращении: компактная конструкция позволяет использовать как вертикальную, так и горизонтальную конфигурацию, при использовании соответствующего оптического штатива;
  • большое внимание уделяется безопасности оператора: используются различные приспособления для защиты от случайного выхода излучения, а рабочий стол накрыт куполом, не пропускающим рентгеновское излучение;
  • компактный рабочий стол позволяет использовать систему в условиях ограниченного пространства;
  • коллимация рентгеновского излучения осуществляется рядом фиксированных, но сменных, щелей с байонетными креплениями, гарантирующими отличную юстировку пучка в вертикальном направлении; одновременно горизонтальная расходимость пучка ограничивается коллиматорными щелями Соллера;
  • кронштейн с щелями для падающего излучения монтируется на защитный экран рентгеновской трубки; такая конструкция облегчает юстировку, которая уже упрощена за счет микрометрических перемещений горизонтального и вертикального штатива.

Технические параметры

Порошковый рентгеновский дифрактометр GNRAPDPRO для количественного и качественного анализа имеет:

  • сверхстабильный генератор с встроенным микропроцессорным управлением;
  • монохроматоры Йохансона (Johanson) фокусирующие Kα излучение с низким фоном и высоким разрешением;
  • оптика параллельного пучка, использующая параболический монохроматор;
  • автоматическое переключение режимов пропускания и отражения;
  • быстрое переключение между геометрией Брэгга-Брентано и геометрией фокусирующего и параллельного пучка;
  • высокопрецизионный, высокоскоростной гониометр;
  • плоские и изогнутые вторичные графитовые монохроматоры для определения Ag,Cr,Fe,Cu, CoиMo;
  • операционная система Microsoft Windows XPдля обработки результатов и управления работой прибора;
  • кристаллографическое программное обеспечение, включая уточнение структуры Ритвельда.

Детекторы

Сцинтилляционный детектор.

Сцинтилляционный NaI и ксеноновый газонаполненный пропорциональный счетчики относятся к разряду наших стандартных детекторов. Они обеспечивает высокую скорость счета, с сохранением линейности вплоть до 2’000’000 отсчетов в секунду.

Полупроводниковый сверхбыстрый позиционно-чувствительный детектор с энергетическим разрешением.

Полупроводниковый позиционно-чувствительный детектор предназначен для одновременного сбора дифрационных данных с максимальной скоростью. Благодаря его использованию становиться возможным съемка рабочих дифрактограмм в широком угловом диапазоне менее чем за 1 минуту.

Детектор одновременно регистрирует данные с широкого углового диапазона. При радиусе гониометра в 175 мм, одновременно регистрируемый диапазон углов 2θ составляет более 20° с разрешением 0.016°.

Благодаря энергетическому разрешение < 500 эВ, детектор позволяет отсекать флуоресцентный фон железа и переходить от съемки в дуплете CuKα1,2 на синглет CuKβ. Высокая квантовая эффективность (~96%) обеспечивает непревзойденную эффективность регистрирования полезного сигнала без использования монохроматоров.

Тип детектора:

Полупроводниковый твердотельный.

Рабочая площадь:

8 x 64 мм2.

Разрешение:

1280 полос (пикселей).

Ширина пикселя:

50 µм.

Энергетическое разрешение:

< 500эВ.

Квантовая эффективность:

~96% на линии CuKα.

Скорость счета:

>200 000 имп/сек.

Охлаждение:

воздушное.

Приставки

Вторичные графитовые монохроматоры.

Вторичные плоские и изогнутые графитовые монохроматоры устанавливаются непосредственно перед детектором. Они устроены таким образом, что полностью подавляют Kβ линию анода рентгеновской трубки и флуоресценцию образца, позволяя работать с монохроматическим излучением. Благодаря этому становится возможным получать дифрактограммы с прекрасным отношением сигнал/шум.

Графитовые монохроматоры подходят для монохромирования излучения рентгеновских трубок сAg,Cr,Fe, Cu,CoиMo анодами.

1монохроматор Иоганссона.

Для высокоточных дифракционных исследований важно иметь чистое Kαизлучение для оптимального разделения линий. Фокусирующие германиевые, кварцевые и кремниевые Kαмонохроматоры Иоганссона позволяют получать дифрактограммы с исключительно монохроматическим профилем линий. Применение таких монохроматоров приводит к значительному снижению уровня фонового рассеяния, а также к улучшению разрешения.

Параболическое зеркало.

Для работы в геометрии параллельного пучка в порошковый дифрактометр необходимо установить специальную приставку— параболическое зеркало. Получаемый параллельный пучок рентгеновского излучения направляется на образец, расположенный на столике дифрактометра. При этом исчезает необходимость в точной регулировки положения образца и качества его поверхности. В геометрии параллельного пучка можно легко исследовать даже образцы неправильной формы.

Тонкопленочный коллиматор.

Тонкопленочный коллиматор используется для исследования поликристаллических материалов в форме тонких пленок или слоеных структур при скользящем угле. Часто тонкопленочный коллиматор используется совместно с параболическим зеркалом для достижения геометрии параллельного пучка.

Графитовый монохроматор с кристаллом графита (002) помещается между тонкопленочным коллиматором и детектором. Угловое расхождение тонкопленочного коллиматора составляет 0.2°.

Держатели образцов.

По желанию заказчика дифрактометры GNR могут укомплектовываться различными держателями образца.

Стандартный держатель может использовать алюминиевые или стеклянные подложки для образцов размером до 20×15 x2 мм. Для малых количеств образца можно использовать также специальные стеклянные микро-подложки, 18×3.5× 1 мм.

Для повышения точности исследований, уменьшения влияния преимущественной ориентации кристаллитов в образце используется вращающийся держатель. Такой держатель может работать с образцами диаметром до 40 мм и вращается со скоростью 100 об/мин.

При необходимости исследования большого количества образцов удобно использовать устройство автоматической смены на 6 образцов. Максимальный размер образца составляет 22 мм.

Капиллярный держатель образцов.

Для исследования микроскопических количеств материала, а также материалов, чувствительных к воздушной среде, применяются капиллярные держатели. При использовании такого держателя рекомендуется использовать параболическое зеркало и один из«быстрых» позиционно-чувствительных детекторов для получения высококачественных дифрактограмм за короткий промежуток времени.

Высокотемпературная камера HTK1200.

Высокотемпературная камера HTK1200 с внешним нагревателем предназначена для рентгеновских исследований в температурном диапазоне от комнатной температуры до 1200°С. Температурный градиент чрезвычайно низкий, и нет ограничений по толщине пробы. Комбинация неограниченной толщины пробы и вращения поддерживает хорошую статистику распределения ориентации зерен. Это необходимо для получения надежных результатов дифракционного исследования.

Возможности и достоинства:

  • нагрев пробы до 1200°С;
  • работает в окисляющей газовой атмосфере и в вакууме до 10-2 мбар;
  • обеспечивает равномерный нагрев образцов;
  • имеет встроенный вращатель проб;
  • работает с легко сменяемыми держателями проб;
  • принимает пробы различной формы;
  • обеспечивает надежное измерение температуры пробы.

Высокотемпературные камеры HTK16 иHTK2000.

Эти высокотемпературные камеры предназначены для рентгеновских исследований в температурном диапазоне от комнатной температуры до 1600°С (НТК 16)в вакууме, воздухе или в атмосфере инертного газа. Только в условиях вакуума (<10-4 мбар) возможна температура 2300°С (НТК 2000).

Возможности и достоинства:

  • простота в обращении;
  • линейная компенсация удлинения нити накала нагревателя;
  • встроенная юстировочная щель, обеспечивающая точное позиционирование даже при высокой температуре;
  • нить накала оптимизирована на минимальный температурный градиент;
  • две термопары для контроля температуры камеры и пробы.

Реакционные камеры HRK600 иHRK9000.

Реакционные камеры HRK позволяют исследовать реакции полупроводников и полупроводников-газов в температурном диапазоне от комнатной температуры до примерно 600°С (HRK 600) или 900°С (HRK 900). Эксперименты можно выполнять в разряженной, инертной или окисляющей атмосфере под давлением приблизительно от 10-2 мбар до 10 бар.

Возможности и достоинства:

  • отсутствие температурного градиента на поверхности и в массе пробы;
  • термостатированный корпус до 150°С, т.е. отсутствует конденсация реакционных газов;
  • быстрая и надежная продувка всей камеры HRK реакционным газом;
  • разнообразные держатели проб из нержавеющей стали или керамики.

Низкотемпературная камера ТТК450.

Низкотемпературная камера ТТК 450 позволяет выполнять исследования рентгеновскими методами при температурах приблизительно от-193°С до 450°С. Тесты можно выполнять в вакууме (<10-3 мбар), в воздухе или в инертном газе.

Основание ТТК охлаждается водой. Проба помещается в полость держателя, который вводится в блок охлаждения/нагрева.

Возможности и достоинства:

  • компактная конструкция;
  • не требуется перестройка для высоких или низких температур, или для различных держателей проб;
  • простая смена проб;
  • короткие циклы охлаждения/нагрева.

Низкотемпературная камера He-TTK.

Низкотемпературная камера He-TTK позволяет выполнять исследования рентгеновскими методами при температурах приблизительно от 12 до 700 К.Тесты на износостойкость можно выполнять без необходимости криогенного обслуживания.

Возможности и достоинства:

  • температура до 12 К без использования жидкого гелия;
  • точная юстировка пробы с помощью уникальной колыбели;
  • юстировка не нарушается в результате сжатия в процессе охлаждения;
  • простая смена проб.

Камера температуры и влажности THC.

Камера температуры и влажности THC исследовать эффект воздействия температуры и влажности на фазовый состав различных материалов вовремя проведения дифракционных исследований.

Атмосферные условия внутри камеры устанавливаются генератором влажности и нагревателем и контролируются компьютером в соответствие с заданной программой. Совершенная система мониторинга позволяет

Возможности и достоинства:

  • контроль относительной влажности и температуры непосредственно в позиции образца;
  • относительная влажность от 5 до 95%;
  • нагрев до 150°С (в сухой атмосфере или вакууме);
  • нагрев во влажной атмосфере до 50°С.

Характеристики

Детекторы:

сцинтилляционный счетчик NaI (до 2’000’000 имп/сек); проточно-пропорциональный быстрый детектор на 10°; полупроводниковый детектор.

Рентгеновский генератор:

напряжение 10—60кВ; ток пучка 10—60 мА; мощность: 3кВт.

Выходная стабильность генератора:

< 0.01% (на 10% колебаний питания).

Рентгеновские трубки:

возможна комплектация обычными, длиннофокусными трубками, трубками с широким фокусом, с анодами из Cu, W, Mo, Co, Fe, Cr, Ag, по выбору заказчика.

Гониометр:

независимый θ-2θ, типа ISH423, горизонтальный или вертикальный.

Диаметр:

350—440 мм.

Угловой диапазон:

-60° < 2θ < +165° (вертикальный);
-110° < 2θ < +165° (горизонтальный).

Минимальный размер шага:

0.0001° (2θ).

Угловая воспроизводимость:

0.0001° (2θ).

Угловая скорость:

1000°/мин.

Режимы работы:

непрерывное сканирование, шаговое сканирование, сканирование под углом θ или 2θ, быстрое сканирование, колебание по оси θ.

Щели, обеспечивающие расходимость пучка:

4°, 2°, 1°, ½°, ¼°.

Щели с нулевой расходимостью:

4°, 2°, 1°, ½°, ¼°.

Принимающие щели:

0.3, 0.2, 0.1 мм.

Коллиматорные щели:

2°.

Держатели проб:

обычный, поворотный, капиллярный, автосменщик на 6 образцов, по выбору заказчика.

Управление через компьютер:

включение/выключение рентгеновского излучения, установки напряжения (кВ) и тока (мА), заслонки. Управление приставками специального назначения.

Базовая обработка данных:

выравнивание методом наименьших квадратов полинома. Преобразование Фурье. Поиск пиков (в ручном и автоматическом режимах). Вычитание фона. Анализ одиночного пика (площадь, ширина на полувысоте, центроида, фон). Алгоритм Marquardt (с кривыми псевдо Войта (Voigt) и Пирсона (Pearson) VII, вклад Kα2излучения, весовая сумма квадратов). Сумма и произведение с постоянной. Четыре буфера данных. Скалярное нормирование. Масштабирование. Графические окна. Наложение исравнение дифрактограмм. Функция просмотра нескольких графиков. Сканирование с помощью курсора. Создание графических файлов. ВМР. Наложение карточек базы данных ICDD-PDF2. Создание калибровочных кривых. Анализ неизвестных проб.

Защитные устройства:

механизм блокировки дверей, кнопка аварийного выключения, лампочка–индикатор рентгеновского излучения.

Утечка рентгеновского излучения:

< 1 mSv/год

Водяное охлаждение:

поток 4 л/мин, давление до 6 бар.

Питание:

220В, максимальный ток 40А, 5.5кВт.

Габариты:

85х168х75см.

Вес:

260кг.
