Описание
Инструкция для сварочного аппарата TransSteel 5000 (PDF)
Полуавтомат TransSteel 5000, артикульный номер (4,075,223)
Комплектация:
- Источник питания TransSteel 5000 (4,075,223) – 1 шт.
- Блок охлаждения FK 5000 (4,048,0001) – 1 шт.
- Фильтр охлаждающей жидкости (4,100,612) – 1 шт.
- Датчик протока и уровня жидкости (4,100,604) – 1 шт.
- Подающий механизм VR5000 (4,049,050) – 1 шт.
- Фланцы на подающем механизме под жидкостное охлаждение (4,100,605) – 1 компл.
- Ролики под проволоку диам.1,2 мм (44,0001,1407) – 4 шт.
- Соединительный шланг-пакет от источника до подающего W/1,2m/70mm2 (4,047,260) – 1 шт.
- Горелка сварочная MTW 500i/FSC/3,5m/45°/LED (4,035,957) – 1 шт.
- Стартовый комплект для горелки под стальную проволоку диам. 1,2 мм (44,0350,5120) – 1 компл.
- Кабель массы 70 mm2 4 m (43,0004,0163) – 1 шт.
- Редуктор газовый (42,0510,0009) – 1 шт.
- Тележка сварочная TU Car 4 Pro (4,077,020+4,100,613) – 1 шт.
Описание
Отличные сварочные характеристики – это комбинация комплексных связей между поджигом, горением и обрывом дуги. Аппарат TransSteel 5000 оснащен экспертным ноу-хау Fronius, технологией Steel Transfer Technology, которая применима к любой сварке стали.
Steel Root. Этот параметр характеристики предназначен для мягкой и стабильной короткой дуги, создающей стабильную, хорошо управляемую ванну. Безупречная простая сварка корня шва без подложки и отличная сварка по зазору являются аргументами, которые способны убедить любого сварщика.
Steel Dynamic. Это характеристика для концентрированной и гибкой дуги. В результате достигается глубокое и узкое проплавление, а также повышается скорость сварки.
Steel. Универсальная графическая характеристика подходит для быстрых и простых параметров сварки. Она позволяет охватить больший диапазон сварки стали.
Другими особенностями Steel Transfer Technology являются быстрое и чистое начало и точное окончание сварки. Вследствие этого улучшаются характеристики поджига для последующего процесса сварки.
ПРИМЕНЕНИЕ
Более мощный и прочный
Сварочный аппарат TransSteel специально предназначен для сварки cтальных конструкций в экстремальных условиях. Профессиональный сварочный аппарат отличается надежным исполнением и функциональным дизайном. Для уровней мощности 350 А и 500 А имеются сварочные горелки для ручной и роботизированной сварки с газовым и жидкостным охлаждением.

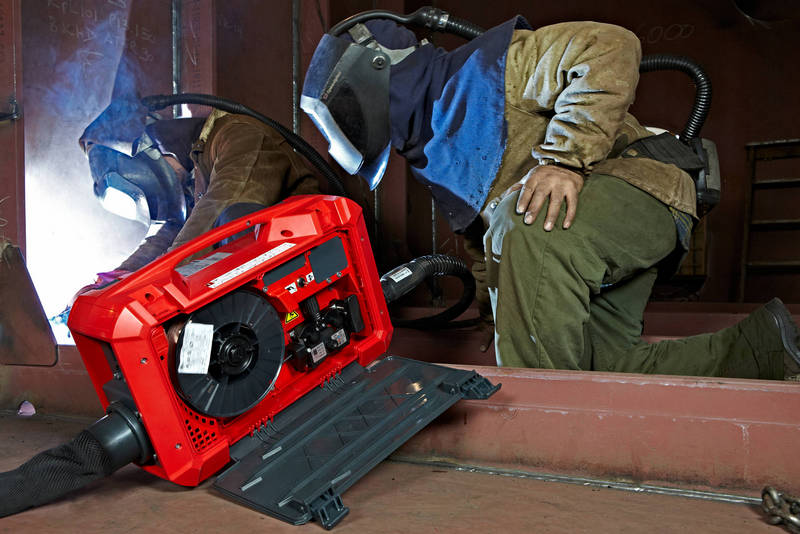

Высокая мобильность благодаря механизму подачи проволоки
Механизм подачи проволоки маленький, легкий, и при этом мобильный. Он расширяет возможности применения аппарата и выполнен так, что не цепляется за детали конструкции. Панель управления и все индикаторы непосредственно встроены в механизм подачи проволоки. Таким образом, управлять сварочной системой можно прямо с рабочего места. Наклонное положение облегчает возможность обзора из любого положения.
Высокая производительность при использовании TransSteel Yard в судостроении
- Регулятор расхода газа, встроенный в механизм подачи проволоки позволяет регулировать расхода газа с механизма подачи проволоки.
- Разъем сварочного тока для сварки стержневым электродом на механизме подачи проволоки.
- Серийные боковые салазки для безупречной защиты устройства подачи проволоки.
- Специальные сварочные программы для применения в судостроении.
Система и управление
Сварочный полуавтомат TransSteel довольно прост в управлении, поскольку для сварки стальных деталей требуются простые инструменты с эффективными функциями. Отлично согласованные друг с другом системные компоненты гарантируют 100% производительность системы.
Comfort Wire установлена для самостоятельной заправки проволоки. Необходимо всего лишь подвести проволоку, и она самостоятельно заправится в механизм подачи. Теперь не нужно тратить время на открывание устройства подачи проволоки и подающих роликов. Проволока заправляется безошибочно. Для замены подающих роликов требуется просто открыть механизм. Маленькая и легкая литая моторная плата: на ней закреплен шланг-пакет, обеспечивается постоянная подача проволоки и стабильный сварочный процесс. Приятным дополнением является увеличенный срок службы канала, контактора и подающих роликов. Улучшенная настройка подающих роликов: цветовая маркировка под диаметры гарантирует простой и быстрый контроль.
ЭКОНОМИЧНОСТЬ
Длительный срок службы, включая:
- рациональную концепцию устройства для продления срока службы всех компонентов;
- пылеулавливающий фильтр, который защищает внутреннюю часть источника тока от загрязнения;
- водяной фильтр, который очищает охлаждающую жидкость и повышает тем самым срок службы всей системы;
- механизм подачи проволоки ударопрочен, благодаря высококачественному пластмассовому корпусу и полной изоляции;
- термоуправляемый вентилятор, который работает только в случае необходимости и снижает степень загрязнения внутри устройства.
БЕЗОПАСНОСТЬ
- наклонная панель для подключения защищает разъемы источника тока от повреждений;
- боковые салазки в устройстве подачи проволоки прикрывают разъемы шлангового пакета;
- заливная горловина блока охлаждения защищена от механических повреждений;
- термодатчик гарантирует защиту от перегрева сварочной системы;
- контроль короткого замыкания на землю предотвращает течение сварочного тока по проводу заземления и повреждение системы защитных проводов;
- международные сертификаты соответствия для использования во всем мире (маркировка S, СЕ, CSA и ССС)
Способ сварки
- Сварка MIG/MAG
- Ручная дуговая сварка (ММА)
Рекомендуемые основные материалы
- Сталь
Рекомендуемые области применения
- Стале- приборостроение и машиностроение
- Судостроение и работы в открытом море
- Специальные и строительные машины
- Изготовление рельсовых транспортных средств
Стандартное оснащение
- Газо- или водоохлаждение
- Manual- или Synergic управление
- Привод 4-роликовый
- Функция запоминания (Synergic)
- Помощник настроек (Manual)
- Индикатор уровня жидкости (водоохлаждение)
- Терморегулируемый вентилятор
- Автоматическое отключение блока охлаждения
- Специальный 4-тактный режим (Synergic)
- Адаптер для металлического каркаса катушки
- 2-тактный и 4-тактный режимы сварки
- Окно для слежения за бухтой проволоки
- Горелка
- Автоматическое оплавление проволоки в конце сварки
- Защитный фильтр
Опции
- Функция проверки наличия газа
- Заправка сварочной проволоки
- Контроль утечки тока относительно земли
- Интерфейс робота
- Пульт дистанционного управления
- Реле контроля тока для охлаждения горелки
- Разъем для СО2 подогревателя
- Устройство скольжения VR (для VR)
- Тележка PickUp для транспортировки подъемным краном
- Держатель шлангпакета PickUp
- Up/Down контроль для сварочной горелки (Synergic)
- Водяной фильтр
- Консоль VR для транспортировки подъемным краном и крепления горелки
- Защитный элемент от высокой температуры
