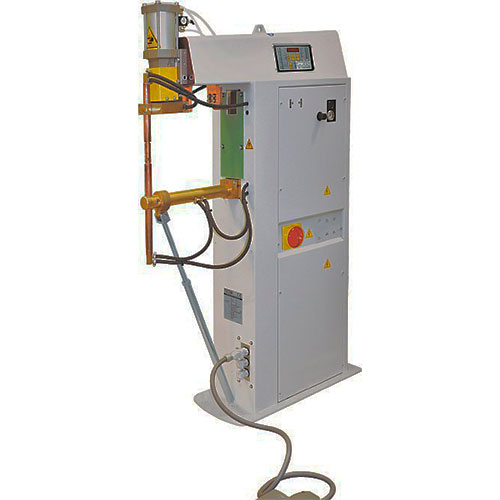

Машины контактной точечной сварки TECNA 4665-4668, 35-50 кВА

Машины контактной точечной сварки TECNA 4665-4668, 35-50 кВА

Цена по запросу

Пневматические машины для контактной точечной сварки мощностью 35 – 50 кВА с линейным ходом.

Категория:

Описание

Пневматические машины для контактной точечной сварки мощностью 35 – 50 кВА с линейным ходом.

  • Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы и не требующий смазки;
  • Водоохлаждаемый трансформатор с обмоткой, залитой эпоксидной смолой;
  • Водоохлаждаемые плечи, электрододержатели и электроды;
  • Микропроцессорный блок управления ТЕ 90;
  • Специальная педаль управления, которая, помимо стандартного варианта использования в автоматическом и одиночном режимах, позволяет оператору совмещать свариваемые детали и начинать сварку только в случае их правильной установки;
  • Возможность установки второй электрической педали управления. Добавление второй педали управления позволяет вызывать две независимые программы сварки для выполнения двух разных по параметрам типов сварочных работ на одной детали;
  • Встроенный фильтр-регулятор с манометром.

Характеристики

Модель № 4665 4666 4667 4668
Номинальная мощность при ПВ=50% кВА 35 50 35 50
Максимальная мощность при сварке кВА 67 84 68 87
Напряжение холостого хода во вторичном контуре В 5,4-4 6,1 5,4-4 6,1
Максимальный ток короткого замыкания кА 15,5 17 15,5 17,5
Термоток при ПВ=100% кА 4,5 5,7 4,5 5,7
Напряжение питания *В 400 400 400 400
*Гц 50 50 50 50
Предохранители замедленного действия А 63 100 63 100
Сечение кабеля при длине L=30 м мм2 16 35 16 35
Класс изоляции F F F F
Давление сжатого воздуха **бар 6,5 6,5 6,5 6,5
Расход воздуха на 1000 точек Н/м3 5,44-1,7 5,44-1,7 6,2-4,5 6,2-4,5
Мин. вылет мм 400 400 500 500
Макс. усилие на электродах даН 300 300 300 300
Ход электродов мм 5-80 5-80 5-80 5-80
Макс. вылет мм – – – –
Макс. усилие на электродах даН – – – –
Ход электродов – – – –
Макс. ток КЗ при Макс. вылете кА – – – –
Макс. ток КЗ при Макс. раство-ре (опция 4638) кА – – 10 12,1
Раствор:           МИН: мм – – 170 170
(опция 4338)   МАКС: мм 500 500
Расход воды л/мин 4 4 4 4
Мин. давление воды **бар 2,5 2,5 2,5 2,5
Уровень шума при работе дБ(А) <70 <70 <70 <70
Условия измерения
рабочий ход (мм) 20 20 20 20
время сварки (циклов) 17 23 20 24
сварочный ток (кА) 11,6 12,7 10,9 12,4
скорость сварки (точек/мин) 15 15 15 15
Масса нетто кг 220 225 220 225
Ø плеч мм 50 50 50 50
Ø электрододержателей мм 25 25 25 25
Ø конуса электрода мм 14,8 14,8 14,8 14,8
