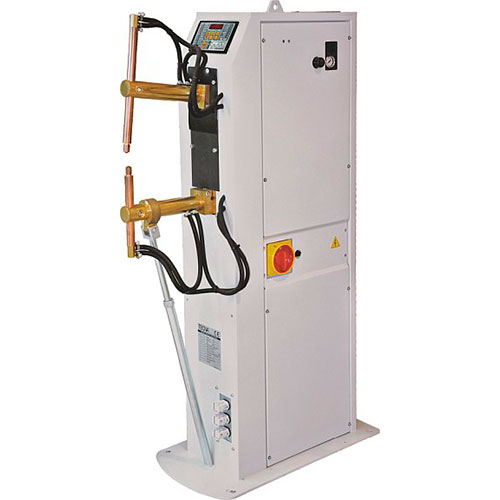

Машины контактной точечной сварки TECNA 4660-4663, 35-50 кВА

Машины контактной точечной сварки TECNA 4660-4663, 35-50 кВА

Цена по запросу

Пневматические машины TECNA контактной сварки с радиальным ходом мощностью 35 – 50 кВА с радиальным ходом верхнего плеча.

Категория:

Описание

Пневматические машины контактной сварки с радиальным ходом мощностью 35 – 50 кВА с радиальным ходом верхнего плеча.

  • Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы и не требующий смазки;
  • Водоохлаждаемый трансформатор с обмоткой, залитой эпоксидной смолой;
  • Водоохлаждаемые плечи, электрододержатели и электроды;
  • Микропроцессорный блок управления ТЕ 90;
  • Специальная педаль управления, которая, помимо стандартного варианта использования в автоматическом и одиночном режимах, позволяет оператору совмещать свариваемые детали и начинать сварку только в случае их правильной установки;
  • Возможность установки второй электрической педали управления. Добавление второй педали управления позволяет вызывать две независимые программы сварки для выполнения двух разных по параметрам типов сварочных работ на одной детали;
  • Встроенный фильтр-регулятор с манометром.

Характеристики

Модель е.и. 4660 4661 4662 4663
Номинальная мощность при ПВ=50% кВА 35 35 50 50
Максимальная мощность при сварке кВА 75 62 104 82
Напряжение холостого хода во вторичном контуре В 5,4-4 5,4-4 6,1 6,1
Максимальный ток короткого замыкания кА 17,5 14 21 16,5
Термоток при ПВ=100% кА 4,5 4,5 5,7 6,7
Напряжение питания *В 400 400 400 400
*Гц 50 50 50 50
Предохранители замедленного действия А 63 63 100 100
Сечение кабеля при длине L=30 м мм2 16 16 35 35
Класс изоляции F F F F
Давление сжатого воздуха **бар 6,5 6,5 6,5 6,5
Расход воздуха на 1000 точек Н/м3 6,2-4,8 6,24-4,5 6,24-4,8 6,24-4,
Мин. вылет мм 280 480 280 480
Макс. усилие на электродах даН 425 260 425 260
Ход электродов мм 5-50 5-75 5-50 5-75
Макс. вылет мм 600 800 600 800
Макс. усилие на электродах даН 210 160 210 160
Ход электродов мм 5-95 5-120 5-95 5-120
Макс. ток КЗ при Макс. вылете кА 12,9 10,9 14,3 12,2
Макс. ток КЗ при Макс. раство-ре (опция 4638) кА 11 11 12,6 12,6
Раствор:           МИН: мм 195 195 195 195
(опция 4338)   МАКС: мм 500 500 500 500
Расход воды л/мин 4 4 4 4
Мин. давление воды **бар 2,5 2,5 2,5 2,5
Уровень шума при работе дБ(А) <70 <70 <70 <70
Условия измерения
рабочий ход (мм) 20 20 20 20
время сварки (циклов) 14 21 15 24
сварочный ток (кА) 13,1 10,5 16 12,4
скорость сварки (точек/мин) 15 15 15 15
Масса нетто кг 218 223 228 233
Ø плеч мм 50 50 50 50
Ø электрододержателей мм 25 25 25 25
Ø конуса электрода мм 14,8 14,8 14,8 14,8
