Описание

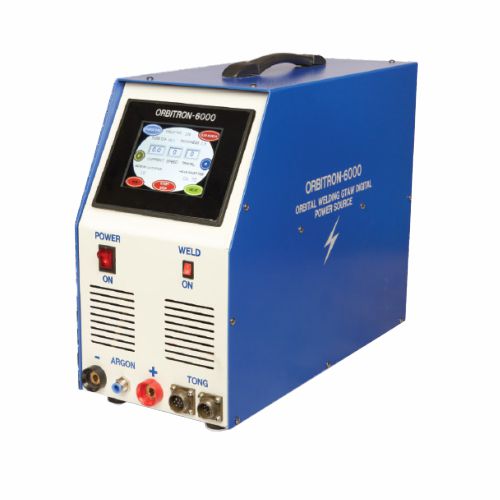

Настоящий интеллектуальный цифровой источник питания для сварочных головок орбитальной сварки ORBITRON-6000. Высоконадежный, точный, стабильный и прочный – идеально подходящий для работы в полевых условиях.
Особенности:
- Автоматический режим программирования , который автоматически формирует данные сварочных параметров.
- Память на 600 программ : 200 автоматических и 400 ручных программ.
- Ручные программы можно сохранять с пользовательскими метками (тегами).
- Компактная, прочная и шумоизолированная конструкция , вес всего 15 кг , удобство транспортировки на объекте; работает также от генератора.
- Простая и интуитивно понятная конструкция , удобная для всех операторов.
- Сегментное программирование с привязкой к позиции .
- Встроенный регистратор сварочных данных с USB-портом и поддержкой флеш-накопителя (USB-флешки).
- Автоматическая система диагностики неисправностей , которая обнаруживает:
- “Пробой дуги” (Arc Fault )
- “Заклинивание ротора” (Rotor Jam )
- “Замыкание на землю” (Earth Fault )
- “Неисправность подачи газа” (Gas Fault )
И предоставляет рекомендации по устранению проблемы.
- Совместимость со всеми моделями сварочных головок UNIVERSAL , включая головки для сварки труба-труба и труба-трубная решетка (микроголовки).
- Функции с защитой по паролю , разграниченные по уровням доступа: сварщик, мастер, администратор.
- Автоматическая прихватка (Auto Tacking) .
- Специализированный источник питания GTAW с высокой стабильностью тока, специально разработанный для орбитальной сварки.
- Отдельный компактный блок водяного охлаждения для охлаждения сварочной головки.
- Источник питания с поддержкой IoT — позволяет получать ежедневные отчёты через веб-портал или мобильное приложение.
- Вы можете отслеживать состояние машины в облаке. Устройства на базе Android / iOS позволяют вам непрерывно контролировать работу оборудования ORBITRON-6000 с вашего компьютера или мобильного устройства.

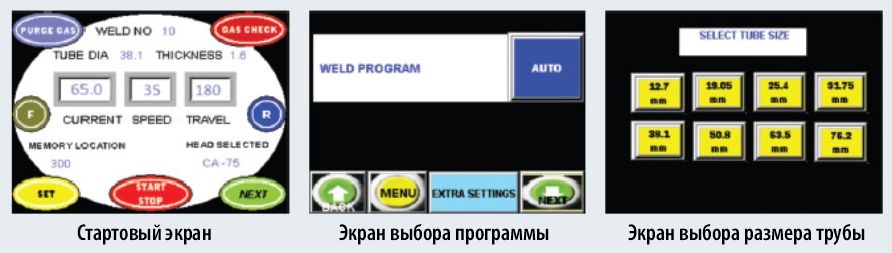

Автоматическое программирование
Новая автоматическая программа создаёт сварочные процедуры автоматически. Необходимо ввести наружный диаметр трубы (O.D.), толщину стенки и тип сварочной головки.
Технические характеристики:
| Спецификация |
ORBITRON-6000 |
ORBITRON-6k-300 |
| Назначение | Используется со всеми сварочными головками UNIVERSAL, сварочными токарными станками, специальными приспособлениями (SPM) | |
| Управляемые функции | Сварочный ток / импульс, вращение сварочной головки, электромагнитный клапан подачи газа | |
| Питающее напряжение | 230 В переменного тока ±15%, 50 Гц, однофазное, 15 А, 4 кВ·А | 415 В переменного тока ±15%, трёхфазное, 8 кВ·А |
| Управление двигателем | 24 В постоянного тока, 1 А | |
| Количество сохраняемых программ | 200 программ в автоматическом режиме (AUTO) | 400 программ в ручном режиме (MANUAL) |
| Ёмкость хранения данных сварки | До 3000 записей | |
| Данные для записи / печати | Имя оператора, номер сварного шва, наружный диаметр трубы (O.D.), толщина стенки, дата, время, модель сварочной головки, проект, номер чертежа, запрограммированные параметры |
|
| Габаритные размеры (мм) | (Д) 510 × (В) 390 × (Ш) 220 или (Д) 510 × (В) 385 × (Ш) 240 |
(В) 570 × (Д) 540 × (Ш) 350 |
| Рабочая температура | от -18 °C до +50 °C | |
| Выходной ток | 10–160 А | 10–300 А |
| Частота импульсов | 0,2 – 100 импульсов/сек | |
| Напряжение холостого хода дуги | 75 В постоянного тока | |
| Вес | 15 кг и 18 кг (в зависимости от комплектации) | 28 кг |
Технические характеристики блока водяного охлаждения WT4:
Объем охлаждающей жидкости – 4 литра
Габаритные размеры (мм):Длина (L) 350 Г— Высота (H) 165 Г— Ширина (W) 150Вес (кг): 4 кг

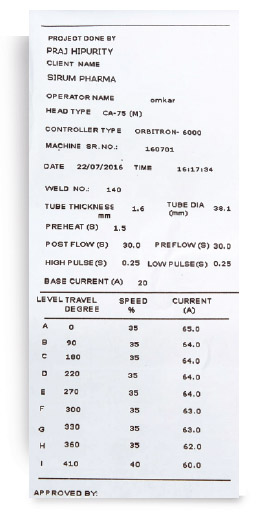

Пример распечатки отчета сварки:
Пример работы (видео):
