Производитель: voestalpine Bohler Welding (Австрия)
Описание
ОПИСАНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Электрод с основным, низководородным покрытием для сварки подобных мягко мартенситных и мартенсито-ферритных сталей, проката, поковок, литья. В основном используется при производстве гидротурбин, компрессоров. Материал шва стоек к воздействию воды, пара, морской воды. Благодаря оптимальному балансу легирующих компонент наплавленный металл обладает высокой пластичностью и трещиностойкости при высокой прочности. Отличные сварочно-технологические свойства, легкое шлакоотделение, гладкий шов, содержание водорода в металле шва HD ≤ 5 мл/100 г. Коэффициент перехода металла в шов 130%. Позиционная сварка для диаметров электродов до 3,2 мм. Предварительный подогрев и межпроходная температура для толстостенных деталей 100°–160°C, максимальный уровень тепловложения 15 КДж/см. Рекомендуемая послесварочная обработка при 580 – 620°C.
ХИМИЧЕСКИЙ СОСТАВ НАПЛАВЛЕННОГО МЕТАЛЛА, %
| C | Si | Mn | Cr | Ni | Mo |
| 0.035 | 0.3 | 0.5 | 12.2 | 4.5 | 0.5 |
МЕХАНИЧЕСКИЕ СВОЙСТВА НАПЛАВЛЕННОГО МЕТАЛЛА
| без ТО | |
| Предел текучести Re Н/мм2 (MPa) | 890 |
| Предел прочности Rm Н/мм2 (MPa) | 1090 |
| Удлинение A (L0=5d0) % | 12 |
| Ударная вязкость ISO-V Av Дж
+20°C -20°C(*отжиг 600°C/2 часа/воздух) -60°C(*отжиг 600°C/2 часа/воздух) |
32 55 50 |
ТЕХНОЛОГИЯ СВАРКИ
Прокалка: 300-350°C, min 2 часа

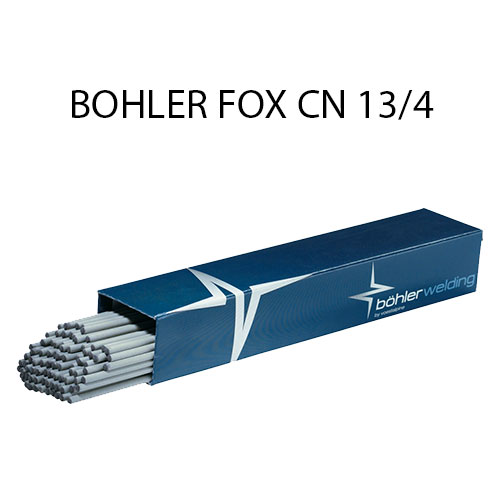

Обозначение электрода: FOX CN 13/4 – по AWS: 410 NiMo-15 – по EN ISO: E 13 4 B 6 2
| Диаметр электрода, мм | Длина, мм | Сварочный ток, А |
| 2,5 | 350 | 60 – 90 |
| 3,2 | 450 | 90 – 130 |
| 4,0 | 450 | 120 – 170 |
| 5,0 | 450 | 160 – 220 |
