COMPACT CLADDING CELL

Автоматизированная установка для наплавки внутренних и внешних поверхностей, модель FOW.

Компактная наплавочная установка FOW предназначена для максимально экономичной наплавки компонентов диаметром до 1 м и максимальным весом до 1500 кг. Несмотря на компактный дизайн, FOW является чрезвычайно мощной наплавочной системой, обеспечивающей легкое управление, четкость перемещений и расширенные возможности регистрации данных.

Цена по запросу

Описание

ХАРАКТЕРИСТИКИ

  • Компактный дизайн
  • Быстрый запуск: Все компоненты уже установлены, сварочные тесты проведены
  • Требуется всего один кабель питания для всей сварочной системы
  • Полностью цифровое соединение между системным контроллером и источником питания обеспечивает максимальную стабильность процесса
  • Большой выбор механизированных Fronius TIG горелок
  • Позиционирование горелки сервоуправляемыми осями
  • Аналогичные инновационные характеристики имеются в самых высокотехнологичных системах высшего уровня (например в системах ETR-S или традиционных наплавочных системах)

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

Цифровой источник тока

/ Мощная команда: TransTIG 5000 Job с блоком охлаждения высокой производительности, FK 4000 Rob и TransTIG 2200 Job -(нагрев проволоки) полностью цифровой источник для наилучшего качества сварки TIG hotwire

Колонна и стрела

/ Высокоточное позиционирование горелки благодаря сервоуправляемым моторам – подходит также для горизонтального колебания горелки проволокоподающий механизм

/ Механизм подачи проволоки с 4-роликовым двигателем для плавного хода проволоки горелка TIG Hot Wire

/ Большой диапазон горелок TIG hotwire – также доступны с TWIN-проволокой для максимальной производительности поворотный стол

/ Стол горизонтального вращения с высокоточным зубчатым редуктором. Версия Advanced 1500 предоставляет контактные кольца и разъемы для подключения матов электрического предварительного нагрева и слежения за температурой.

Основные функции (Fpa 2003CC & Fpa 9000CC)

/ Касание и отвод

/ Авто настройка скорости

/ AVC – АРНД

/AMS – Автоматическая мультипоследовательность (опция)

/ Запись текущих данных

/ Дистанционное обслуживание

Дополнительные функции (только FPA 9000CC)

/ Визуализация процесса в 3D

/ Функция Отверстие-к-Отверстию

/ Текущие значения

/ Регистратор данных (опция)

БАЗОВАЯ КОНФИГУРАЦИЯ И ОПЦИИ

Система уже смонтирована, проведены сварочные тесты.

Базовая конфигурация состоит из:

/ Системный контроллер FPA, вкл. пульт дистанционного управления

/ Горизонтальный стол вращения FRT с планшайбой в „Сендвич“-исполнении для работы с нагретыми изделиями

/ Колонна&Стрела FCB

/ TransTIG 5000 Job с блоком охлаждения FK 4000 Rob

/ TransTIG 2200 Job

/ Горелка TTHW 3000M Ø 45 F++ с рабочей длиной 1 м

/ Блок подачи проволоки KD 1500 D-11

Аксессуары / опции

/ Проволока TWIN (подача двойной проволоки)

/ Горелки TTHW с диам. отверстия от Ø 25 мм (глубина 250мм)

/ Программное обеспечение AMS – Автоматическая мульти-последовательность

/ Регистратор данных ПО (только FPA 9000CC)

Видео

Технические хар-ки



Compact Cladding Cell

Basic 1250

Compact Cladding Cell

Advanced 1250

Compact Cladding Cell

Advanced 1500

Напряжение сети 400V/N/PE 50 Hz  400V/N/PE 50 Hz 400V/N/PE 50 Hz

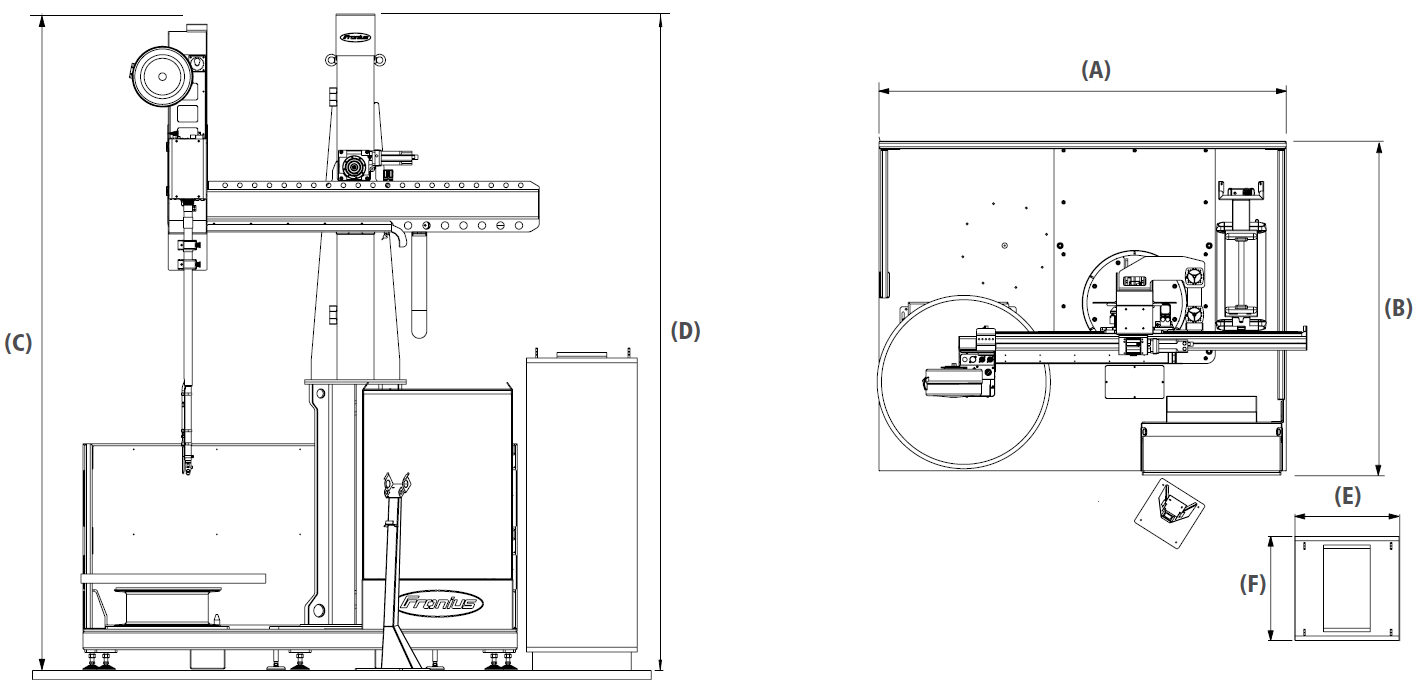

Габариты:
(A) 2350 мм 2350 мм 2723 мм
(B) 1900 мм 1900 мм 1900 мм
(C) (max.) 4200 мм 4200 мм 4600 мм
(D) 3631 мм 3631 мм 4091 мм
(E) 600 мм 600 мм
(F) 600 мм 600 мм
Вес (без FPA 9000CC) 2500 кг 2500 кг 2700 мм
Вес FPA 9000CC 75 кг 75 мм
