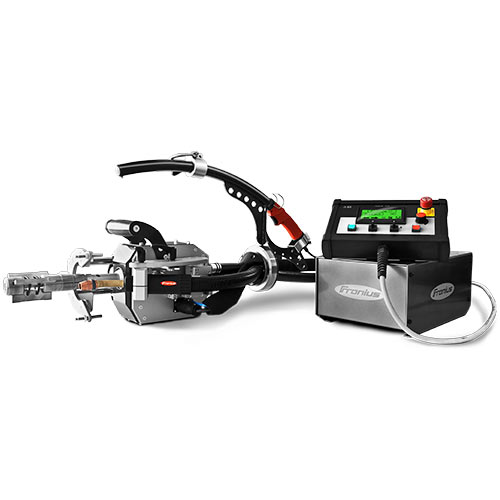

Установка FTW 24-120

Установка FTW 24-120 — самое простое решение для приварки труб с внутренним диаметром от 24 до 120 мм к трубной доске.

Описание

Производитель: FRONIUS International GMBH» (Австрия)

Описание

Установка FTW 24-120 — самое простое решение для приварки труб с внутренним диаметром от 24 до 120 мм к трубной доске.

Сварка труб с трубной доской является одной из главных и трудоемких операций при изготовлении теплообменников и паровых агрегатов в различных областях промышленности: котлостроение, энергетика, пищевая индустрия. В подавляющем большинстве случаев данная операция подвергается различным видам контроля Качество и производительность здесь самое главное для производителя. Устранение дефектов требует много усилий и средств. Внешний вид многократно подвариваемого соединения не вызывает восхищения, уменьшает потребительские свойства изделия, а заодно и отпугивает потенциального заказчика. К тому — же в результате устранения дефектов возможен перегрев металла и изменение его структуры, что сказывается на дальнейшей надежности изделия в процессе эксплуатации.

Решение данной проблемы очень простое – использование установки FTW 35-118 для механизации сварки труба-доска методом MIG\MAG.

Вес FTW 35-118 -12,4 кг. позволяет перемещать и базировать ее вручную, без использования дорогостоящих механических или пневматических позиционеров. Исходя из опыта эксплуатации и пожеланий украинских потребителей, произведена дальнейшая модернизация установки. Теперь сварка при использовании инверторных источников питания типа ТРС возможна не только в горизонтальном положении (поз. РА), но и в вертикальном положении (поз. PG), благодаря чему исключается необходимость кантования крупногабаритных изделий.

УСТАНОВКА ДЛЯ СВАРКИ СОЕДИНЕНИЯ ТРУБА-ДОСКА FTW 24-120

  • Способ сварки — MIG\MAG
  • Рекомендуемые материалы – сталь, алюминий
  • Области применения – изготовление котлов, резервуаров, теплообменников
  • Установка и центрирование – ручная

Функции управления пульта управления FCU-FTW

  • Выбор направления
  • Автоматический возврат
  • Сегментная сварка
  • Запись программ – до 100 шт.
  • Рабочий и холостой режимы

Характеристики



Свойства

Наименование

Значение

Внутренний диаметр трубы

24 – 120 мм

Сварочная позиция

PA/PG

Режим сварки

2/4 тактный

Скорость сварки

1-6 об/мин

Вес

12,4 кг
