Установка АС333 для TIG сварки продольных швов тонкостенных труб

Установка АС333 для ТИГ сварки продольных швов тонкостенных труб.

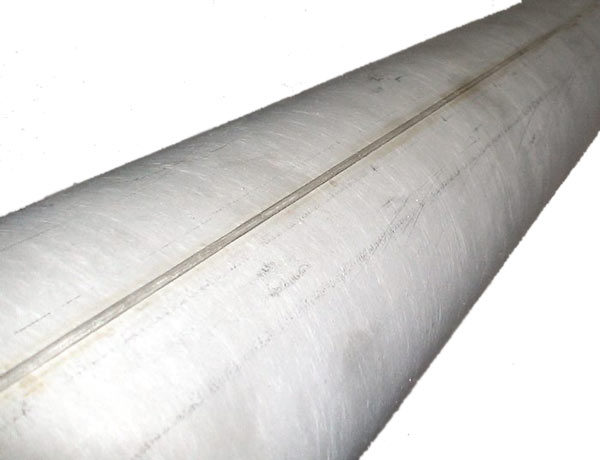

Предназначена  для автоматической сварки неплавящимся электродом продольных швов тонкостенных труб из низколегированных и нержавеющих сталей длиной до 1000 мм, диаметром 80-1000 мм с толщиной стенки трубы 0.5…1.5 мм.



Описание

Производитель: НавкоТех ООО (Украина)

Описание

Предназначена  для автоматической сварки неплавящимся электродом продольных швов тонкостенных труб из низколегированных и нержавеющих сталей длиной до 1000 мм, диаметром 80-1000 мм с толщиной стенки трубы 0.5…1.5 мм.

Отдельные исполнения установки позволяет выполнять сварку обечаек длиной 500, 1000, 1300 и 1500 мм толщиной от 0.3 мм диаметром от 60 мм.  На установке возможна, также, сварка листового металла и сварка алюминиевых сплавов встык.

Состоит из:

  • Тумба с элементами управления;
  • Рама с клавишными пневмоприжимами;
  • Консоль;
  • Механизм продольного перемещения горелки;
  • Кабелеукладчик;
  • Механизм подъема горелки с ручным корректором ее положения;
  • Комплект сварочного оборудования;
  • пульт оператора;
  • Автономное устройство охлаждения;
  • Пневмоаппаратура и соединительные кабели.

Особенности установки:

Программное управление и диагностика состояния элементов установки осуществляется с помощью контроллера.

Базовая программа обеспечивает: перемещение и опускание горелки в начало шва, зажигание дуги при неподвижной горелке, перемещение горелки со сварочной скоростью, заварку кратера, подъем горелки и ее возврат в исходное положение на маршевой скорости.

В процессе работы установки контролируются: положение горелки, давление воздуха в пневмосети, срабатывание пневмоприжимов.

На новом пульте оператора имеется возможность:

  • запуск программы сварки;
  • остановка программы;
  • временной остановки программы (Пауза),
  • включение программы без сварки;
  • автоматический возврат всех исполнительных механизмов в исходное состояние;
  • перемещение горелки в ручном режиме.

Плавное регулирование параметров режима сварки.

Быстрая переналадка установки под сварку труб разной длины.

Имеются исполнения установки:

  • АС333-500 с укороченной консолью для сварки обечаек длиной до 500 мм меньшего диаметра;
  • АС333-1500 с удлиненной консолью для сварки обечаек длиной до 1500 мм большего диаметра.

Возможна комплектация установки устройством УП4 подачи присадочной проволоки и программатором длины сварного шва.

Данная установка является аналогом установки АС308 для дуговой МИГ/МАГ сварки обечаек из низкоуглеродистых сталей.

Характеристики

Пределы регулирования сварочного тока, А 8…170(220)
Пределы регулирования скорости сварки, мм/с 3…50
Предельные отклонения траектории перемещения горелки, мм, не более ±0.2
Привод механизмов фиксации кромок изделия и подъема горелки пневматич.
Защитный газ Ar
Давление сжатого воздуха, МПа, до 0.4
Охлаждение сварочнй горелки и подкладки жидкостное
Габаритные размеры помещения, занимаемого оборудованием установки, мм, не менее 3000 х 2000 х 2500
