Роликовая опора FRU 12500-20000 CR

Вращатель для емкостей весом 25000 — 40000 кг с дистанционным регулятором

Описание

(производитель FRONIUS Int. GmbH, Австрия)

Вращатель для емкостей весом 25000 — 40000 кг с дистанционным регулятором

Стандартное оснащение

  • Надежная стальная конструкция с двумя роликами для каждой секции (ролики с полиуретановым покрытием на шарикоподшипниках)
  • Приводной блок с двигателем переменного тока (частотный преобразователь) для плавной регулировки скорости вращения
  • Управление с помощью преобразователя частоты
  • Ручная настройка расстояния между роликами в зависимости от диаметра детали
  • Сетевой кабель со штекером
  • Высокочастотная совместимость
  • Краска RAL 3020 (красная)
  • Дистанционный регулятор с кабелем 8 м

Функции дистанционного регулятора:

  • переключатель: вращение вперед-стоп-назад
  • потенциометр скорости вращения
  • клавиша аварийного выключения

Рекомендуемая область применения

Вращение и позиционирование деталей при изготовлении резервуаров и трубопроводов, а также в машиностроении

Дополнительное оснащение

  • Монтажный набор тахогенератора для контроля за скоростью
  • Монтажный набор инкрементного датчика
  • Непрерывно вращающаяся передача тока на кабель массы
  • Синхронное управление приводными блоками
  • Тележка DV-MA (ручная) / DV-MO (моторизированная)
  • Шина А 55 Интерфейс 0-10 В



Характеристики FRU 12500 CR

Технические

характеристики

FRU 12500 CR Приводной блок FRU 12500 CR Холостой блок
Вращающее усилие 47 000 кг
Вращающее усилие с дисбалансам 25 000 кг .
Макс,

грузоподъемность на блок

12 500 кг 12 500 кг
Количество роликов на блоке 2 2
Количество приводных роликов 2 .
Скорость вращения 75 -1500 мм/мин
Приводной

механизм

АС — двигатель .

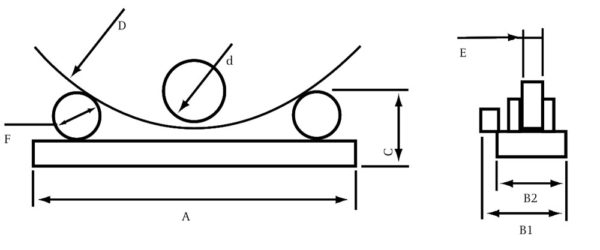

Габариты
•А 3320 мм 2920 мм
• В1/В2 725 мм 500 мм
•С 690 мм 690 мм
•D/d 400 — 4600 мм 400 — 4600 мм
•Е 127 мм 127 мм
• F 457 мм 457 мм
Напряжение сети, частота 400 В/50 Гц .
Потребляемая

мощность

2×0,75 кВт .
Вес блока 1100 кг 760 кг

Характеристики FRU 15000-20000 CR



Технические

характеристики

FRU 15000 CR Приводной блок FRU 15000 CR Холостой блок FRU 20000 CR Приводной блок FRU 20000 CR Холостой блок
Вращающее усилие 47 000 кг 73 000 кг
Вращающее усилие с дисбалансам 30 000 кг . 40 000 кг .
Макс,

грузоподъемность на блок

15 000 кг 15 000 кг 20 000 кг 20 000 кг
Количество роликов на блоке 2 2 2 2
Количество приводных роликов 2 . 2 .
Скорость вращения 75 -1500 мм/мин 75 -1500 мм/мин
Приводной

механизм

АС — двигатель . АС — двигатель .
Габариты
•А 3340 мм 2940 мм 3725 мм 3310 мм
• В1/В2 750 мм 550 мм 800 мм 700 мм
•С 745 мм 745 мм 850 мм 850 мм
•D/d 400 — 4600 мм 400 — 4600 мм 525 — 5200 мм 525 — 5200 мм
•Е 152 мм 152 мм 178 мм 178 мм
• F 457 мм 457 мм 559 мм 559 мм
Напряжение сети, частота 400 В/50 Гц . 400 В/50 Гц .
Потребляемая

мощность

2×1,1 кВт . 2×0,75 кВт .
Вес блока 1150 кг 810 кг 1750 кг 1250 кг
