Поворотно-наклонные столы FRT 50-150 HS125/H/V

Поворотно-наклонные столы Fronius, серия FRT

Описание

(производитель FRONIUS Int. GmbH, Австрия)

Стандартное оснащение

  • Постоянный контроль скорости
  • Двигатель переменного тока
  • Отбор сварочного тока 400 А / 50 мм2
  • Подходит для сегментной сварке
  • Полый вал 125 мм
  • Функция концевого выключателя (360°)
  • Планшайба с посадочными местами для зажимных патронов
  • Защитный кожух (механизма вращения)

Рекомендуемые области применения

Универсальное использование для всех процессов сварки и позиционирования изделий

Дополнительное оснащение

  • Пульт управления FCU-10 Пульт управления FCU-20 Пульт управления FCU-50
  • Педаль управления FRC-1 (старт-стоп) с кабелем 3 м
  • Педаль управления FRC-2 (старт-стоп-скорость) с кабелем 3 м
  • Педаль управления FRC-3 (старт-стоп-направление) с каб. 3 м
  • Патроны FGC, FSG, FMC
  • Монтажные комплекты для патронов
  • Комплект отбора сварочного тока 800А
  • Передвижные кулачки для сегментной сварки
  • Редуктор скоростей специального исполнения
  • Энкодер
  • Опорные ножки

Характеристики

Технические

характеристики

FRT 50/HS125/ H/V FRT150/ HS125/H/V
Макс, грузоподъемность горизонтальная 50 кг 150 кг
Привод вращения АС-двигатель АС-двигатель
Скорость вращения 0,9-7,0 об/мин 0,3-6,0 об/мин
Пазы 3×120° 3×120°
Пазы и отверстия планшайбы DIN 6350 DIN 6350

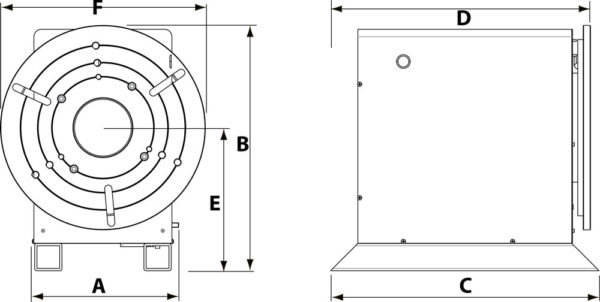

Размеры
•А 340 мм 542 мм
•В 540 мм 710 мм
•С 590 мм 490 мм
•D 571 мм 481 мм
•Е 315 мм 432 мм
• F 450 мм 450 мм
•G 125 мм 125 мм
Максимальное отклонение планшайбы 1,2° 0,25°
Максимальный отбор сварочного тока 400 А 400 А
Сетевое напряжение/ частота 230 В/50 Гц 400/3/50
Вес 90 кг 145 кг
